QNAP TVS-675にSSDキャッシュを増設する!カンタンなのに効果大!

QNAP TVS-675 6台のディスクでデータを分散し、安全で高速なアクセスを実現する。

どうも太田アベル(@LandscapeSketch)です。

先日から6ベイの高性能NAS「 QNAP TVS-675の特集」をしています。



今日はM.2 SSDを搭載し、SSDキャッシュとして使用するまでの手順を追ってみます。

搭載も設定もカンタンなのに、あらゆる機能に効果が出る!

M.2 SSDキャッシュとその利点とは

QNAP製品の中には、M.2 SSDスロットを備えるNASがあります。

QNAP NAS TVS-675 M.2スロット



従来であれば、SSDキャッシュを使うためにはHDDと入れ替えでSSDを入れるため、ドライブベイを消費するかたちになっていました。例えば4ベイNASなら、HDD x2台、SSD x2台などという構成になります。

HDDの本数が減るので当然構成できるRAIDレベルは下がり、大容量を実現するためには1本のHDDを大容量化するしかありません。

安全性やコストのバランスがむずかしかったのです。



しかし新しい「M.2 SSDスロット」は、ドライブベイとはまったく別になるため、ディスクの本数を減らさず、SSDキャッシュを実現することが可能になるのです。

たとえばTVS-675なら、6本のHDD+2本のM.2 SSDを搭載することができます。RAID 6の安全性と、SSDキャッシュの高速性、どちらも得ることができます。



未搭載の機種でも、QM2(M.2拡張カード)で増設できる場合があります。QNAPのサイトでご確認ください。

M.2 SSD増設作業

ではさっそくM.2 SSDを搭載してみましょう。

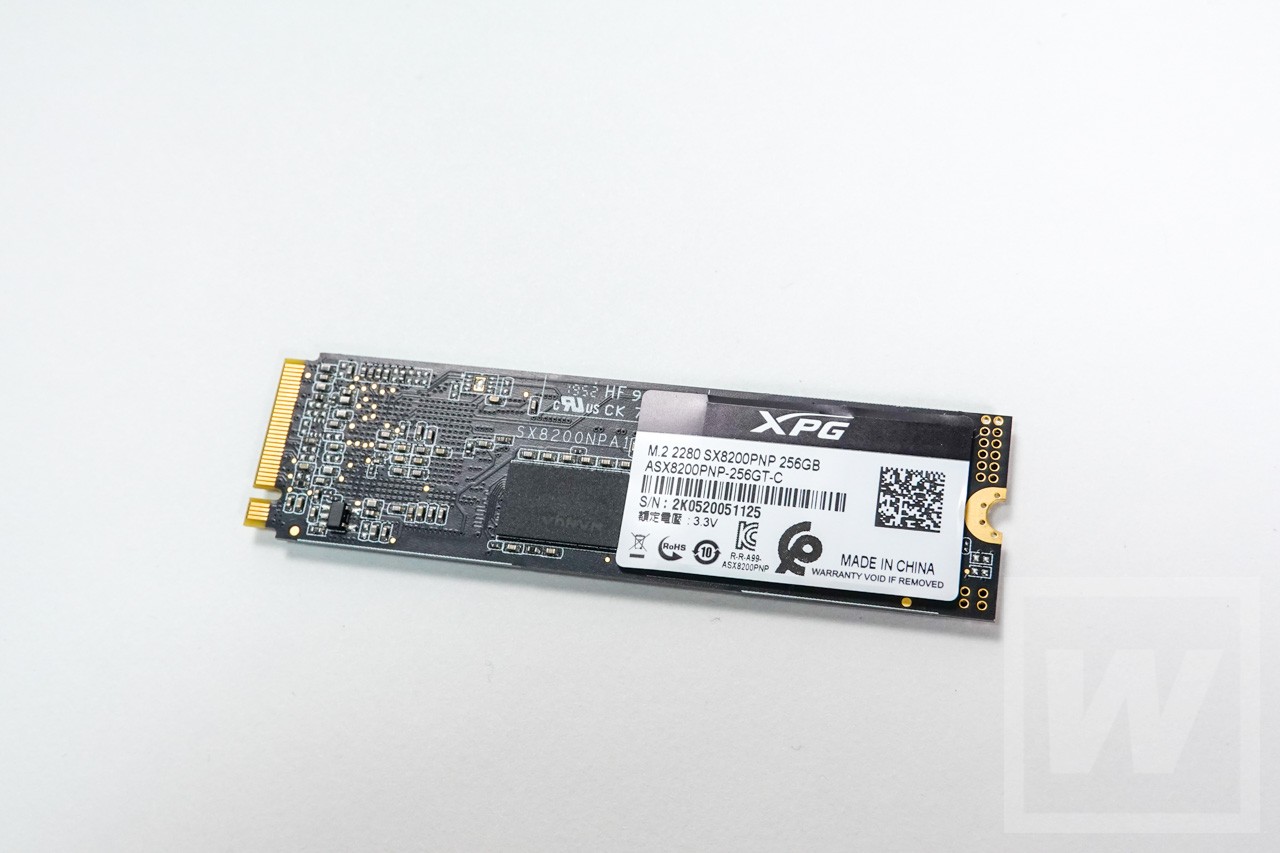

今回搭載するのは、ちょうど手元にあったA-DATA XPG 8200 Pro 256GBを2本です。

XPG SX8200 Pro

※この部品は「QNAP互換性 未確認」の商品です。未確認商品の取り付けは、もしもの故障時に問題が切り分けられず、取り付けたままでは保証が受けられません。互換性確認済みの商品なら、取り付けたままでも保証対応が可能です。 ビジネス用途のNASに取り付ける場合、可能な限り互換性が確認されている商品をおすすめします。確認済みの商品は、公式サイトの「互換性」ページから調べることができます。

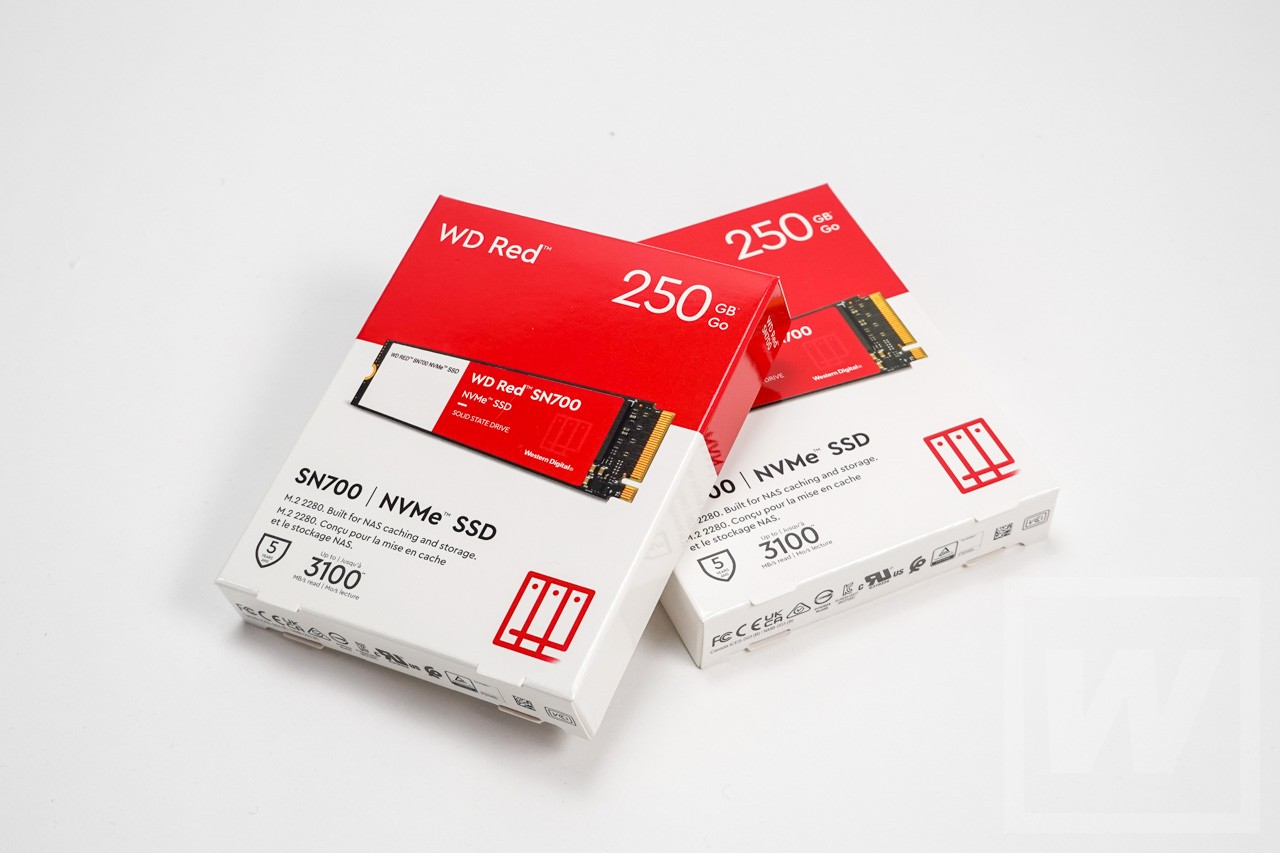

入手性や評判がよいNAS用M.2 SSDは「WD RED SN700」などがあります。

WD RED M.2 SSD SN700



組み立ててみましょう。

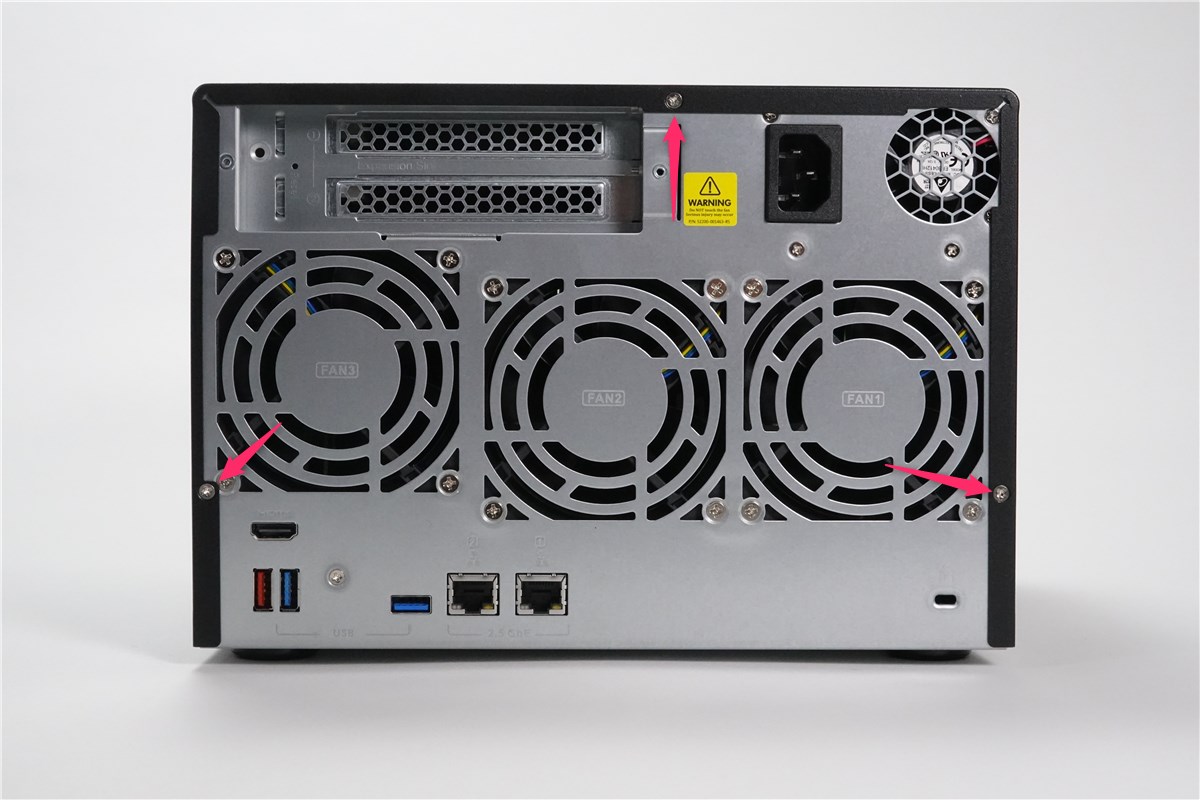

背面のネジ3本を外します。

QNAP TVS-675カバー取り外しネジ

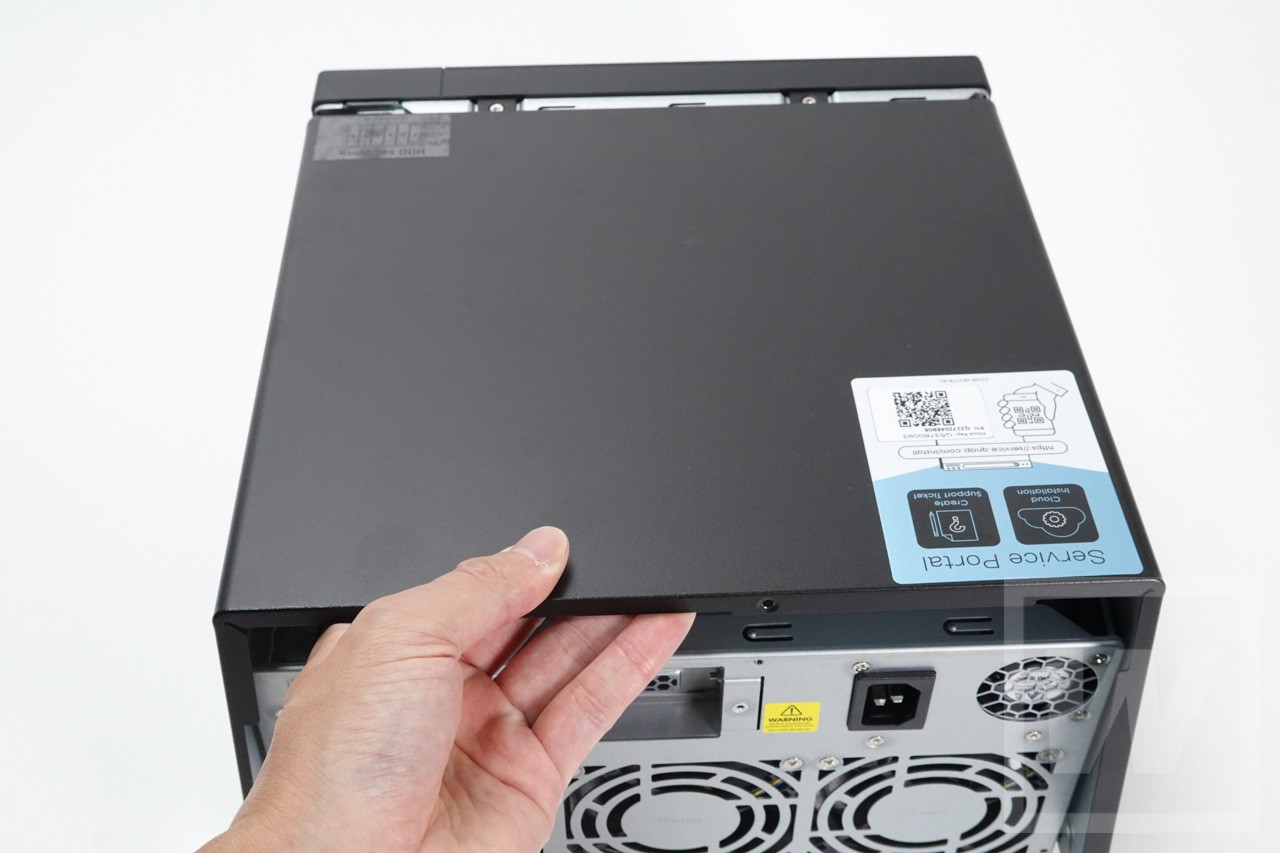

本体ケースを開けます。



正面から見て右側にマザーボードがあります。

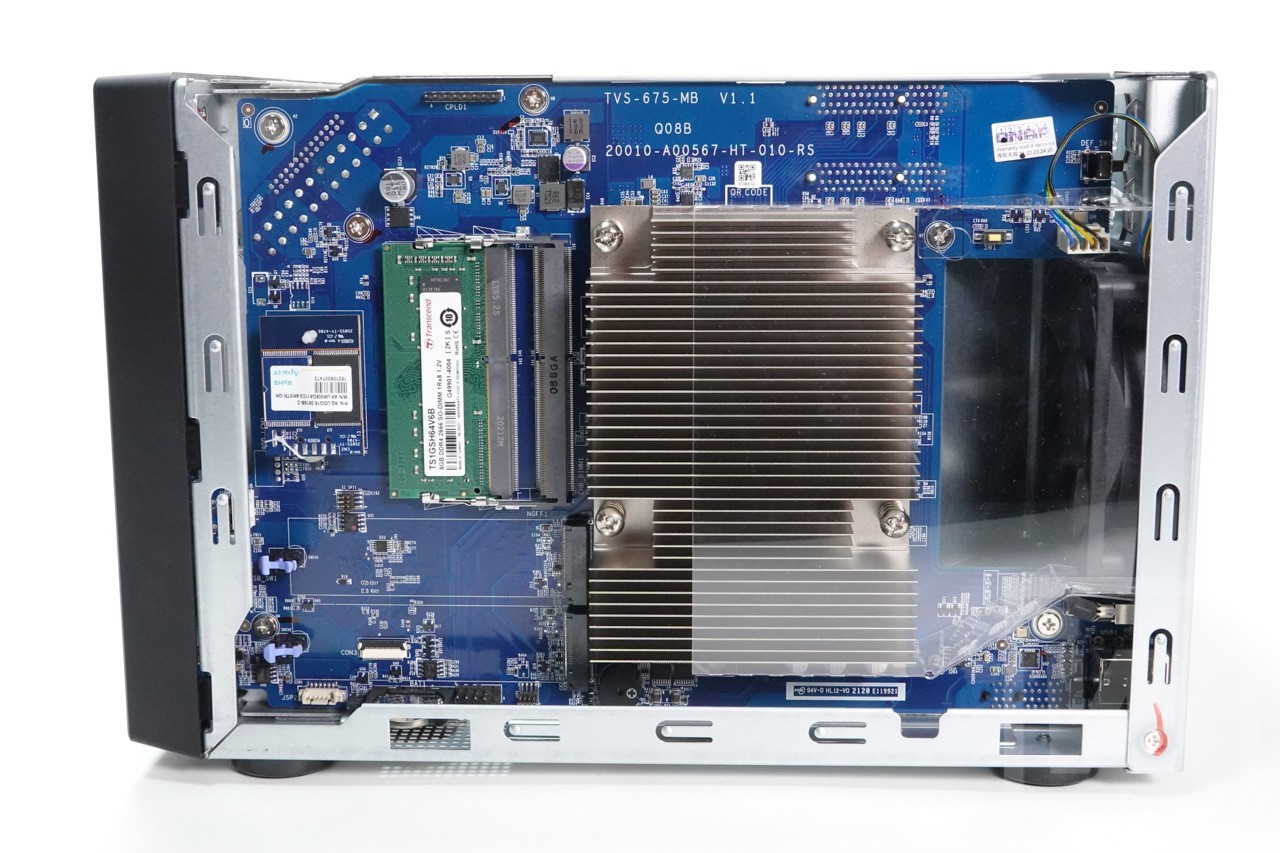

TVS-675 マザーボード



メモリの下側にある白線で書かれた部分が、M.2 SSDの場所になります。

QNAP NAS TVS-675 M.2スロット



後ろ側に青色の留め具があります。これを開いた状態にします。(左にかたむいた状態)

次にM.2 SSDを、コネクタに対し少し斜め上から差しこみ、そのまま平行になるように倒していきます。グッと押し込むと青色の留め具がカチッとはまり、固定されます。

M.2 SSD取り付け作業

写真では位置がわかりやすいよう素手で行っていますが、静電破壊が起こらないよう、帯電防止手袋を着用しましょう。



これで完了!

あとはケースを閉じればOKです。

とてもカンタン!!

SSDキャッシュの設定

本体が無事に起動したら、SSDキャッシュの設定です。

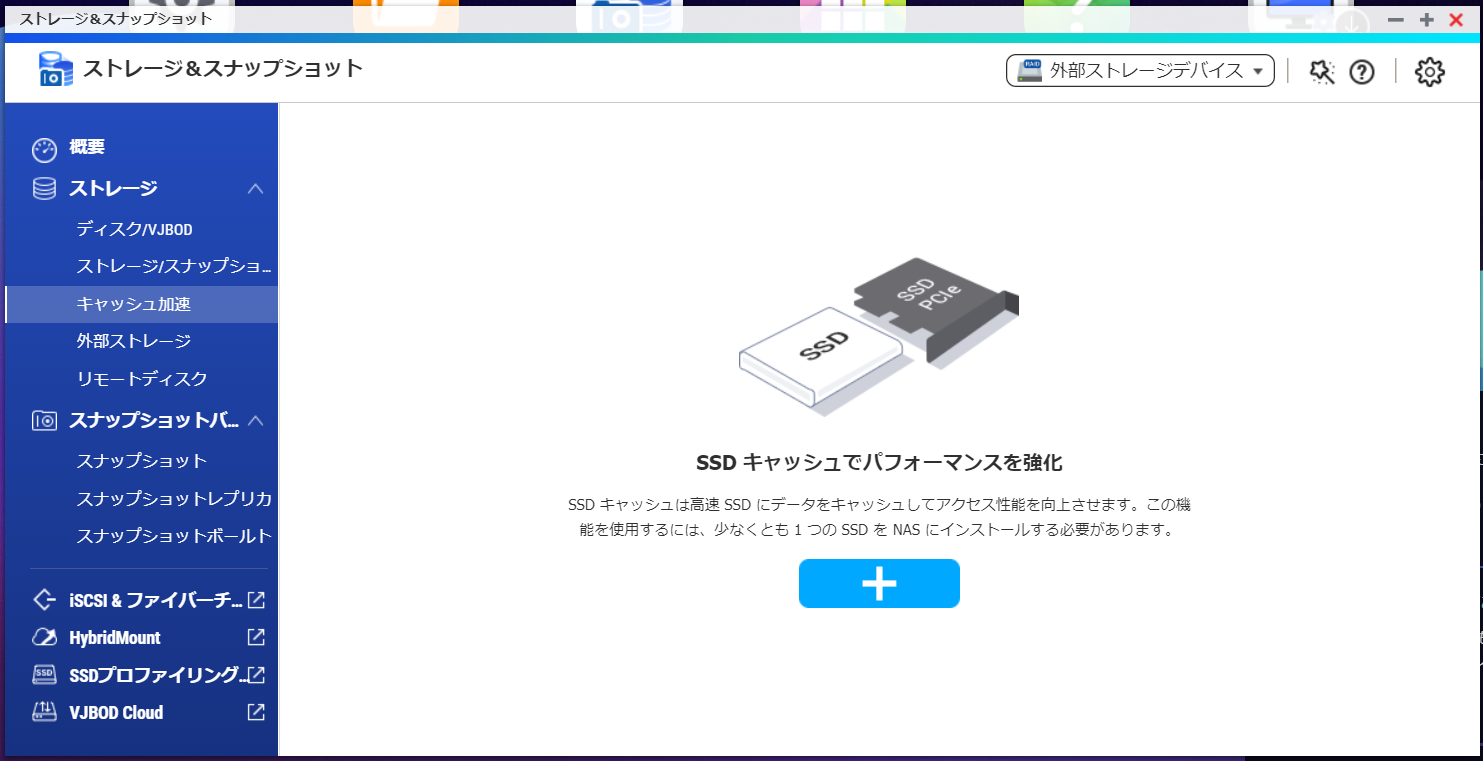

QTSにログインし、「ストレージ&スナップショット」アプリを開き、左から「キャッシュ加速」を開きます。

QTS SSDキャッシュの設定

タイトル画面が表示されましたら大きな「+」ボタンを押して進みます。

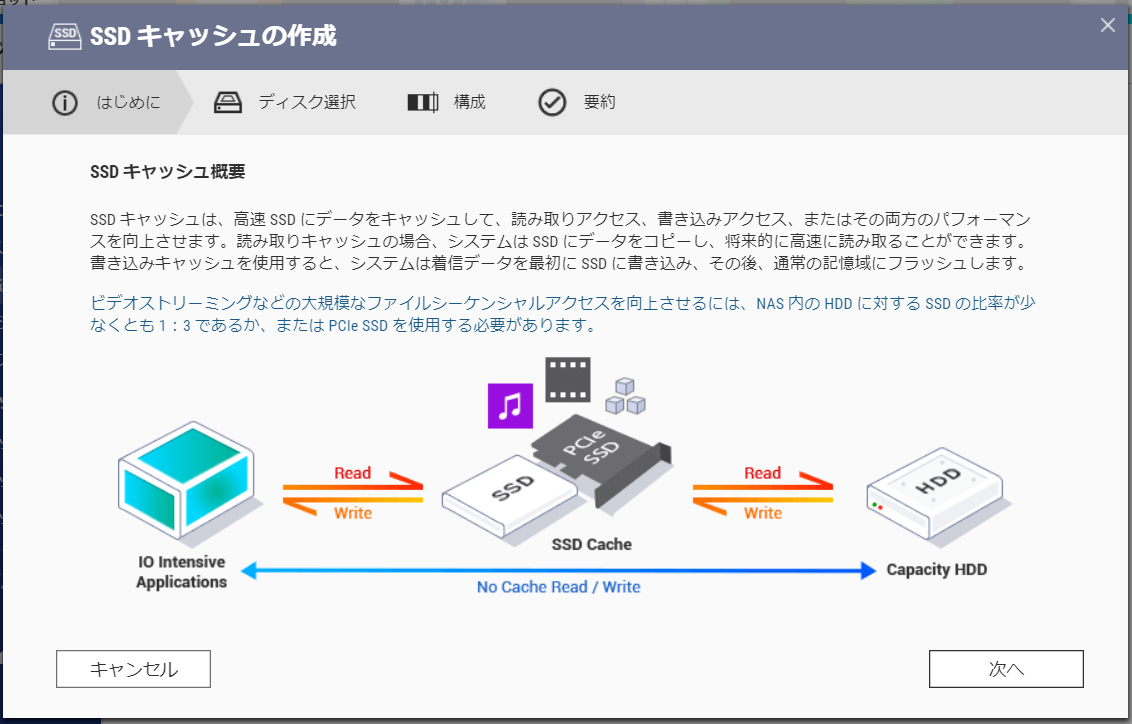

簡易的な解説が出ます。

QTS SSDキャッシュ解説

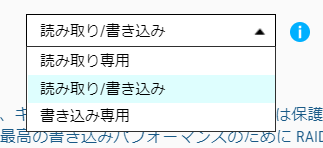

キャッシュをどのタイプに設定するか選択します。

QTS SSDキャッシュ タイプ

  • 読み取り専用
  • 読み取り/書き込み
  • 書き込み専用

「読み取り/書き込み」と「書き込み専用」には、M.2 SSDが2本必要です。これはM.2 SSDでRAID 1を組み、書き込み信頼性を担保するためです。

SSDキャッシュは書き込んだデータをすぐにHDDには書かず、いったんSSDで保持し、空いている時間で書き込んでいきます。このときにSSDが故障すると、本来書き込むべきデータが消失してしまいます。そのためRAID 1で2本のSSDに同じデータを保持し、1本壊れたとしてももう1本が作業を続けられるようにするのです。

読み取り専用なら消えてしまうものはありませんので、SSD 1本で運用できます。

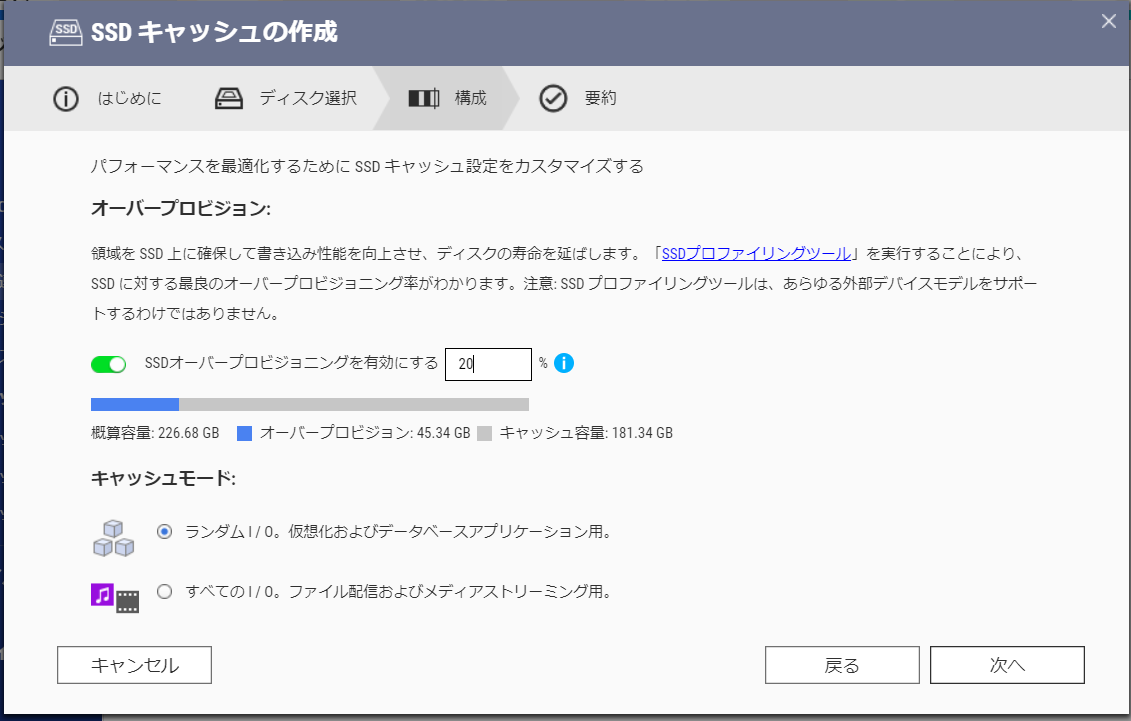

次にオーバープロビジョニング設定です。

QTS SSDキャッシュ オーバープロビジョニング設定



少々解説します。

技術的な詳細は長くなるので割愛しますが、SSDは書き込みを繰り返すとしだいに劣化し、速度の低下やデータエラーが起こります。またSSDは構造上、80~90%以上データで埋めつくされると、急激に遅くなります。

こういった症状を起こりにくくするのが、オーバープロビジョニングです。

「安全地帯」となる余分なスペースを確保しておき、一部の素子に偏って記録をしないよう、またデータがいっぱいにならないように調整するのです。

他メーカーのNASではオーバープロビジョニング設定がなく、100%になるまでキャッシュしてしまい、速度低下を起こすこともあります。非常に重要な設定です。

割り当ての最適解を得るには、「SSDプロファイリングツール」を使いますが、個人用途なら深く考えず20~30%程度確保すれば十分です。つまり250GBのSSDなら、50GBを余裕スペースとし、200GBほどをメインに使うわけですね。

数十テラバイト+1TB SSDキャッシュなど超大容量のアクセスを考えている場合は、SSDプロファイリングツールを使って判断した方がいいでしょう。判定には長時間が必要です。



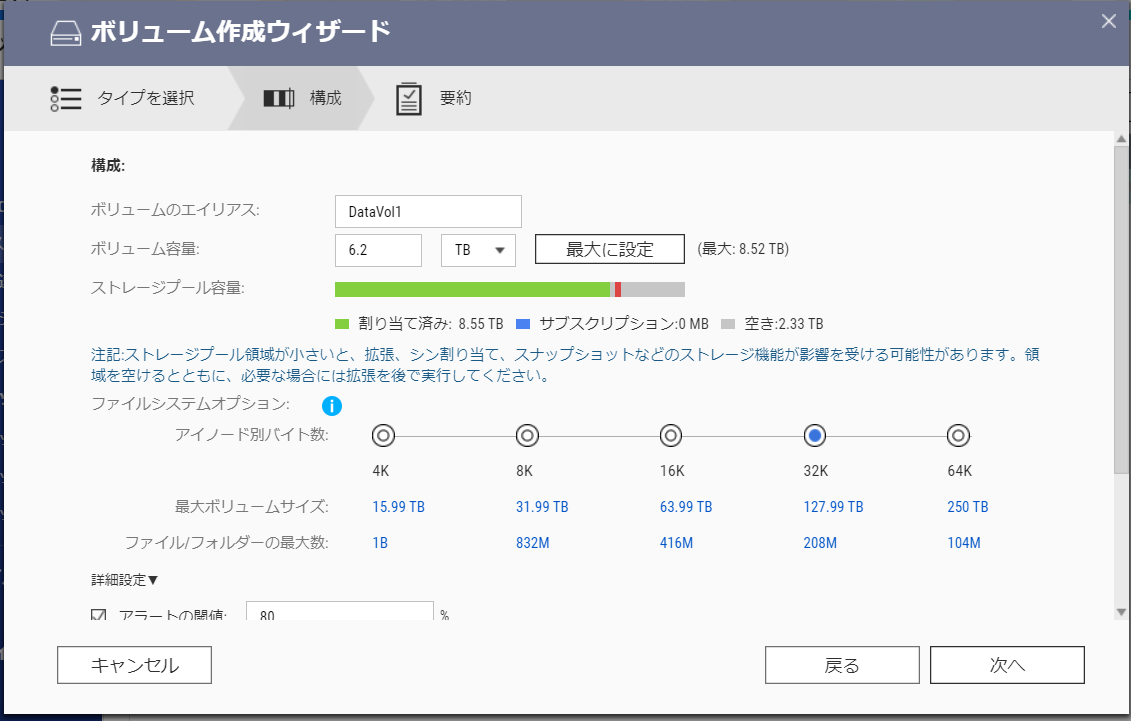

最後はどのボリュームをキャッシュするかの設定です。

QTS SSDキャッシュ ボリュームの設定

ボリュームが一つしかなければそのままでOKです。



ファイルシステムオプションという部分がありますが、個人用途ならデフォルト設定で問題ありません。

もし非常に細かなファイルを大量に(数百万ファイル単位)扱うとか、巨大な動画データばかり扱うとか、そういう事情がわかっているのなら、変更すれば多少効果があります。



以上の設定で完了です!



※通常のQTSと、ZFSを採用したQuTS heroではキャッシュの取り扱いがだいぶ変わっています。特にQuTS heroでは「読み込みのみ」にしか割り当てることができません。詳しくはQNAP 公式サイトの比較表をご確認ください。

QTS、ファイルアクセス、仮想PCすべてが速度アップ!

キャッシュ完成後にアクセスすると、QTSの管理画面が非常にキビキビと動きます!

もちろんファイルのアクセスもスピードアップ!一度アクセスしたファイルはSSDから送り出されるので、LANのフルスピードでアクセスできます。



一番体感できるのが写真の管理です。

Adobe Lightroom



Adobe LightroomやLuminarなどのフォトカタログソフトは、同じ写真に何度もアクセスします。一度アクセス下写真はSSDキャッシュに入るため、カタログを行き来する速度がまったく変わります!

一度開いたフォルダは「パッ」と表示されます。

2.5GbEの速度を十分に活かせ、写真の編集快適度が数倍にアップするはずです。



さらに大きな効果は仮想化環境

NASの中で仮想的なPCを作り、Windowsなどを動かす技術です。詳しくは仮想化環境の記事をご参照ください。

仮想化環境はディスクアクセスが非常に多い機能です。

SSDキャッシュがないと、ずっとHDDがガリガリと言い続け、気分の良いものではありません。もちろんHDDの負担は上がり、寿命にも関わってくるでしょう。

SSDキャッシュがあると、目に見えてアクセスが減ります!

HDDの音は静かになり、仮想PCの速度もワンランクアップ。操作が軽くなります。



SSDキャッシュは多方面に効果の大きなオプションなのです!

WTS的まとめ

取り付けは簡単で、設定もむずかしくありません。

それなのに、HDDアクセスは静かになり、ファイルアクセスは爆速になり、QTSの操作は速くなり、仮想化環境まで軽くなる!

はっきりいって「積まなきゃソン!」と言えるオプションです。

M.2 SSDスロット搭載NASを持っていたら、ぜひとも活用してください。
