QNAP NASを10GbEに対応させワンランク上の速度を！オプションパーツを実機レビュー

どうも太田アベル(@LandscapeSketch)です。

先日から6ベイの高性能NAS「 QNAP TVS-675の特集」をしています。

• NASに求められるあらゆる機能を網羅した,QNAP TVS-675 6ベイNAS実機レビュー！
• 年末大そうじ！電子帳簿保存法も見据え、社内のファイルをNASにまとめる
• QNAP TVS-675 NASにメモリを追加してみる！とてもカンタン！
• QNAP TVS-675の仮想化環境でWindows 10を動かしてみる！その速度と実用性とは？
• QNAP NASのキャッシュ用M.2 SSDはどんなものを買えば良いのか？速度と寿命に注目し選択する
• QNAP TVS-675にSSDキャッシュを増設する！カンタンなのに効果大！
• QNAP NASを10GbEに対応させワンランク上の速度を！オプションパーツを実機レビュー
• ハブ経由でも10GbEのフルスピード！QNAP 10GbEハブとLANカードでNASを最強にする（QSW-2104-2T / QXG-10G1T / TVS-675 / QXG-10G2T-X710）



ビジネスやクリエイティブワークで大量のファイルを扱う場合、アクセス速度は速ければ速いほどありがたいものです。

レビュー中のQNAP TVS-675など、最新の2.5GbE（2.5Gbps）のLANを搭載したものが登場してきており、200MB/s以上の非常に快適な速度を実現しています。（※速度はHDDやSSDキャッシュの性能によります）

ただ、4Kの動画素材を出し入れしたり、大量のRAW写真を現像する場合、もっともっとアクセス速度がほしいと欲が出てきます。

前回６ディスクとSSDキャッシュを搭載したTVS-675をベンチマークしたところ、ほぼ2.5GbEの理論限界速度に達しており、これ以上は望めません。実力はまだまだ上にあるはずです。



そこで今日は、NASとPCにより強力な5～10GbE機器を接続し、TVS-675の真の実力を探っていきます！

接続機器

まず押さえておかなくてはならないポイントは、ネットワーク機器は全ての速度をそろえなければ、最高速度は出せないという部分。

たとえPCとNASが10Gbpsに対応していても、中継するLANハブが1Gbpsなら、1Gbpsが上限となってしまいます（ボトルネック化）。またケーブルも、カテゴリ5など古いものでは、ノイズが乗って速度は出せません。

• PC
• ケーブル
• ハブ
• NAS

すべてを速度に対応したものにそろえる必要があります。



幸いQNAPは、全経路を5～10GbEに対応させる機材を揃えています。

NASからクライアントまで、すべてQNAP製品で統一することも可能です。NASで培った堅牢性で、どの商品も安定性が高いと評判です。

今回は以下の機材をメーカーから借り受け、テストを行なっていきます。

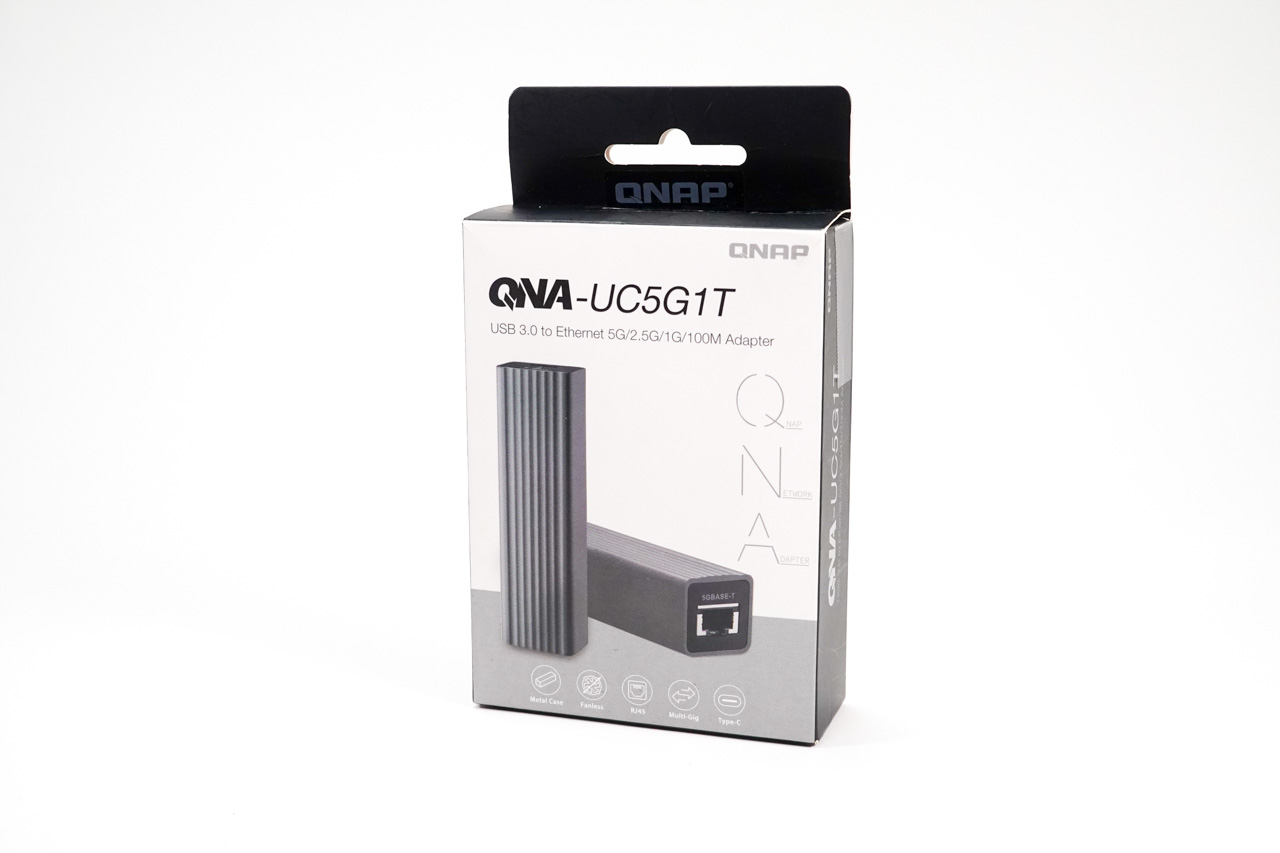

	QNA-UC5G1T	USB 3.0ポートに接続し、最大5GbEに対応できるアダプタ。PCとNASに対応。
	QXG-10G2T-X710	PCIeスロットに接続し、最大10GbEのポートを2ポート増設できるボード。PCとNASに対応。

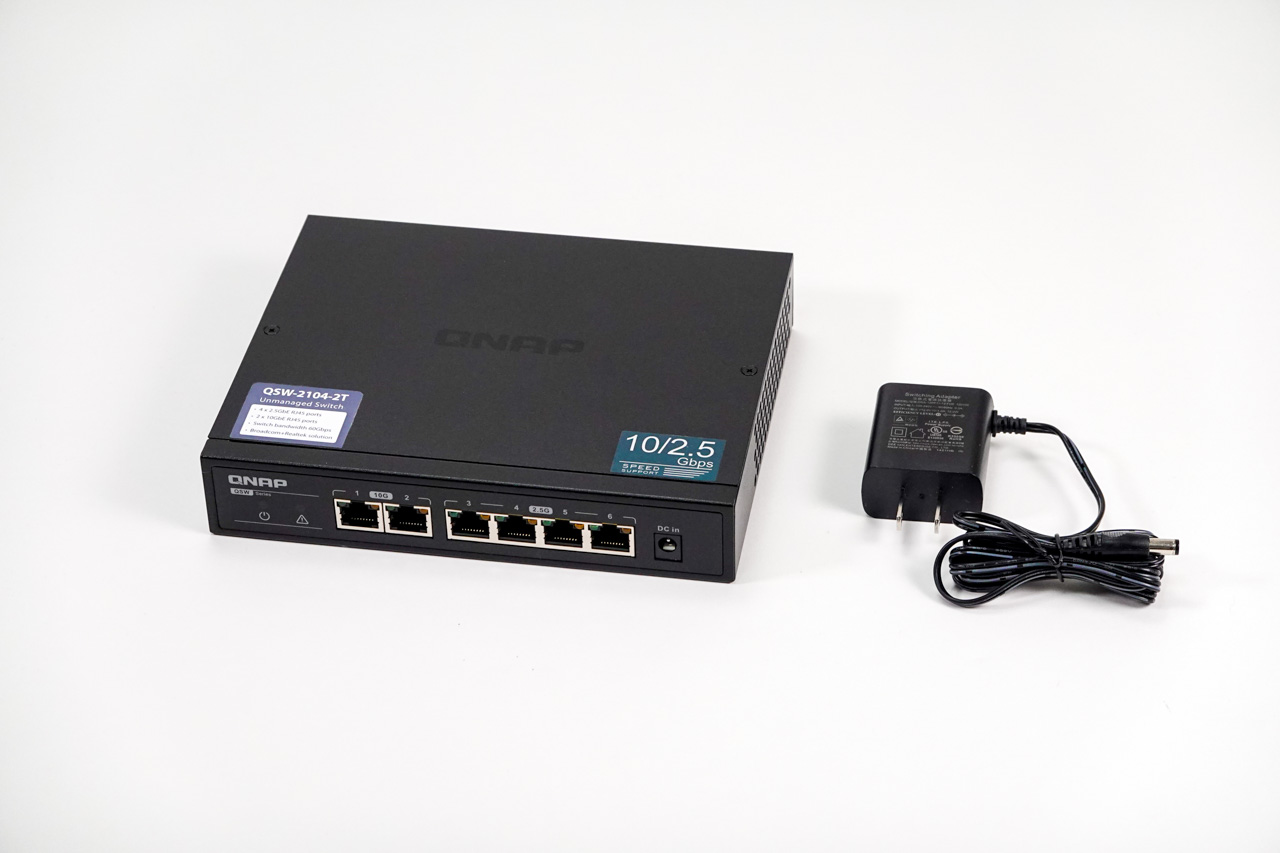

	QSW-2104-2T-JP	10GbE対応ポートを2基、2.5GbE対応ポートを4基備えた、アンマネージドスイッチングハブ。 コネクタは全てRJ45なので、社内のケーブルを交換せずに10GbE対応できる可能性が高い。（※カテゴリ6以上推奨）

PCへQNA-UC5G1Tを接続

まずPC側の準備です。

PC側にはUSB接続のQNA-UC5G1Tを使用します。

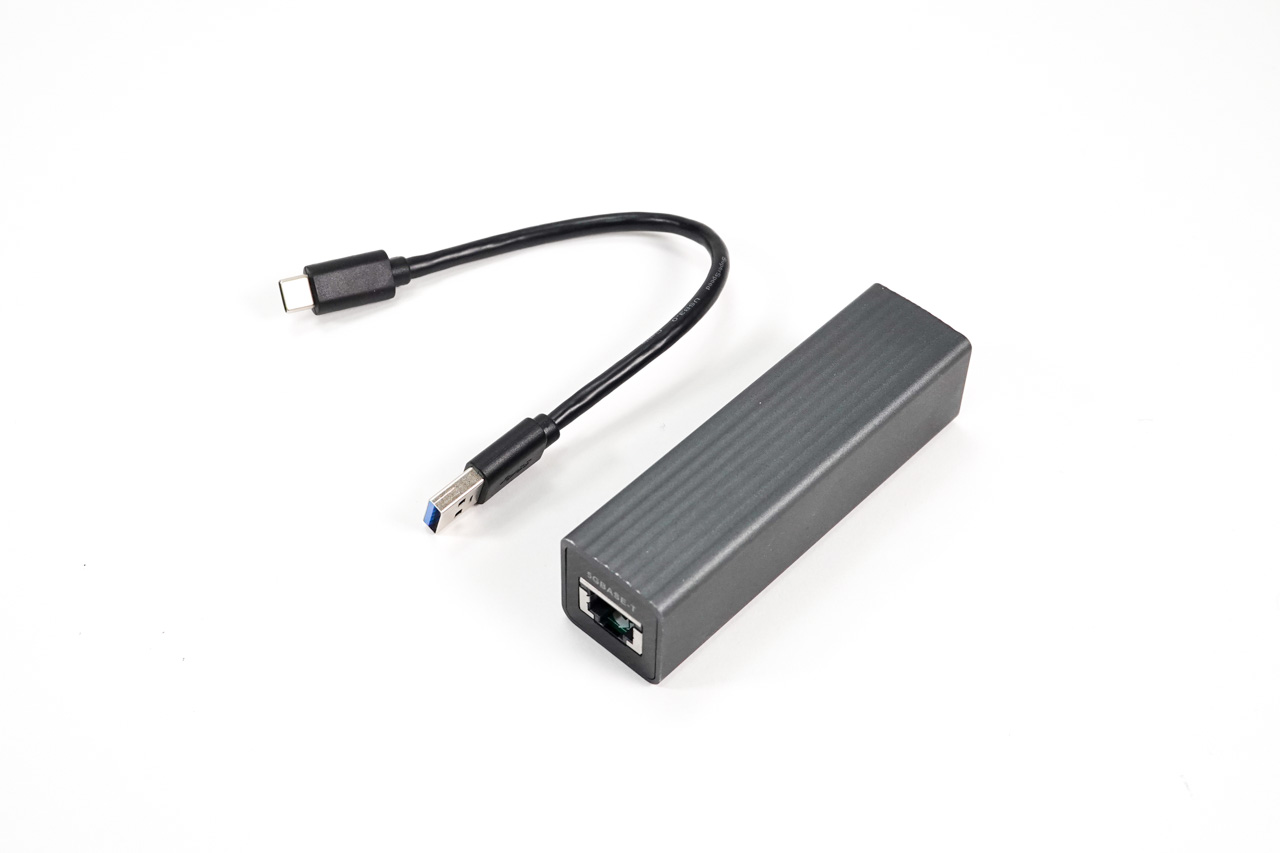

USB接続タイプで、ノートPCであってもカンタンに増設できます。Windows 10では専用ドライバのセットアップが必要でした。公式サイトからダウンロード可能です。

速度はUSB 3.2 Gen 1接続（ = USB 3.1 Gen 1 / = USB 3.0）なので、最大5Gbps。LANも5Gbps、USBも5Gbpsなので、USBも限界を試されます。(笑)

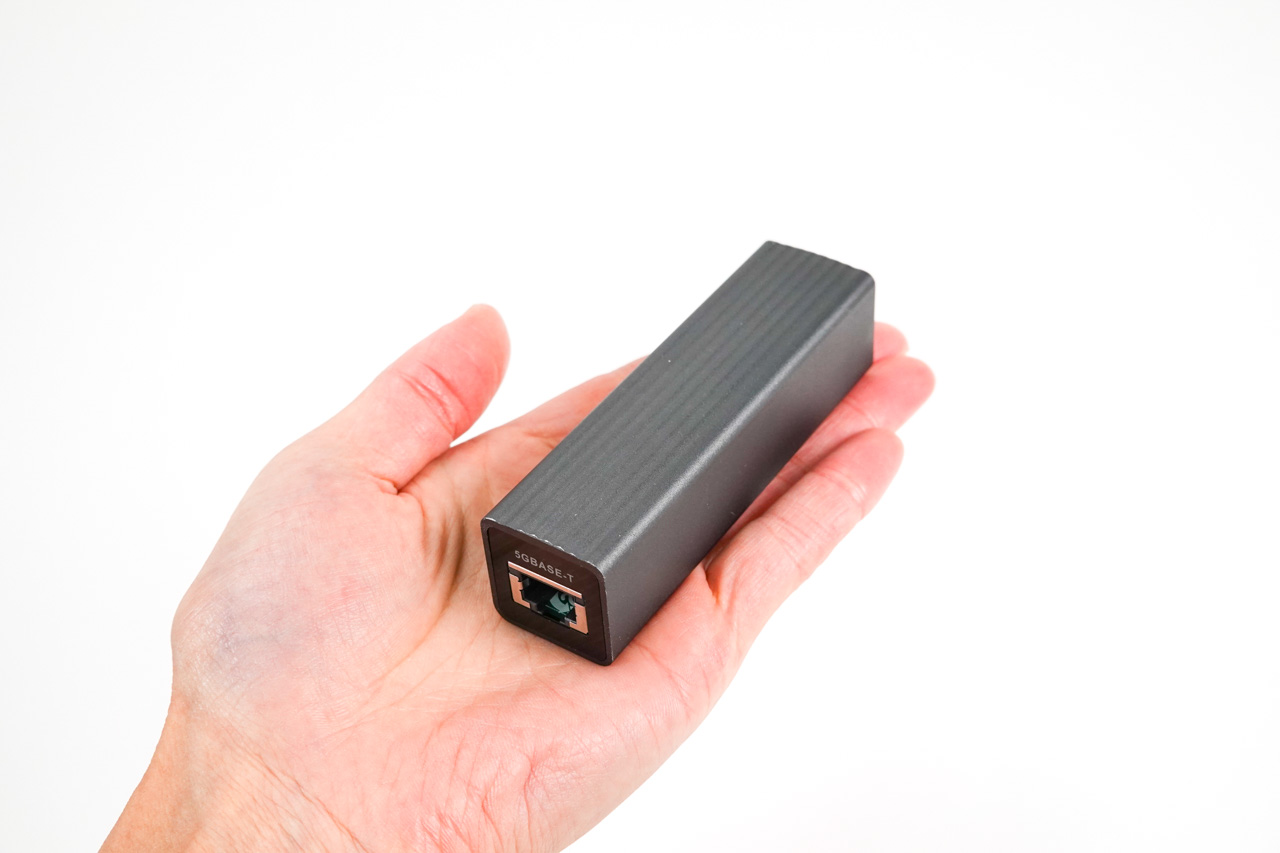

本体は片手サイズですが、USB機器としてはけっこう大ぶりでしょうか。

QXG-10G2T-X710をNASへ増設

続いてNAS側の準備です。

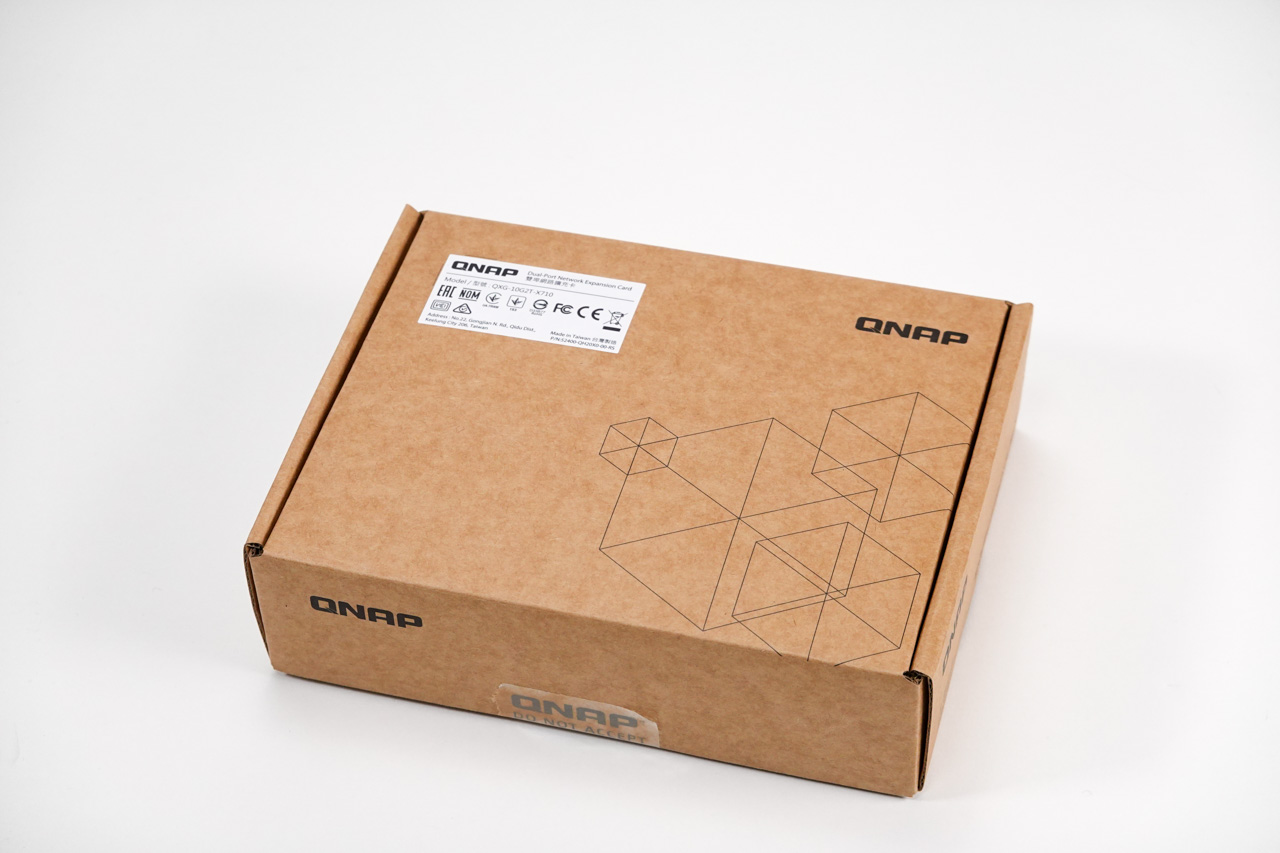

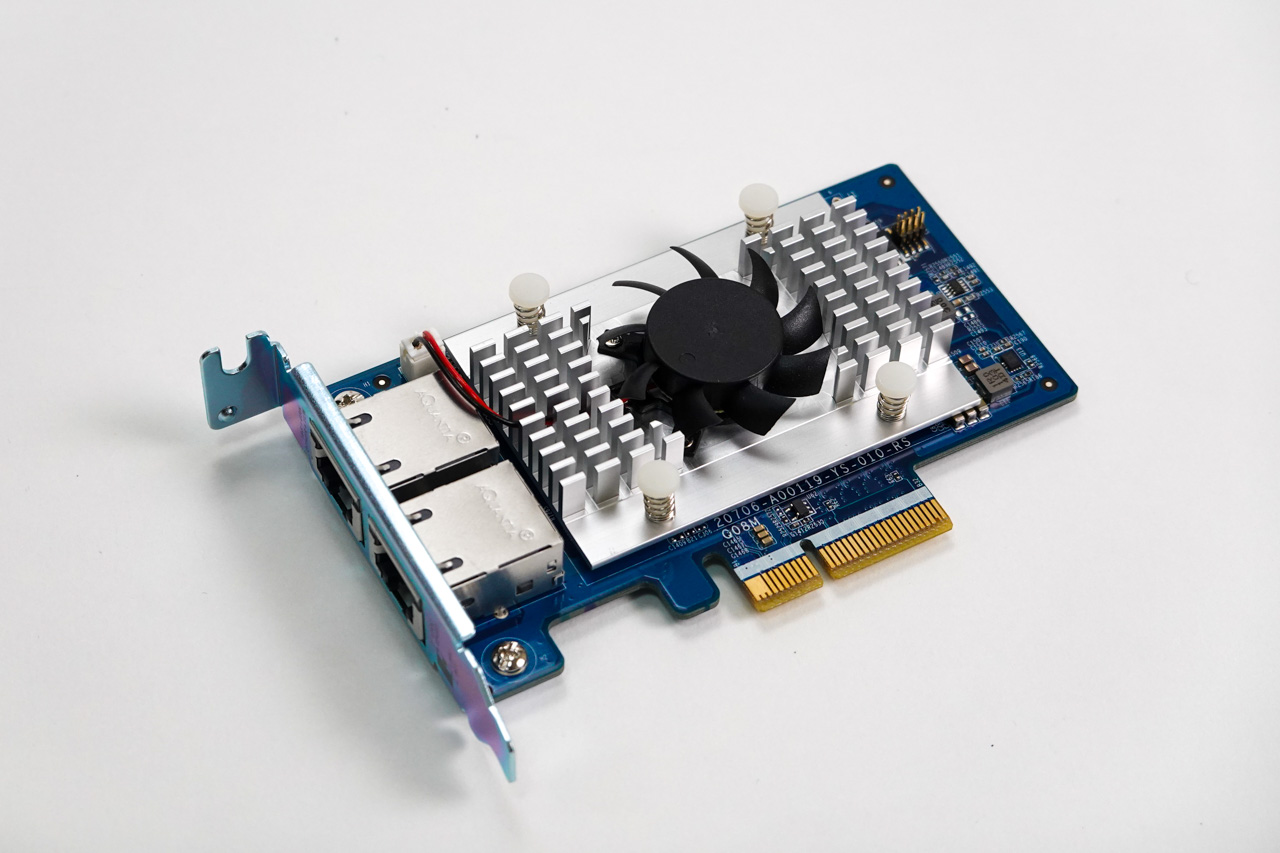

QXG-10G2T-X710は、PCとQNAP NASに対応している10GbE対応PCI-Expressカード。接続はPCIe 3.0の4レーンを使用します。

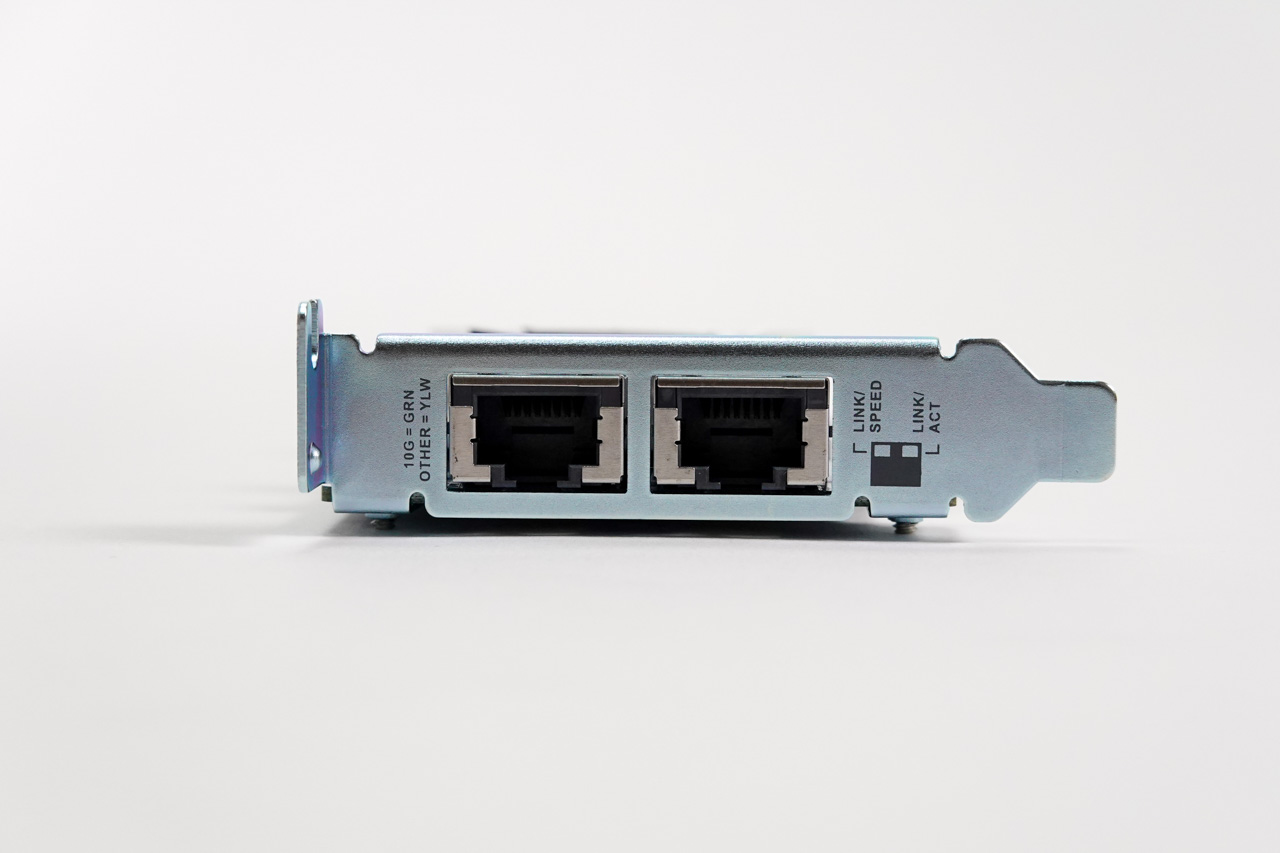

10GbEを2ポート搭載し、最大20Gbpsの転送速度を実現。コネクタはRJ45で、今まで通りのLANケーブルが使えます。ただし10GbEを実現するためには、カテゴリ6A以上のケーブルが必須となります。

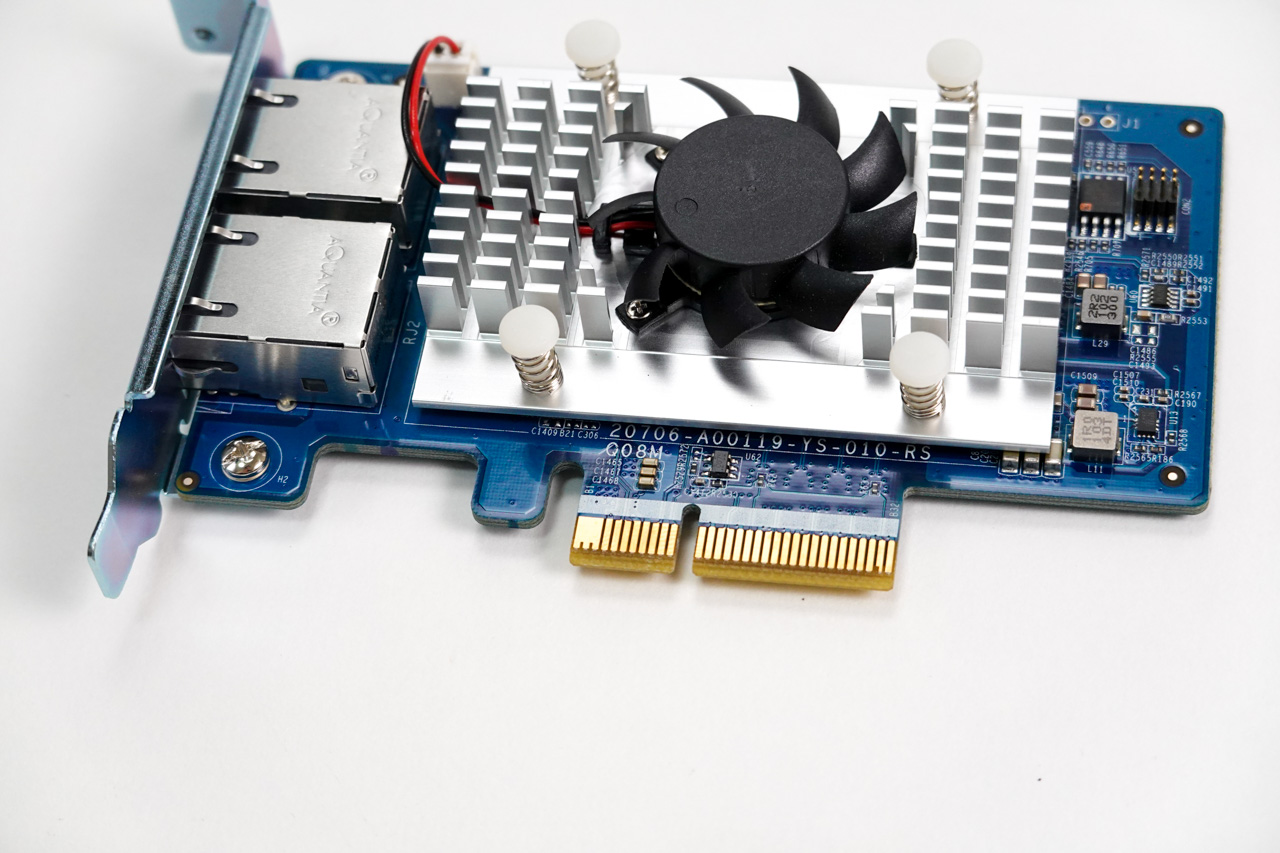

PCに接続するときは、空いているPCIeポートが何レーンのものか事前にご確認を。グラフィックスボードを搭載している機種の場合、空いているのは1レーンしかない場合があります。1レーンでは物理的に挿すことができません。

逆に16レーンの長いタイプがあるなら挿すことが可能です。大は小を兼ねるということです。



今回はレビュー中のQNAP TVS-675に搭載します。

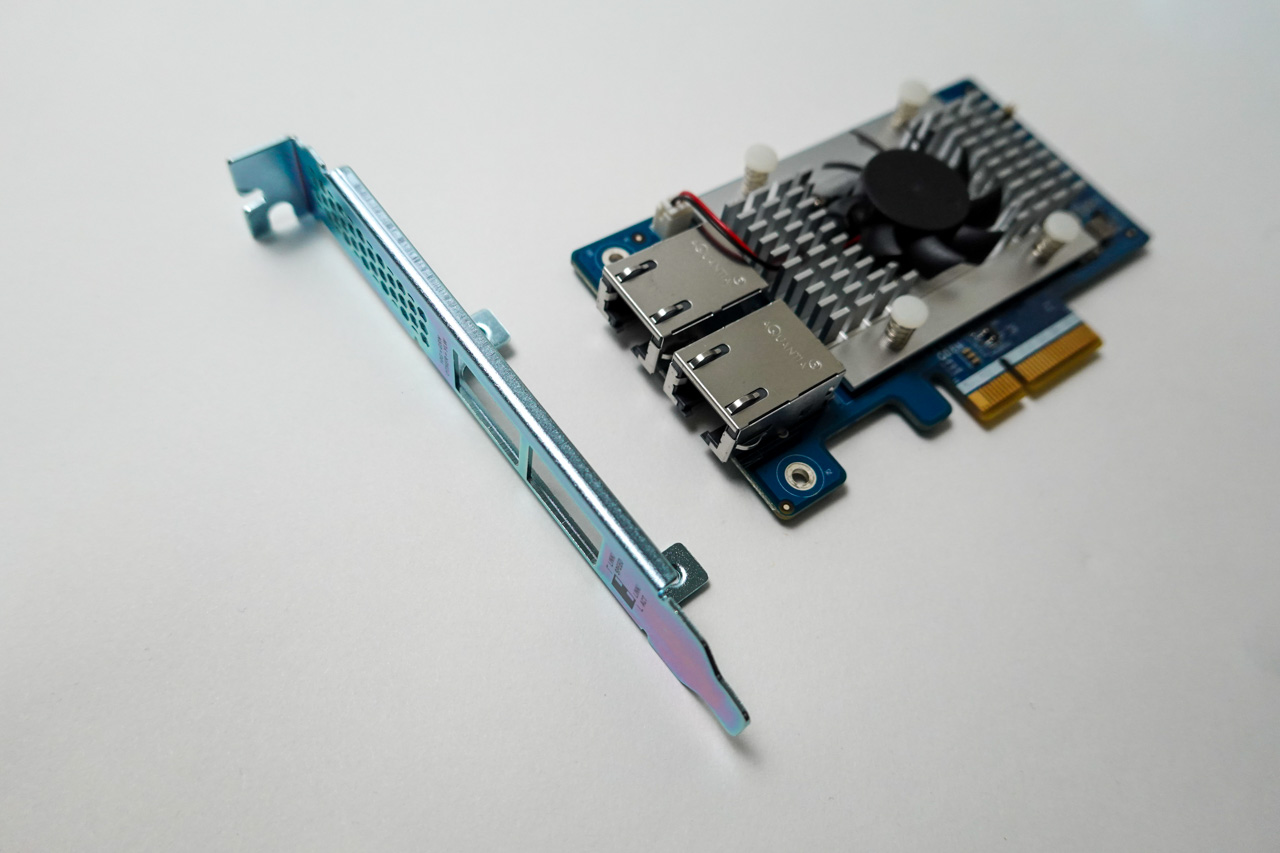

標準ではフルハイトのプレートが付いていますので、これをNAS用プレートに交換します。ネジ2本を外し、交換するだけ。

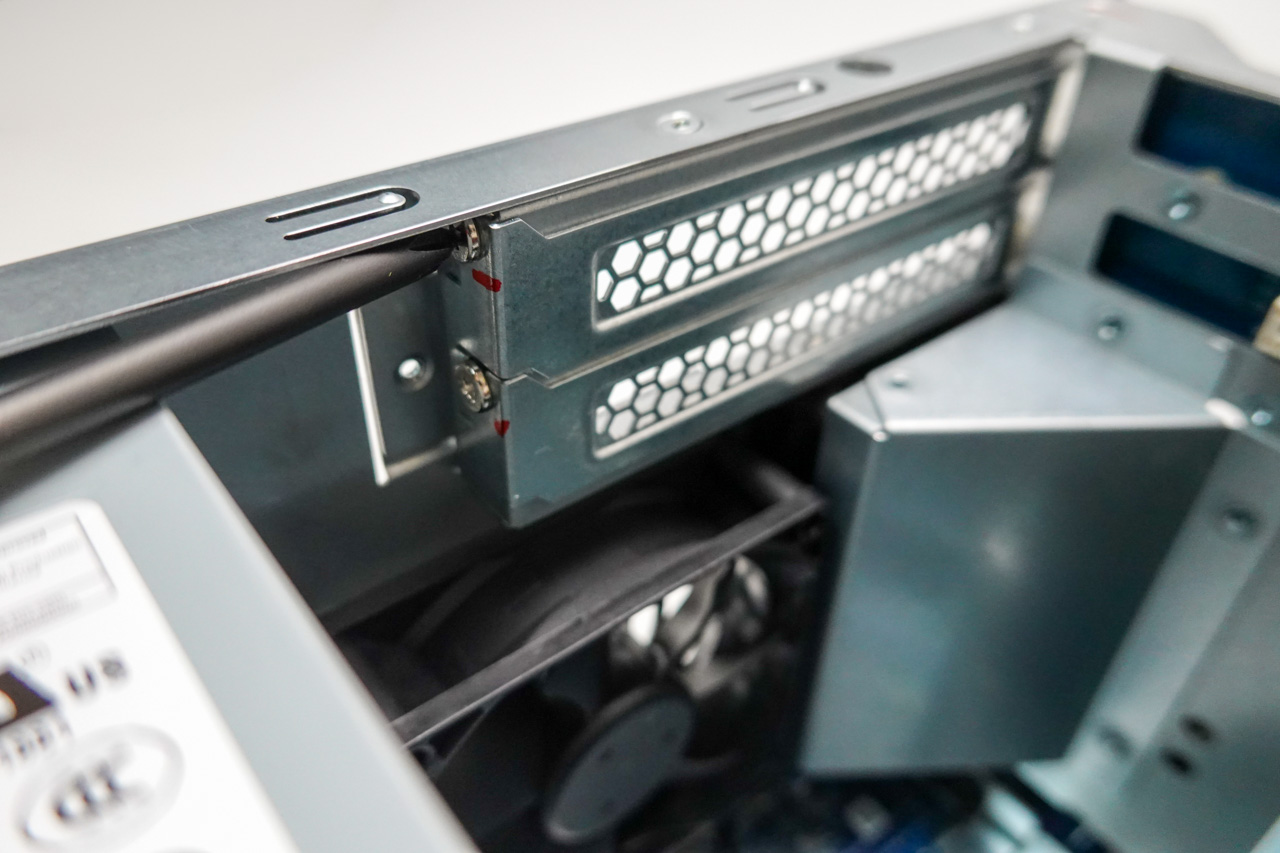

NAS本体ケースを開けると、上部にPCIeスロットが見えます。



ここに差し込めばいいんだな、と、作業を開始しようとしたが思わぬ難問が！

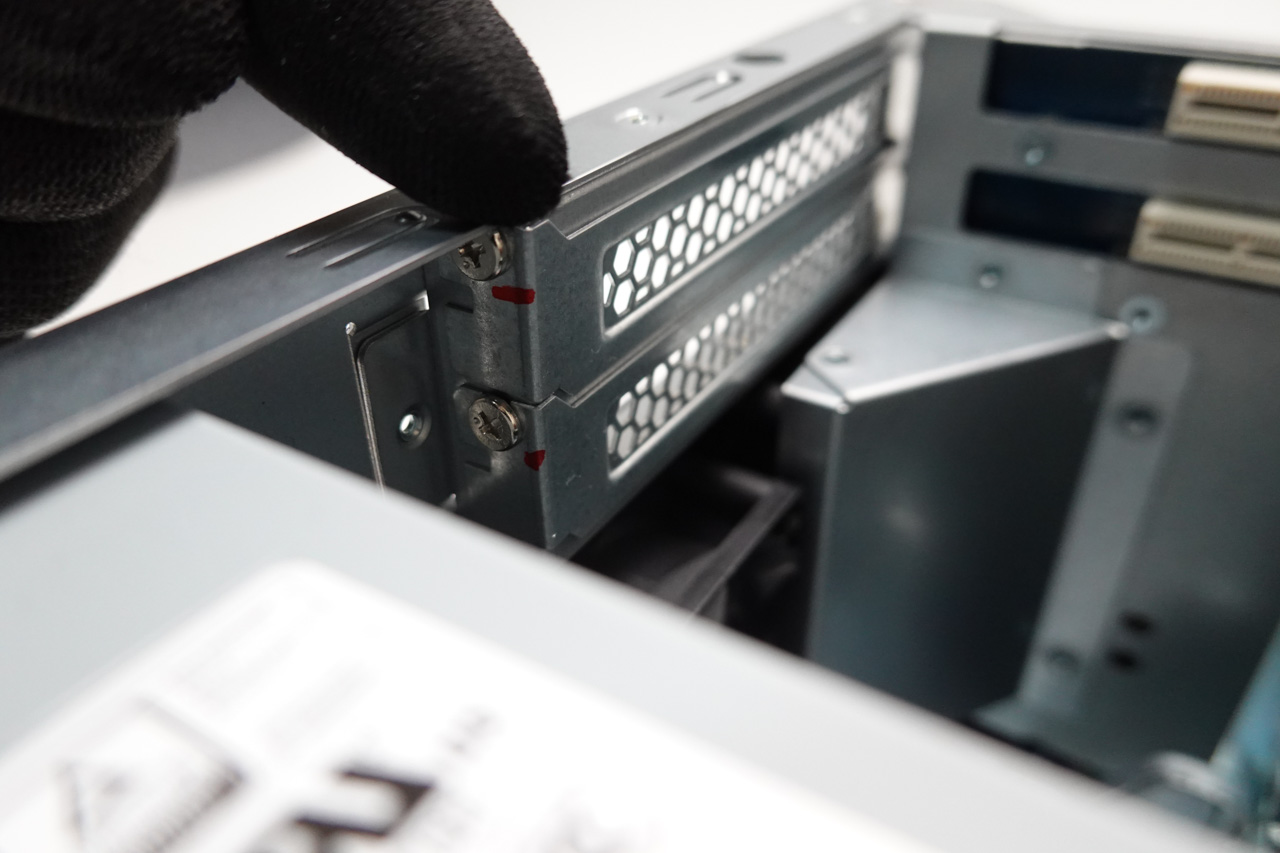

このネジの位置を見ていただきたいのですが、電源ボックスとネジの間が4cmほどしかありません。当然、普通のドライバーでは差し込むことは不可能です。

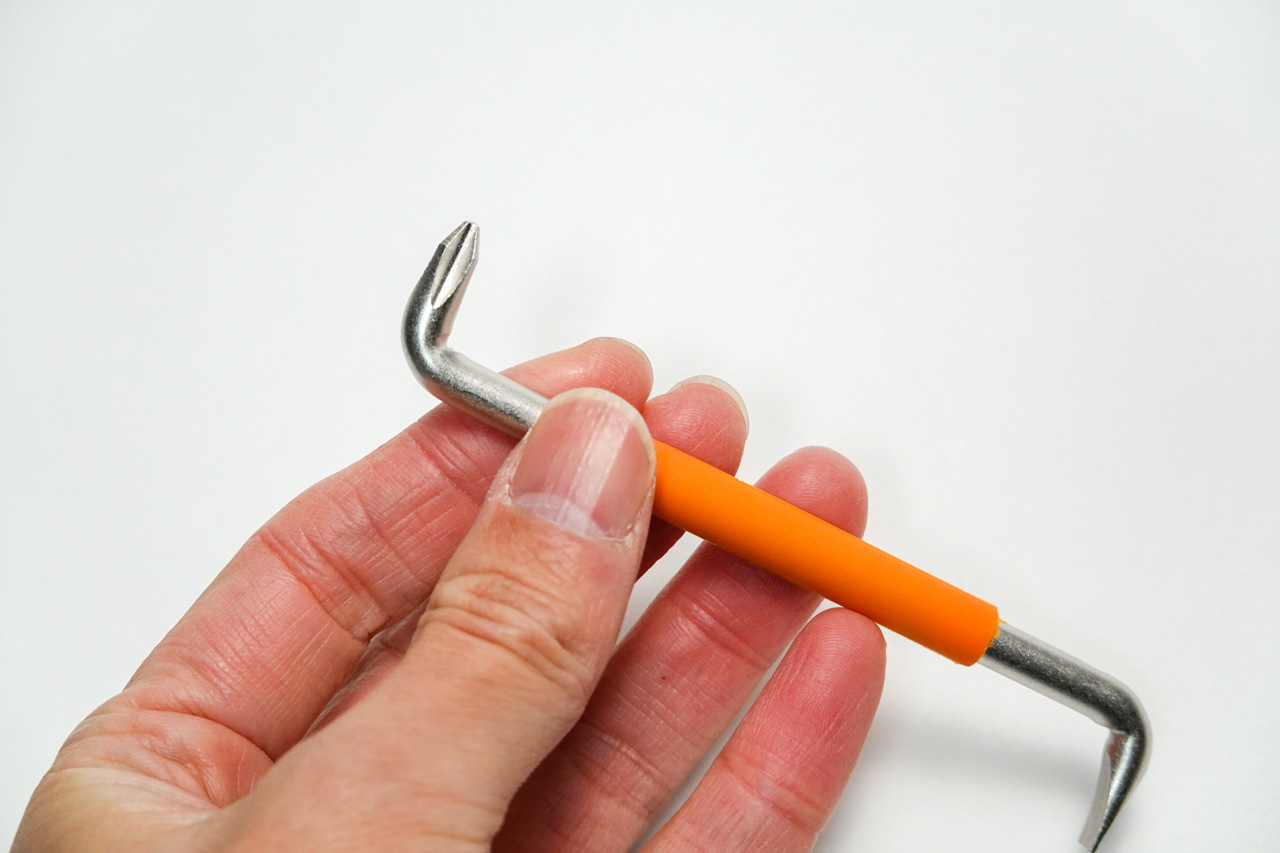

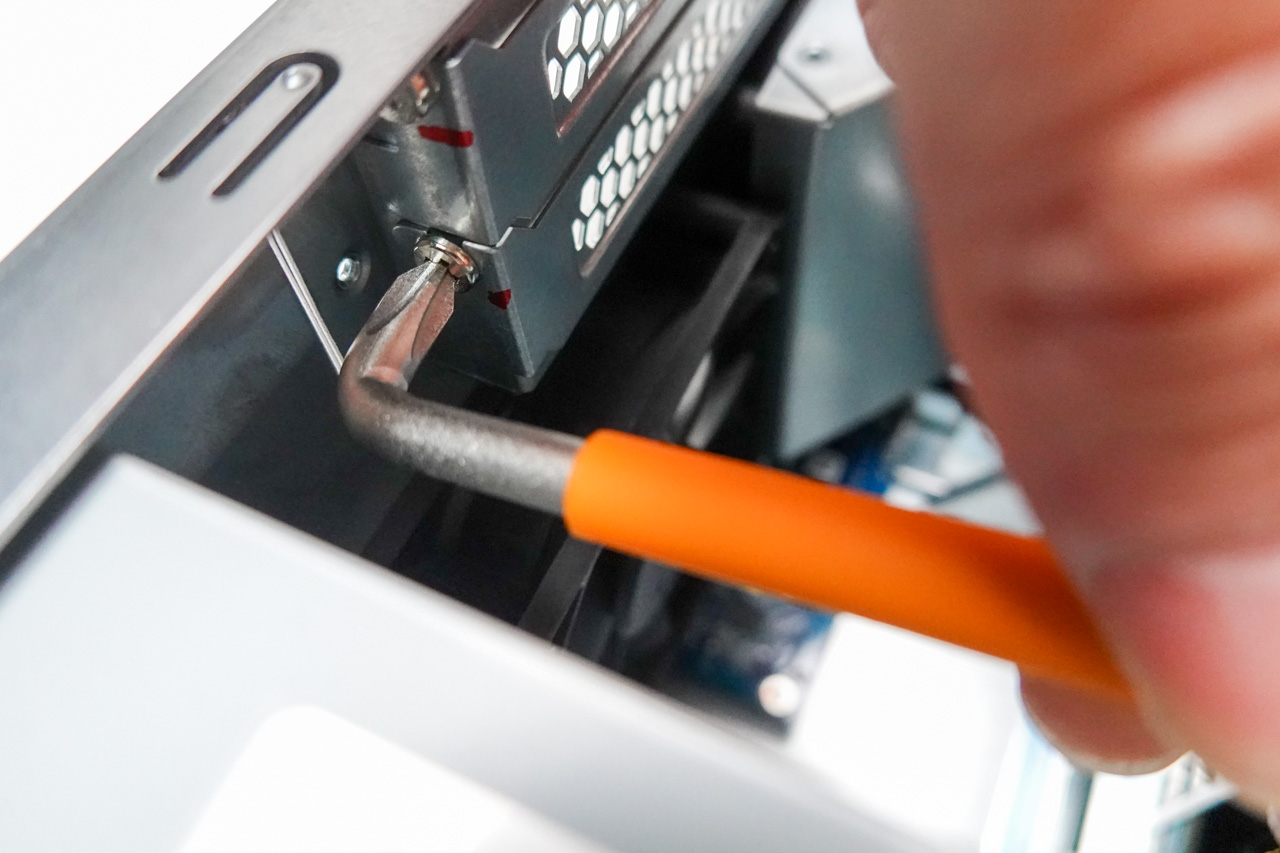

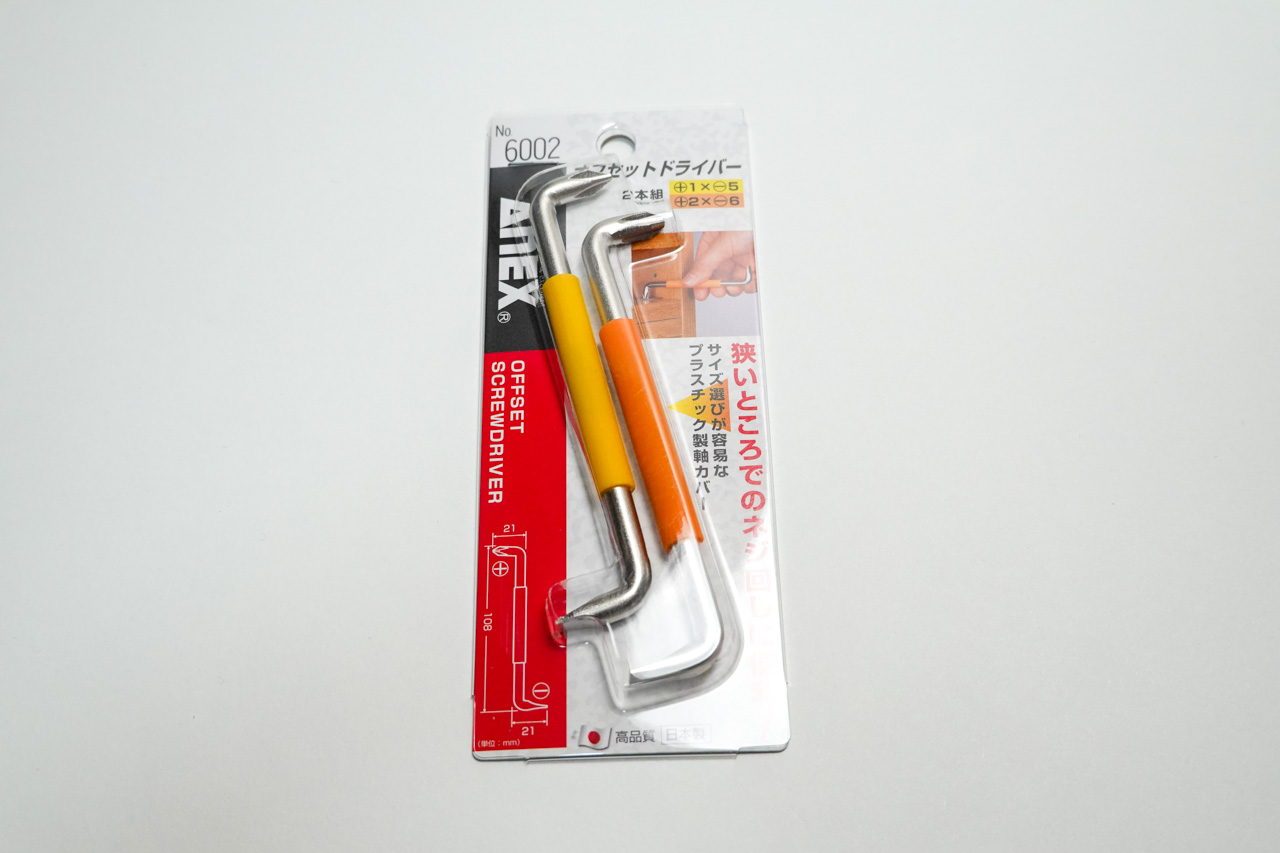

マニュアルを見ても「ネジを取ってボードを差しこみ、ネジを締めます」程度のことしか書いてありません。L字型のドライバーを動員して試すも、ネジを外すことはなんとかできましたが・・・



PCIeボードを差しこみ、プレートをネジ留めすれば完成・・・なのですが、取り付けが不可能と言えるほどむずかしい！難易度SSS！

この小さなスキマに指を入れ、さらに平行に回すなんて、もはやネジ取り付けの神、もしくは超能力者でなければ不可能です。指に力が入りません！

本体を倒してみたり、オフセットドライバーでそーっと入れようとしてみたり、あらゆる方法を試しましたが、ついに1回も回すことができず、20分ほどで挫折しました。(笑)



そこで電源ボックスをずらしてみることにしました。

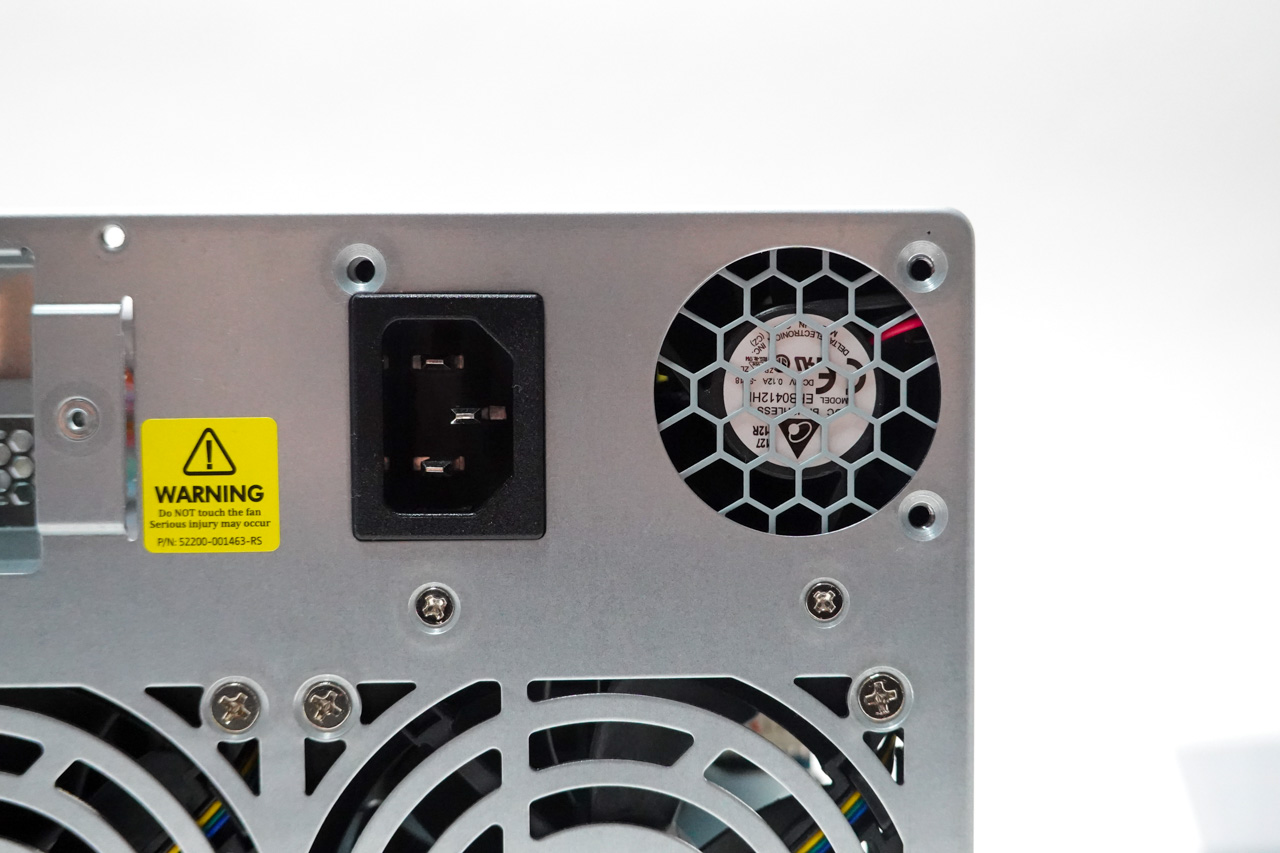

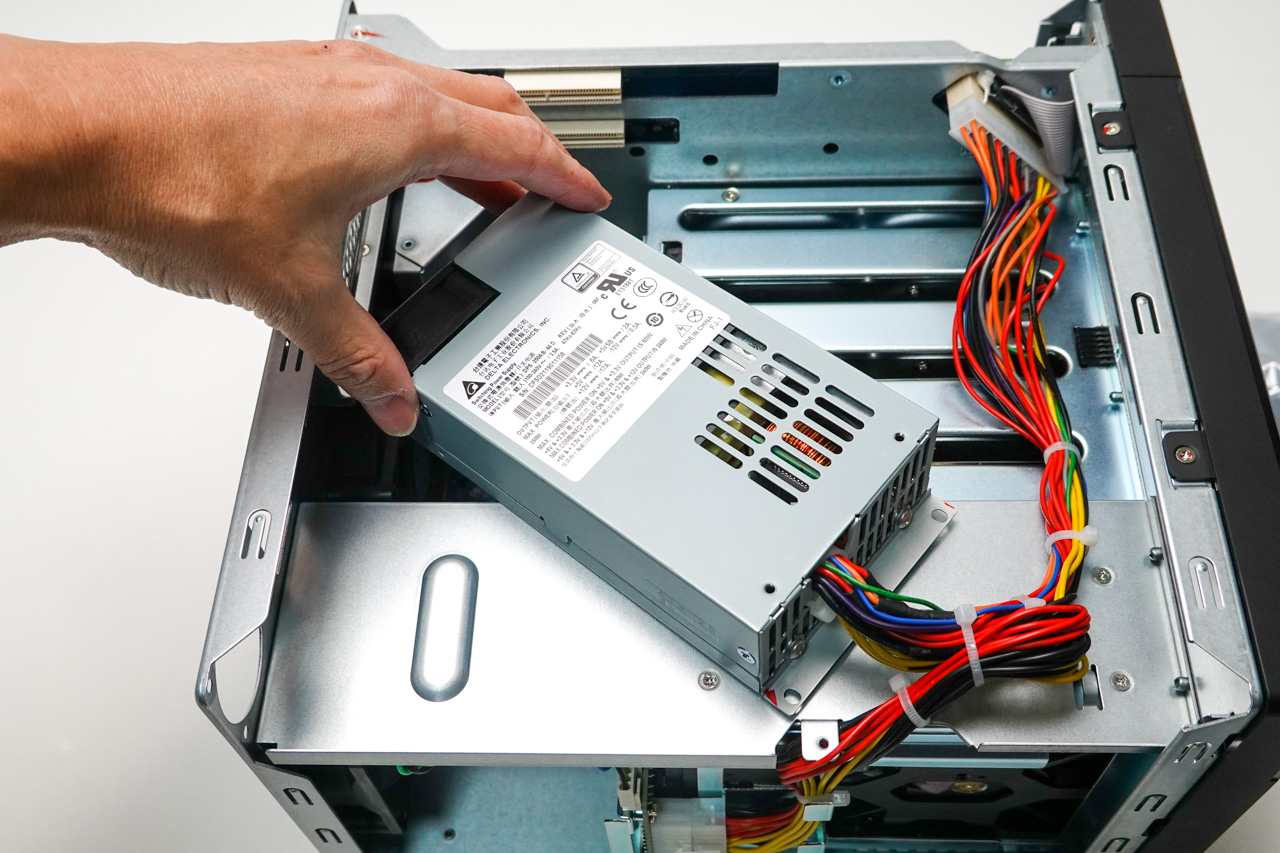

電源ボックスは本体背面の3本、内側に2本の計5本のネジで留まっています。これをはずせば、ケーブルを外すこともなくあっさりとずらせました。



電源ボックスさえどかしてしまえばカンタン！

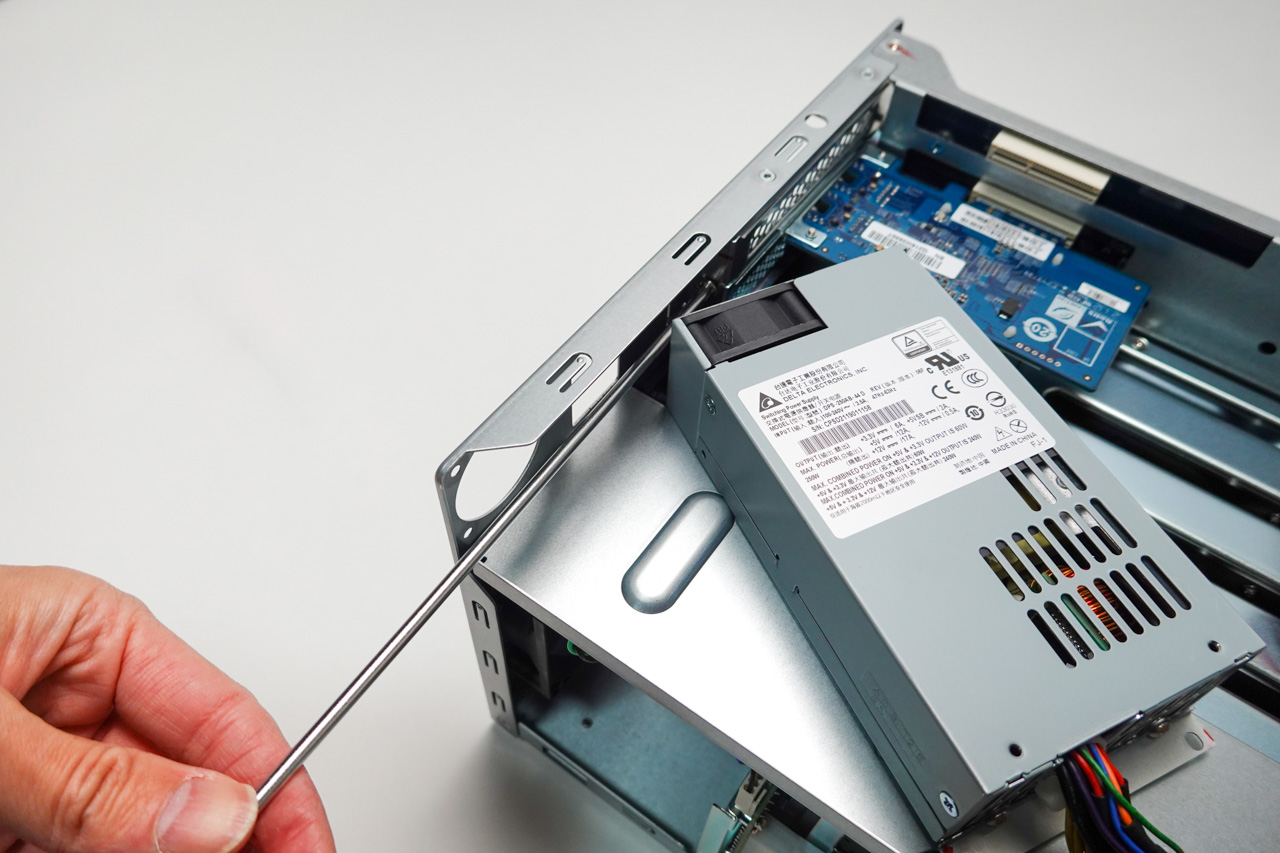

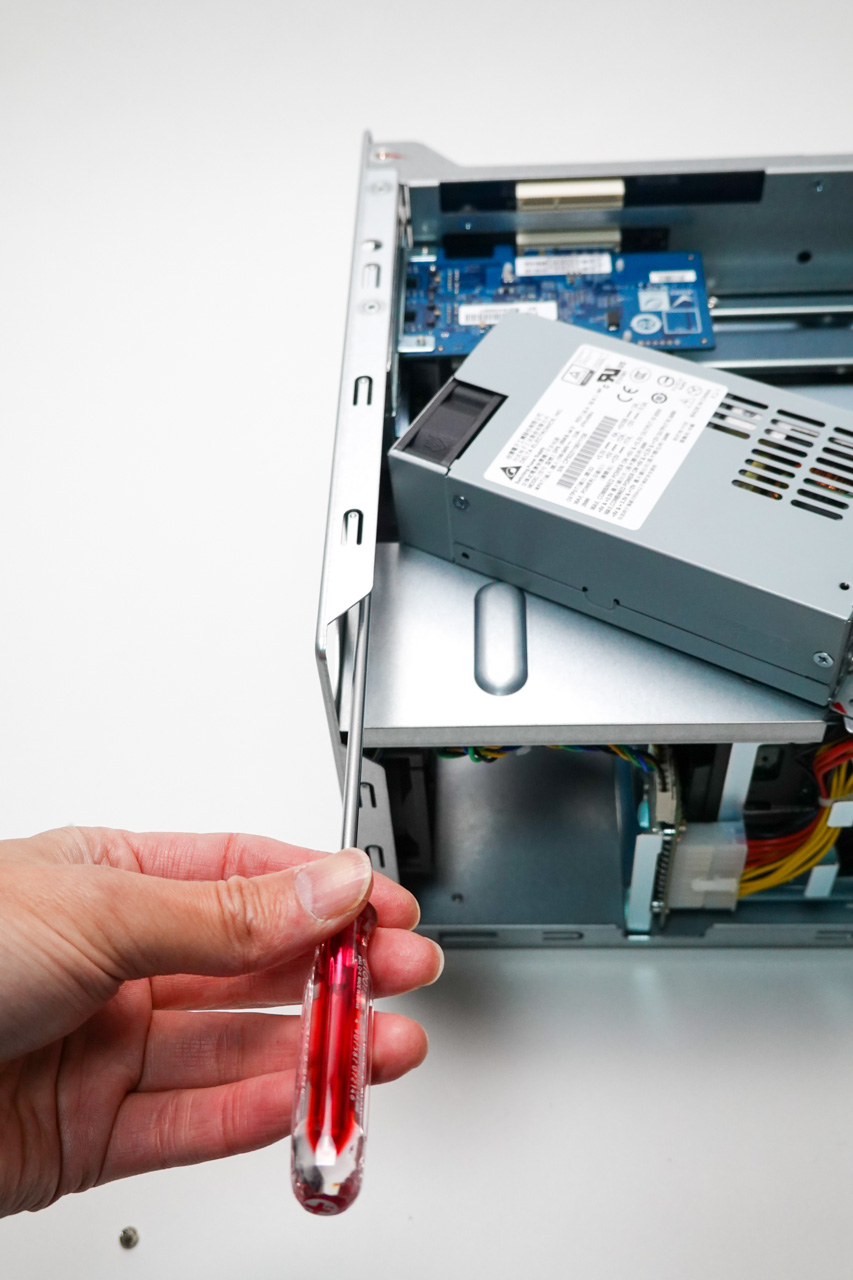

ロングドライバーで無事に締めることができました。作業時間5分。

あの20分の格闘はなんだったのか・・・



後日QNAPサポートに連絡したところ、上記の「電源ボックスをずらして取り付ける」が正解だったことが判明！書いておいてよ・・・orz



取り付けたら電源を入れます。LANケーブルは、設定のために最初は本体標準のポートに接続しておきましょう。（万が一10GbEボードの認識がされなくても、QTSにすんなりと入るため）

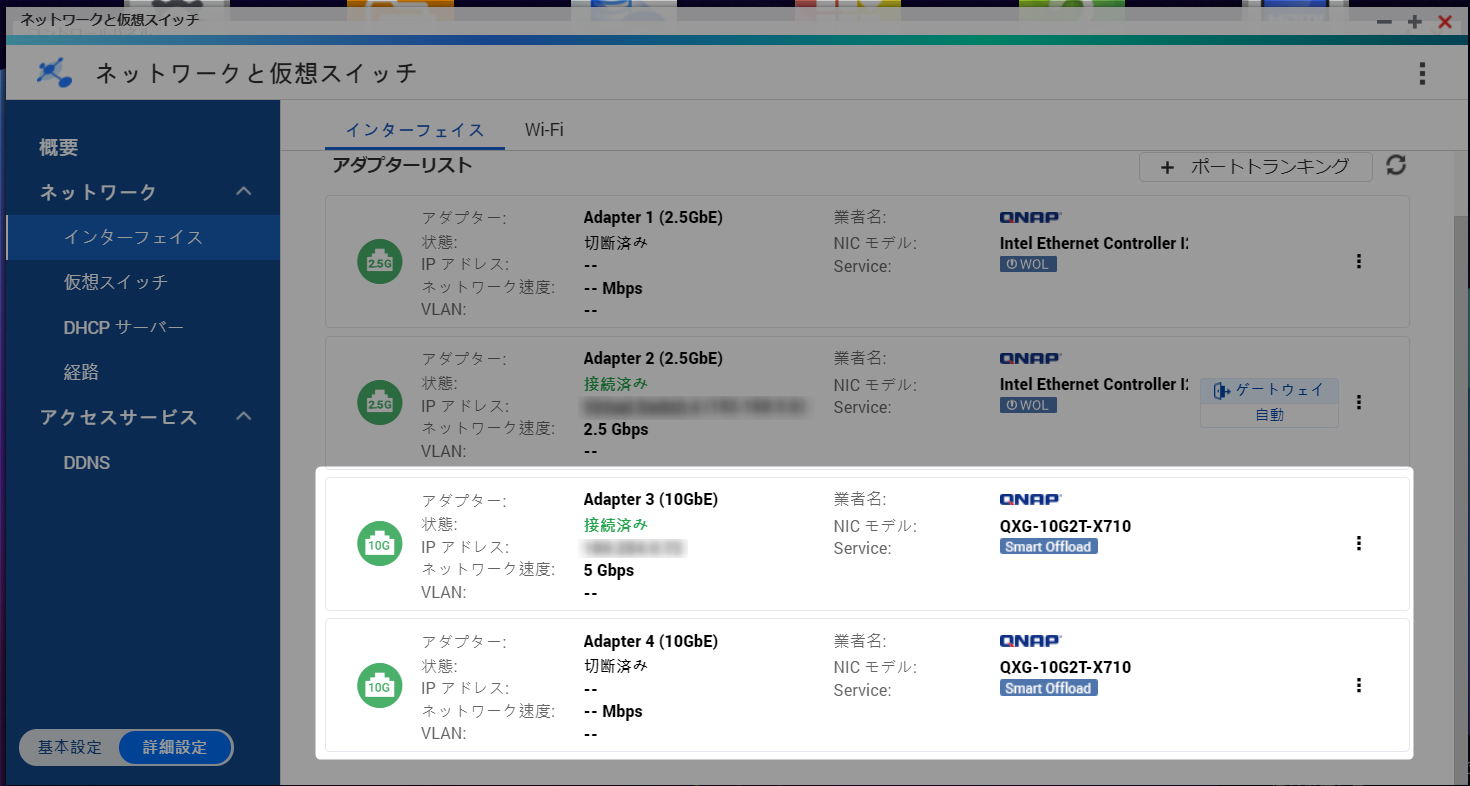

ドライバの設定などむずかしい操作は一切要求されず、すんなりと認識してくれました！さすが、純正品は使いやすい。純正カードなので、NASに問題が出たときも、本体とともに保証対応をしてもらえるのも心強い。

正常に機材が動くのが確認できたら、10GbEのケーブルQXG-10G2T-X710側に取り付け、IPなどの設定を行いましょう。



認識はすんなりでしたが、カードのファン音が気になります。

小型ファンがけっこう高回転で回っており、高音の「ジーッ」という音がずっと聞こえています。かなり静かなTVS-675の本体ファンと比較すると耳につきます。

ケースを閉めれば音は少し小さくなり、オフィス内ならまったく問題にならないほどの音量になります。ですが個人用途として使うのならNAS本体のファン音よりも気になると思うので（特に夜中）、注意してほしいところ。



まずはPC / NASを直結してテスト！

最初はPCとNASを直結状態にしてテストします。手順です。

• 互いにIPを固定し接続
• TVS-675にiSCSI領域を10GB確保
• Windows iSCSIイニシエータにて領域をマウント。NTFSでフォーマット

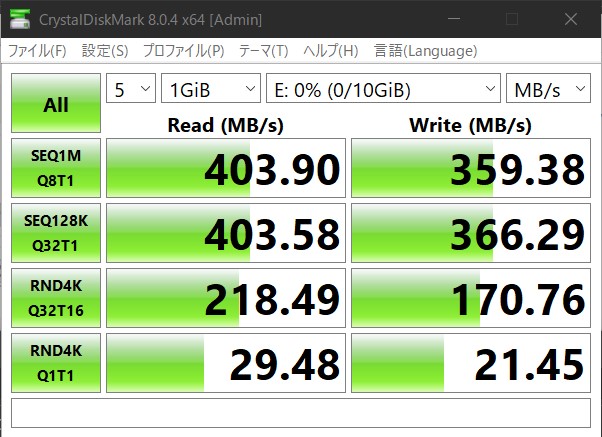

Crystal Disk Markにてテストします。



うおおお！これはすごい！



やはり、TVS-675は2.5GbE以上の能力を秘めていました！もはや内蔵SATA SSDと言えるほどのアクセス速度です！

シーケンシャルアクセスは400MB/sを超えます。これならNASに動画素材を置いたまま、動画編集することも可能になりそうです。

まさに新時代の速度。これから未来に必須となるであろう速度を実現しています！1GBのファイルがものの数秒で転送が終わり、5GBのファイル転送がわずか30秒！

この速度がネットワーク経由で使えるのですから最高です。

QSW-2104-2T-JPハブも優秀

続いて10GbE対応ハブ「QSW-2104-2T-JP」を中継してみましょう。

ハブの速度が遅く、ネットワークの速度をスポイルしてしまうことも良くあること。直結の状態からどれほど速度が低下するかで、ハブの性能がわかります。

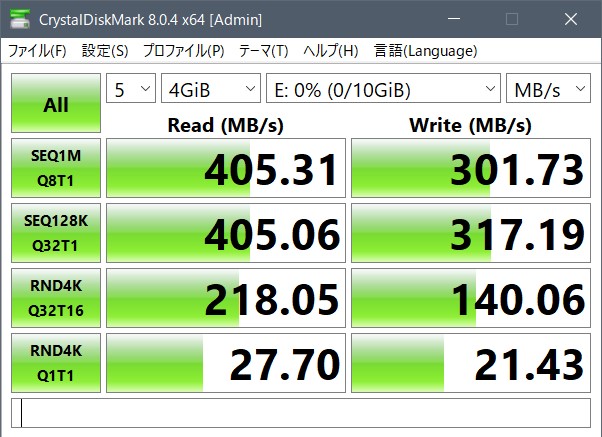

テストしてみたところ、さすがに少し性能はスポイルされるものの、400Mbps前後の転送速度を保っています。スループット能力は十分だといえるでしょう。

今回は環境がなく5GbEでのテストですが、10GbEでも問題のないスループットを発揮してくれるはずです。機会があれば再度検証していきたいと思います。
