SSDファンから異音発生!長尾製作所のM.2ヒートシンク ファン付きに換えてみた

先日DeskMini 310を使用した小型マシンを作成しました。

運用中に気づいたのがM.2 SSDの発熱!なんと常時75℃を超えている状態で、すぐに故障とはならないものの、決して良い環境ではありませんでした。

狭い空間でも”自力エアフロー”でM.2 SSDを確実に冷やす!ファン付きヒートシンクを買ってみた
どうも太田アベル(@LandscapeSketch)です。 先日からいろいろやっている、DeskMini 310 + Core i5-8400T搭載の家庭...



そこで導入したのがアイネックスのM.2用の極小ファン CB-7010M2。かなり小さくて薄いし、温度も15℃以上低下するという好成績。1ヶ月ほどは何事もなく過ぎました。

AINEX M.2 SSD ファン付きー人シンク-レビュー-09



しかしある日、部屋に入るなり「ジッ!ジジッ!ジジジジジッ!」カナブンでも部屋を飛びまわっているのかと思う謎の異音が!

調べてみると音の原因はCB-7010M2だった!

スポンサーリンク

今回レビューしている商品はこちら

[amazon_textlink asin=’B076WXK3PW’ text=’SS-M2S-HS03′ template=’ProductAd’ store=’worktoolsmith-22′ marketplace=’JP’ link_id=’4fe8d030-3c02-43d8-91a5-36fe33c93648′]

交換を依頼したが・・・

ファンはかなり小さいのに異音はかなり大きく、とてもではないけど運用はムリです。しかも24時間稼働のサーバーですので、昼夜問わず非常にうるさい!

とりあえずファンの配線を抜いて、単なるヒートシンクとして使用。販売元に交換を依頼しました。

交換は快く受けていただきすぐに代品が届いたので交換。

しかし交換後の1週間後。またまた異音が発生!

今度は「ミィィィィィンン」というような、カン高い機械音がずっと出ている状態に!
(´;ω;`)



うーん・・・

ファンの製造方法に問題があるのか、そもそも設計に無理があるのか、ちょっと耐久度に疑問が残りますね。

ということで、3度めの交換をしてもどうせ同じ結果だろうと考え、泣く泣く使用中止!

新しいM.2 SSD用ファンを買ってきました!

長尾製作所 SS-M2S-HS03

買ったのは、PC金具といえばここ長尾製作所製の「SS-M2S-HS03。バリも歪みもなく、塗装も強い製品を求めるなら長尾です。
(商品の袋には「親和産業」となっていますが、製造が長尾製作所、販売は親和産業です。念のため)



長尾製のM.2 ヒートシンクは2種類ありまして、今回のファン付きのもの(SS-M2S-HS03)と、ファンなしのもの(SS-M2S-HS01)があります。

ファンなしのものはファン用のネジ穴がないので、あとからファンの増設はできません。注意!

ファン付き(今回のもの)ファンなし(ネジ穴なし!注意)
長尾製作所 ファン付 M.2SSD用ヒートシンク SS-M2S-HS03長尾製作所 M.2 SSD用ヒートシンク SS-M2S-HS01

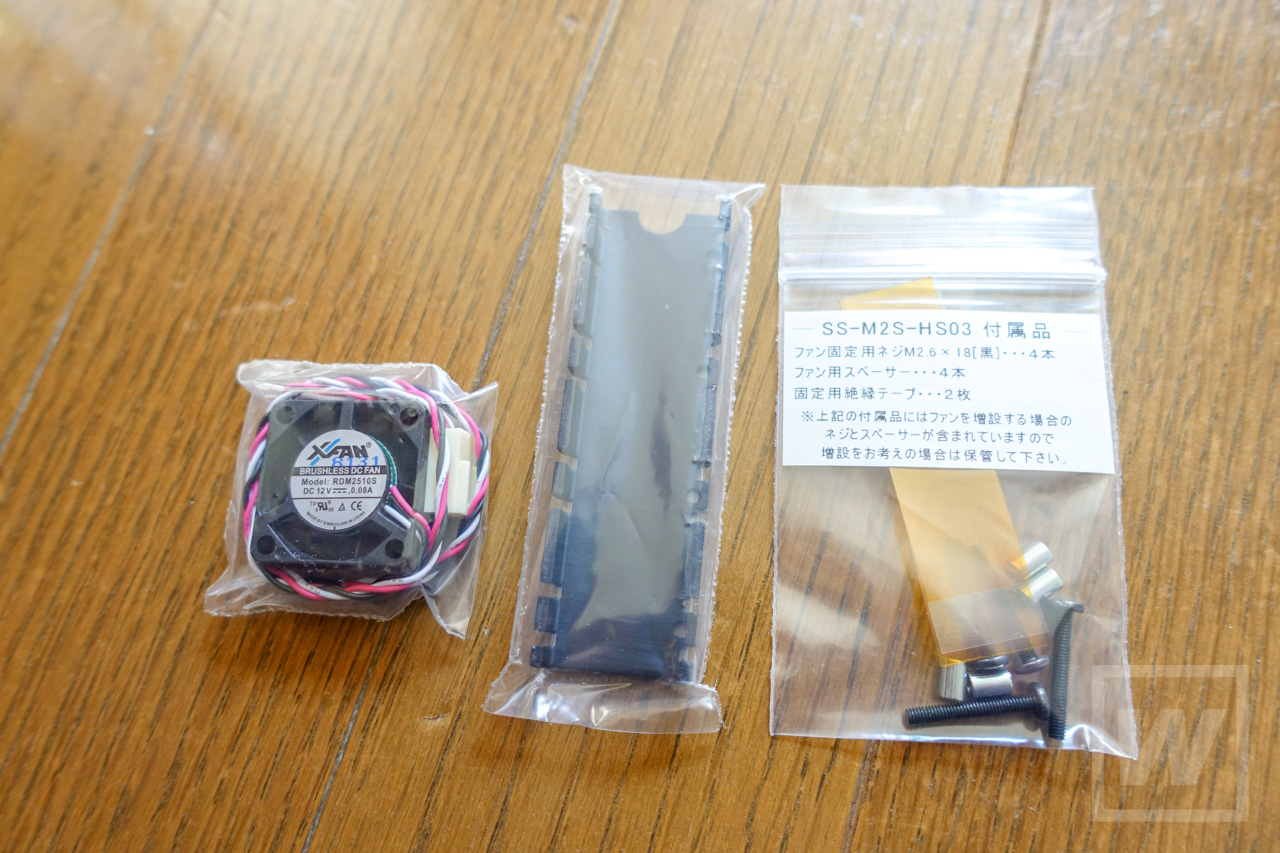

これが内容物。

M.2 SSDファン-レビュー-04

  • 2.5cm四方の小型ファン(10000rpm)
  • ネジ穴付きヒートシンク
  • 貼り付け用耐熱テープ
  • ネジのスペーサー4個
  • ネジ4本

となっています。



ファンはX-FAN社製 RDM2510S。公式サイトからスペックを転載します。

  • サイズ:25×25×10mm
  • 軸受:中空ベアリング[改良型流体軸受け]
  • 回転数:10000rpm ±15%
  • 風量:2.21CFM
  • 静圧:4.96mmH2O
  • ノイズ:22dBA
  • 期待寿命:30000時間
  • コネクタ:3pin
  • ケーブル長:300mm
  • 定格:12V 0.08A

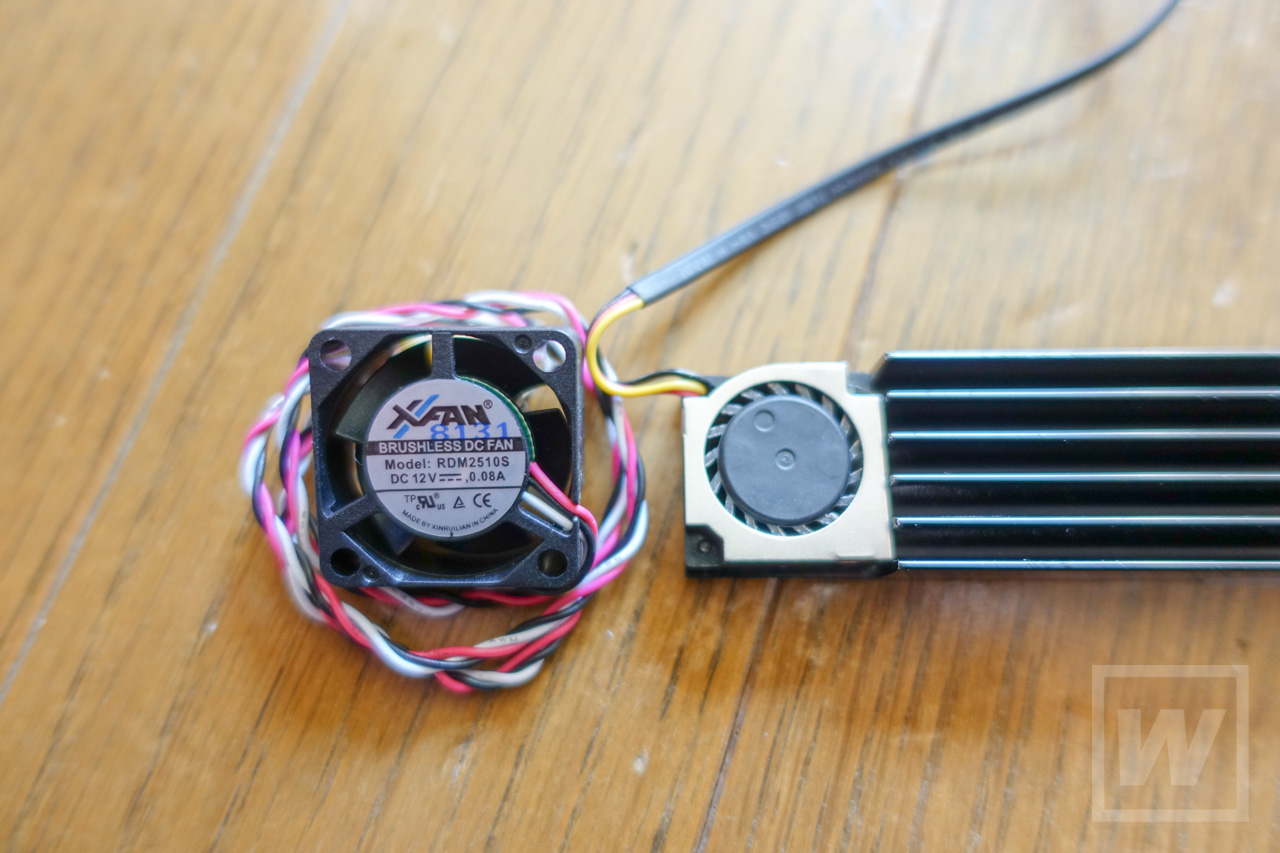

ファンの大きさはCB-7010M2と比べるとふた回り大きい。CB-7010M2は2cm四方で、しかもケースに収まっているので実際1.5cmほど。対してSS-M2S-HS03は2.5cmフルサイズ。

高耐久を謳っているので、安心感がありますね。

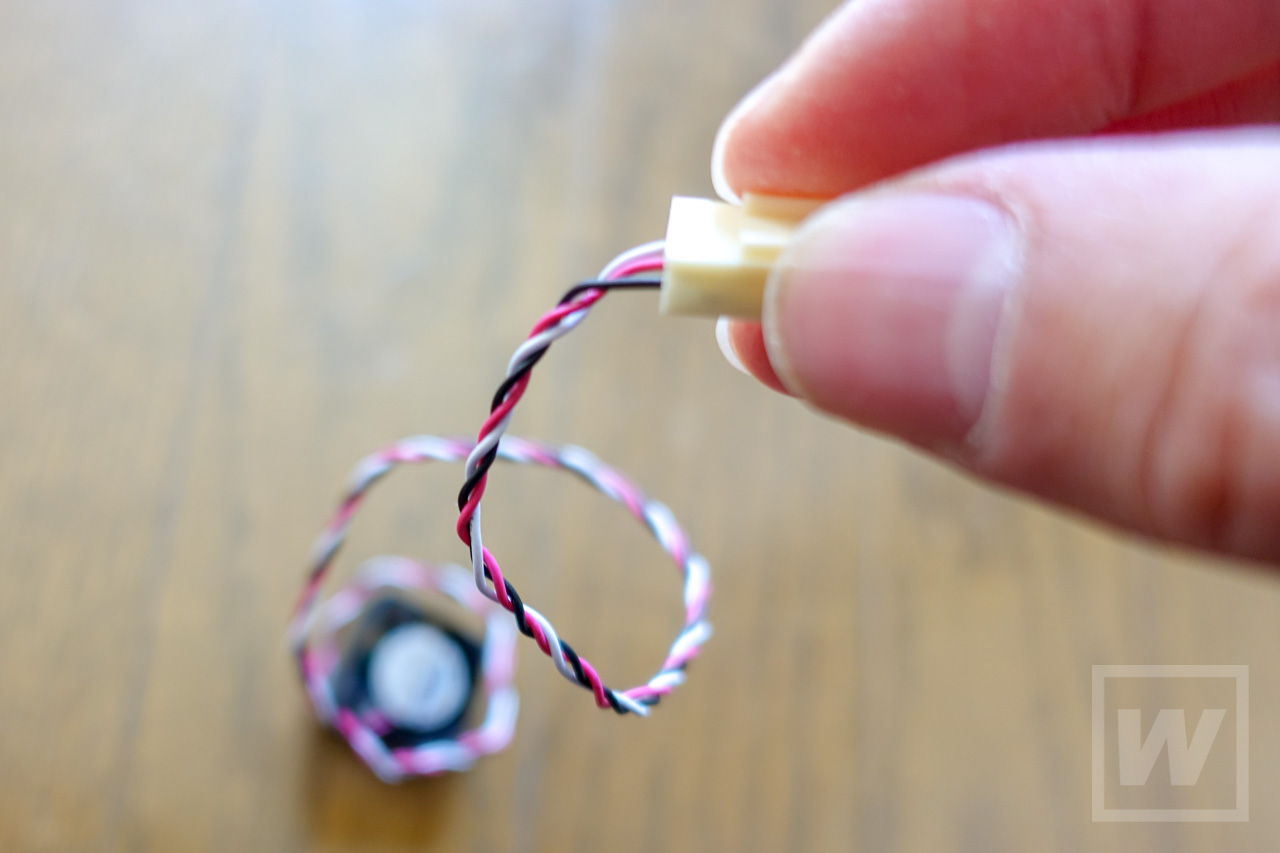

ファンの配線は30cm程。M.2 SSDはマザーボードに直付けすることが多いので、このぐらいあればE-ATXでも大丈夫では。

組み立て

まずは異音を発しているCB-7010M2を取り外し。このヒートシンク固定用のシリコンゴムも、細くてかなり切れやすい。2,3回取り外しをすればすぐに切れてしまいます。

年間何枚もM.2を買うような人は困りそう。



次に長尾製ヒートシンクを組み立てます。

ネジ穴は6か所空いていて、右、中央、左と3か所にに留めることができます。発熱が多いチップ付近に設置すれば効果が大きいでしょう。もちろん別売りのファンを買って、複数搭載も可能!



組み立てですが、このスペーサーを入れながらネジ留めするのがなかなかむずかしい!

ぐらぐらするスペーサーに、垂直にそーっとファンを載せてからネジ留めするのですが、ちょっとでも傾くとすぐにぽろっとスペーサーが落ちてしまう!

慣れるまで5、6回やり直した。自分の不器用さにあきれる。

意外に時間がかかって完成。位置はマザーの配線などを考えて右に(M.2のネジ穴側)に寄せました。この位置にはチップも集中しているので冷却効果も高そう。

SSDに取付

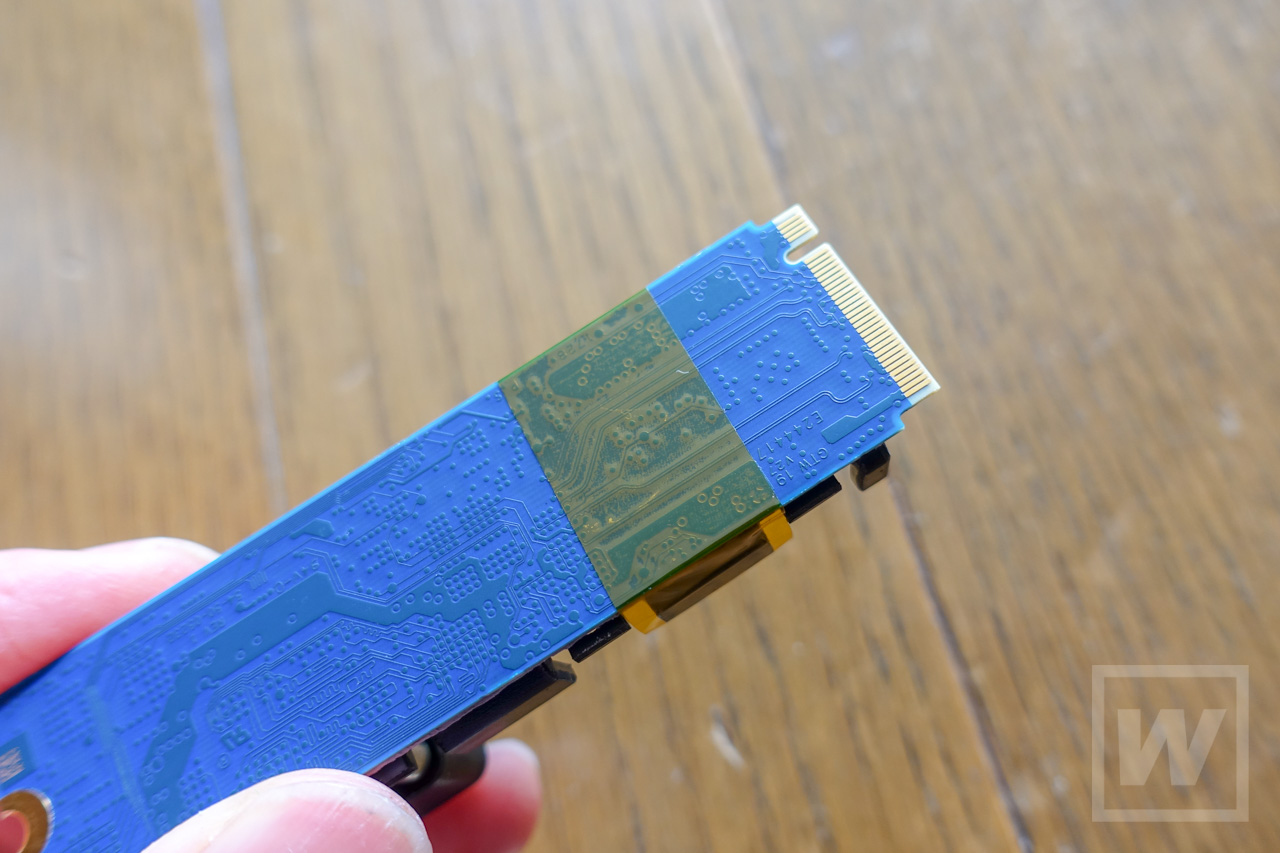

次にSSDに取り付け。熱伝導シートをはがしてSSDに載せ、耐熱絶縁ポリイミドテープで固定します。余ったテープはハサミで切ります。

テープは2本ついていましたが、平らに設置しますので1本で十分でしょう。がっちり留まっています。

最後にマザーに設置して配線。

ファン配線はDeskMiniにはちょっと長すぎるか。けっこうたわんで、メモリの間を這いまわっています。時間があったらタイラップで留めようかな。

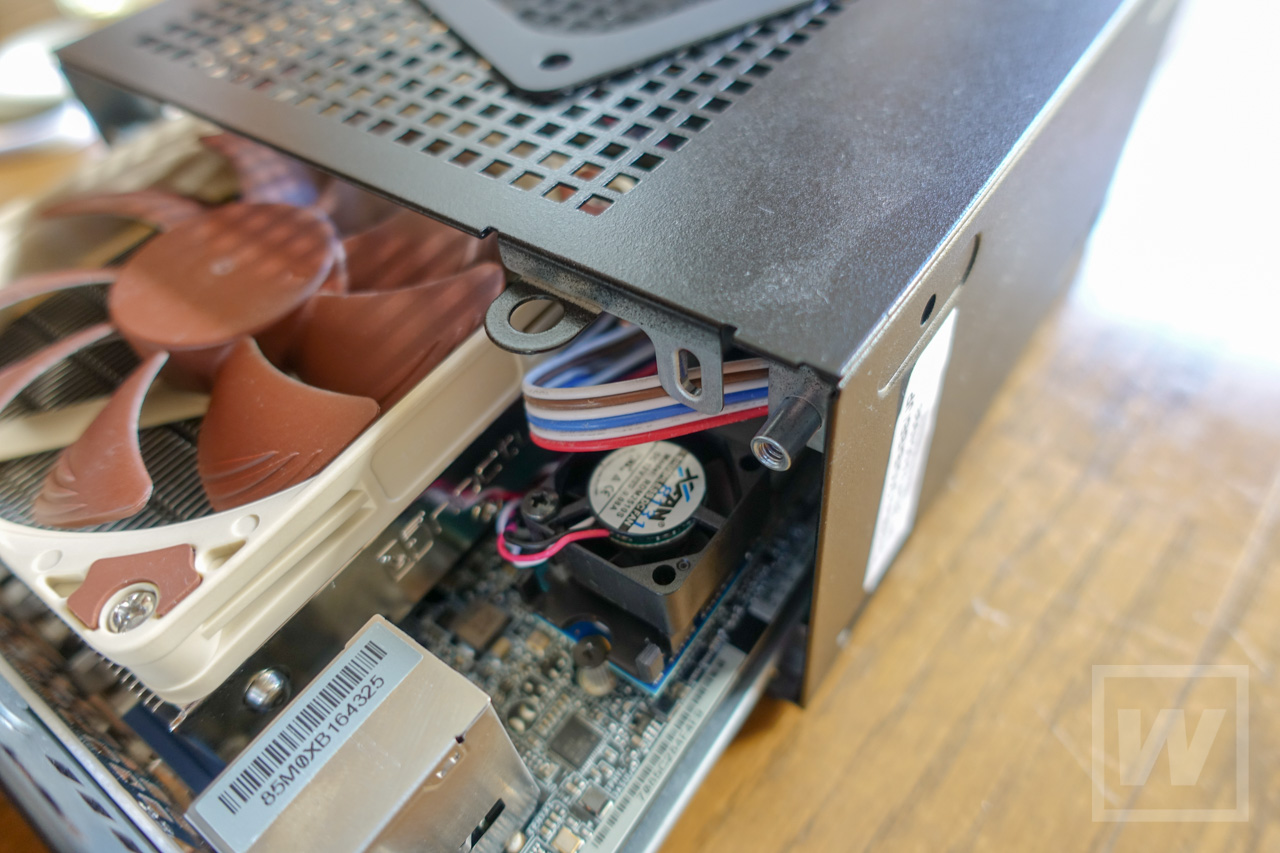

ファンの高さがあるので、ケースを閉めるときにかなりギリギリです。線に引っかからないように注意。

すごい冷却力だ!

いよいよ起動です!

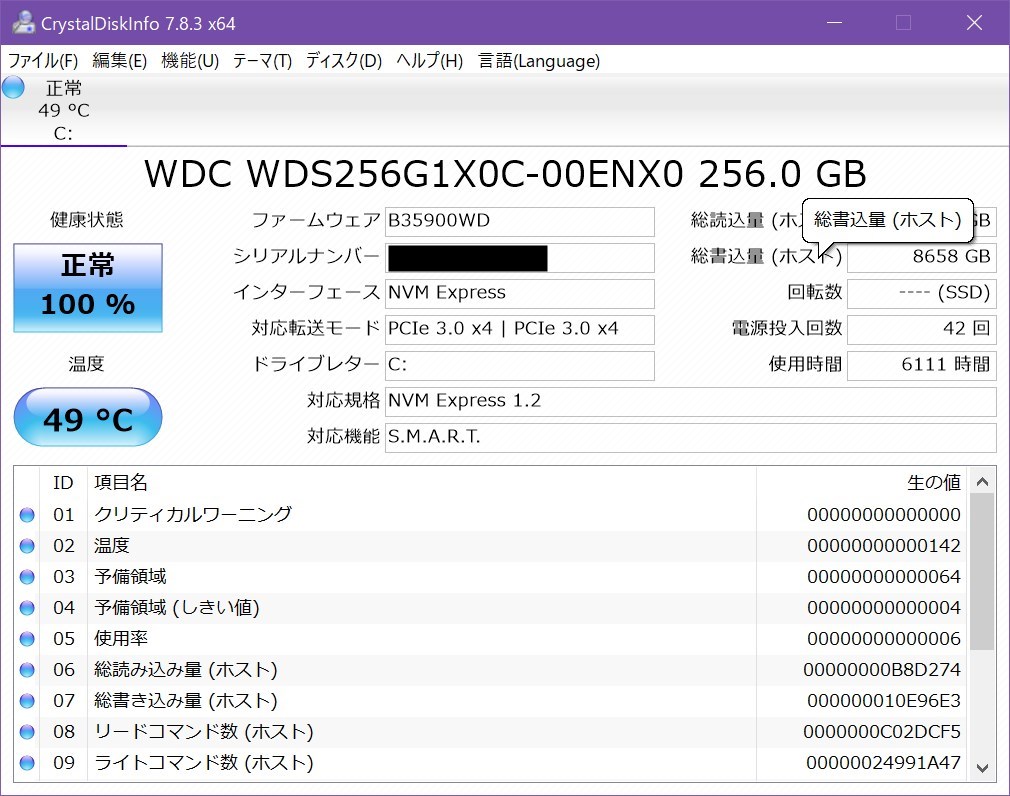

まずは平常時。コールドスタートから、Windowsが起動して落ち着いた時点です。

なんと49℃!!ヒートシンクなしの状態(75℃)からまさかの26℃落ち!!

これはうれしい!SSDもきっと喜んでいます(?)

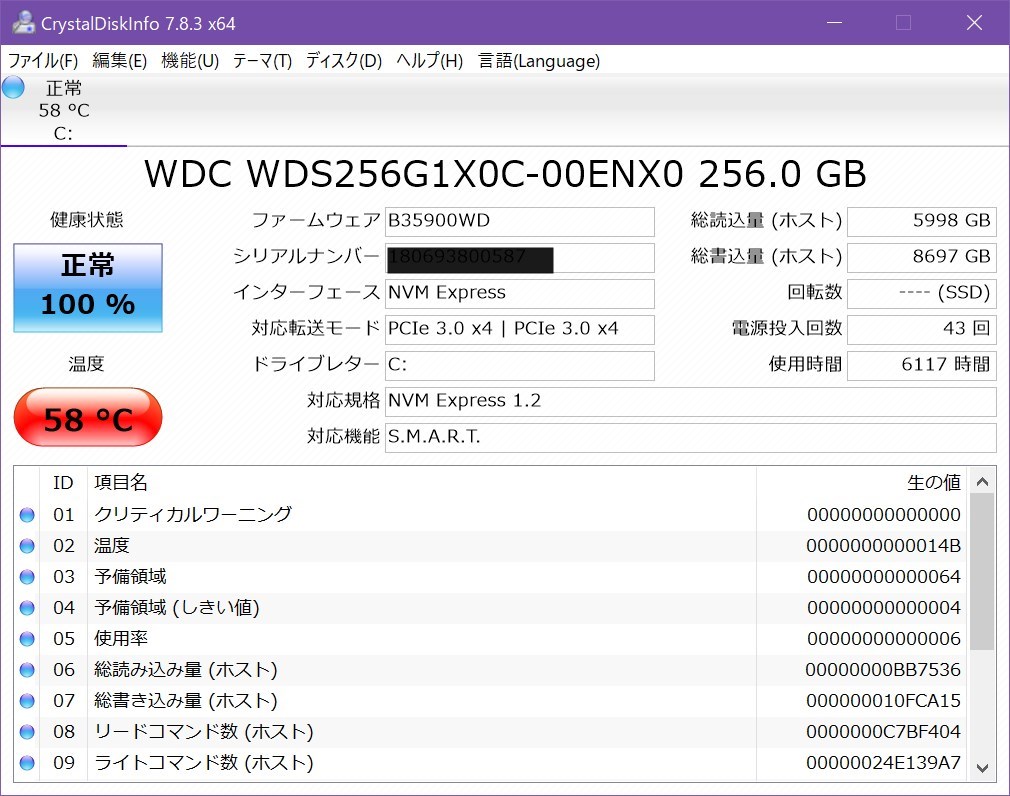

次にベンチマーク。CrystalDiskMarkを2周かけてみます。ヒートシンクなしでは79℃まで上がったこのテスト。結果は・・・

おおおおお~~~~~!!58℃で頭打ち!!

いいですね~!最大アクセスでもしっかり抑えきっています。これなら安心して運用できそうです。

しかし課題もある

ただ今回も課題が残りました。

今回のファンはなんと10000rpm。しかもPWM(回転調節機能)なしです。これはかなり高い回転数です。12cmファンなら2000rpm前後。

ということは常に10000rpm全開で回っていて、実際のところ、けっこうファンの音が耳につきます。うるさいとはいかないまでも、ミーーーンという小さめの音がずっと響いていて、気になる。

密閉型ケースや大型ATXケースならたぶん全然気にならないと思いますが、DeskMiniのような通気口が多い小型ケースでは、音漏れが多い。



公式のノイズは22dBA(かなり静かな数値)となっていますが、音が高いのでどうしても気になるのです。よく冷えるのはいいのですが、できればSSDの温度と同期して回転数を調節してほしいところ。

次回はこの調節方法も考えていこうと思います。



・・・というかDeskMini 310に一体いくらつぎ込むんだ僕は・・・

WTS的まとめ

CB-7010M2はまさかこんなに早く壊れるとは思いませんでした。運用としてもそんなに問題はないと思いますので、耐久度が低い可能性があります。

SS-M2S-HS03はかなり冷えます。さすがの長尾製作所。

あとは音の問題を解決していこうと思います。
