コア数が増え、どんどん性能が上がっていくCPU。速くなるのはうれしいものの、消費電力も上がり続ける のが悩みどころ。
最近のハイエンドグレードになると、ピークはCPUだけで200Wを超え、大型水冷でなければ冷やしきれないほどの熱量になっています。
逆にモバイルCPUの世界では、限られたバッテリーと熱処理の中でいかに能力を出し切るか？に知恵が絞られています。つまり省電力、低発熱を守りつつパフォーマンスも上げているのです。
じゃあモバイル用CPUをデスクトップで使ったらすごいんじゃないの？という発想で作られているのが、今回買ってきた「MINISFORUM BD770i」です。

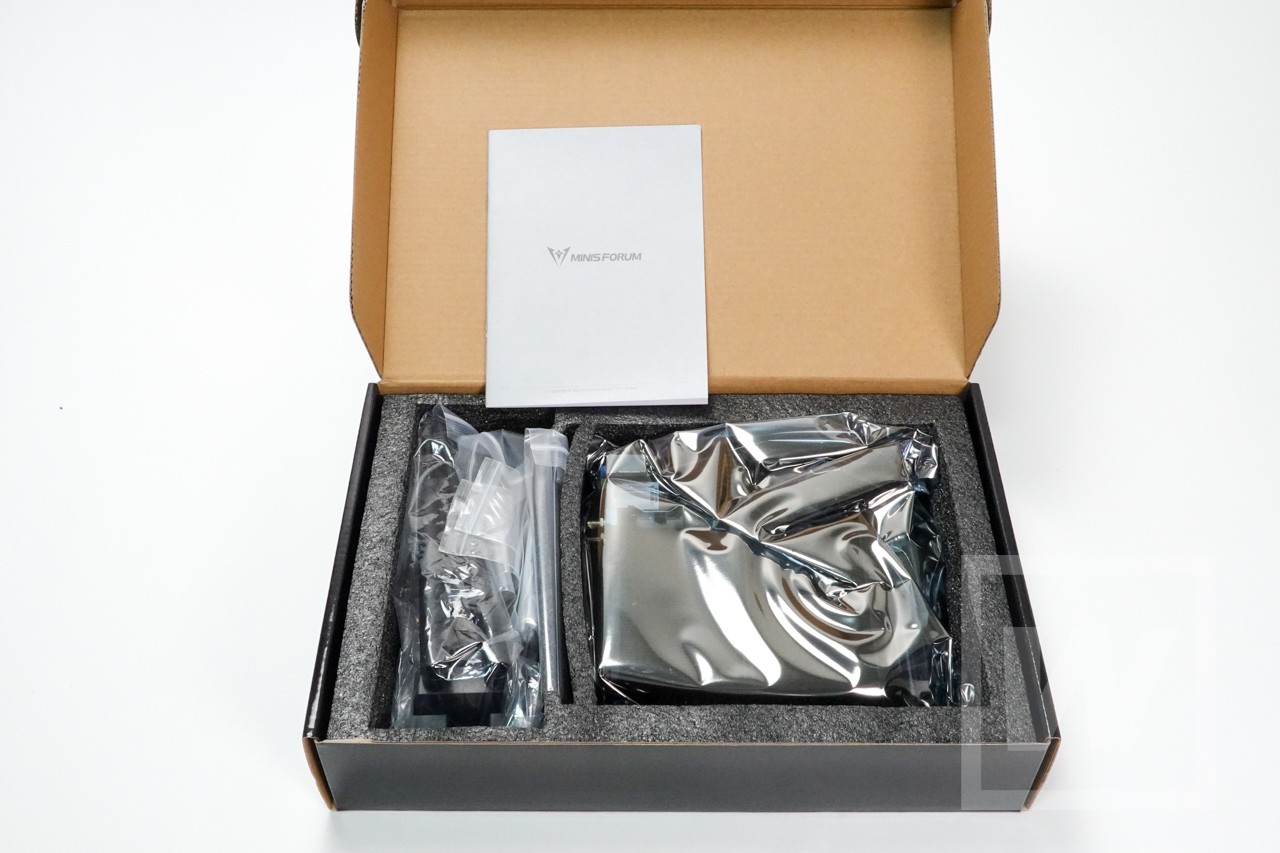

DB770i箱。それほど派手ではない。
モバイル用のハイパフォーマンスCPU「AMD Ryzen 7 7745HX」 を搭載した、めずらしいmini-ITXマザーボード。最近超小型PCを連発しているMINIS FORUMの製品。
デスクトップケースはノートより格段に広く廃熱に余裕があり、さらに電力は無制限！バッテリーと熱の呪縛から解き放たれたRyzen 7 7745HXは、とんでもない実力だった！
マザーボードのチェック
MINISFORUM BD770iのセット内容を確認していきます。
セットは一般的なマザーボードと同じようなもの。マザーボード本体、各種取り付けプレート、ネジ類、簡易マニュアル、Wi-Fiのロッドアンテナです。

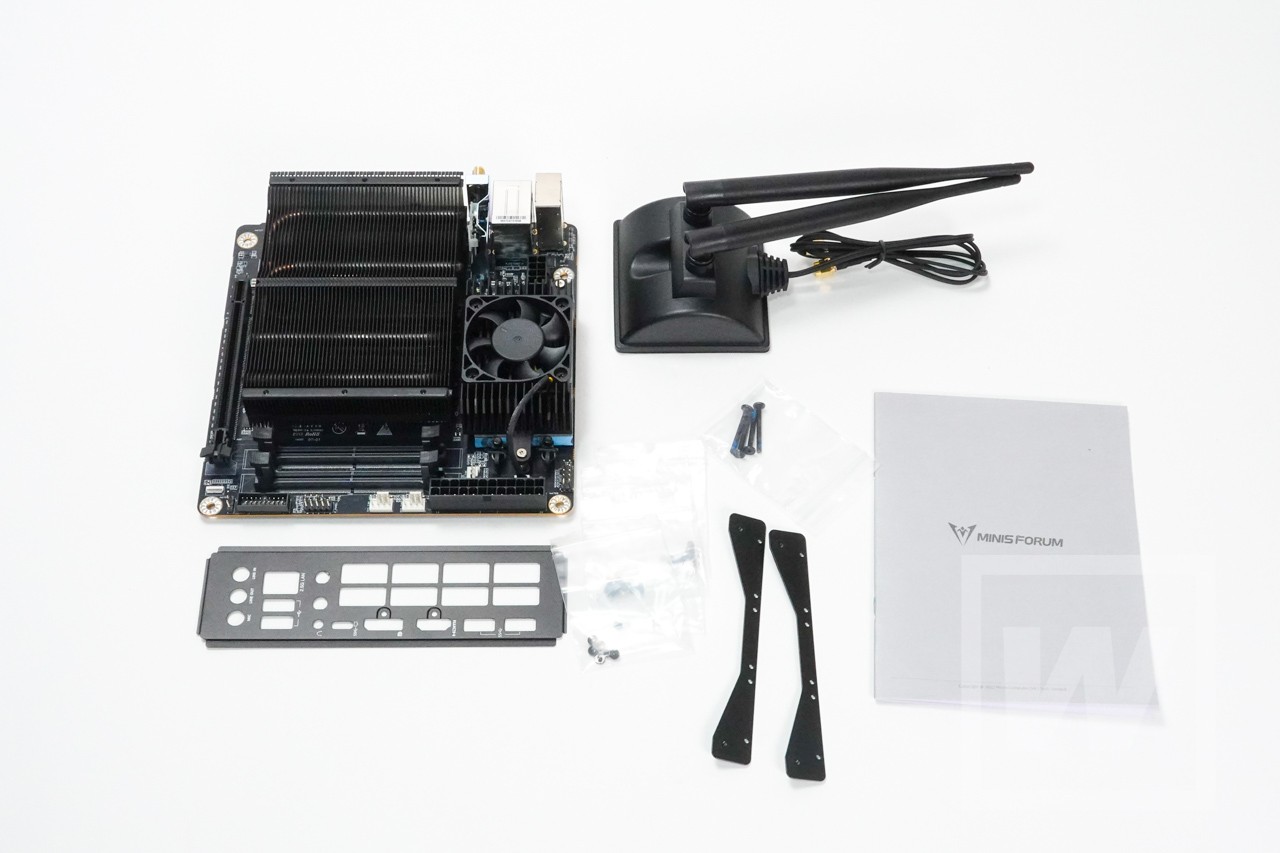

MINISFORUM BD770iのセット内容
規格はmini-ITXの170 x 170mm。CPUはすでに取り付けられ、ボードの1/2を占めるほどの巨大なヒートシンクに覆われています。ちなみにCPUはハンダ付けなので交換は不可能です。ベアボーンに近い感じ。
MINISFORUM BD770i
CPUファンは付属しません。別途用意が必要ですが、一般的なケースファンと同じ12cmファン（12025）をそのまま取り付けられます。
Noctuaなどの高性能ファンを付けたり、光モノで攻めたり※と、12cmファンは選択肢が豊富なのでこだわりを入れられます。
※LED用のピンは装備されていません。ファン単体で発光するか、外部制御のシステムが必要です。
とはいえ、PCケースならある程度の風量でも「まあいいか」で済みますが、今回はCPUを冷やすので性能には気をつけたい。特に細かいフィンにしっかりと風を通すため、静圧性能（風の直進する強さ）を意識して選びたいところ。
今回は「XPG VENTO PRO 120 PWM」を使用。12cmファンの中ではトップクラスの静圧性能があり、音も静かめ。Nidec（日本電産）のGentle Typhoon技術で、性能も耐久性も折り紙つきです。Noctua NF-A12x25の半額ほどで、お手軽なのも魅力。
メモリは、ノートPCなどでよく採用されるSO-DIMM である点も注意したい。
規格はDDR5で2スロットを装備。最大5200 MT/sまで対応しています。今回はSK-Hynics 32GB（DDR5-4800）を2枚用意しました。

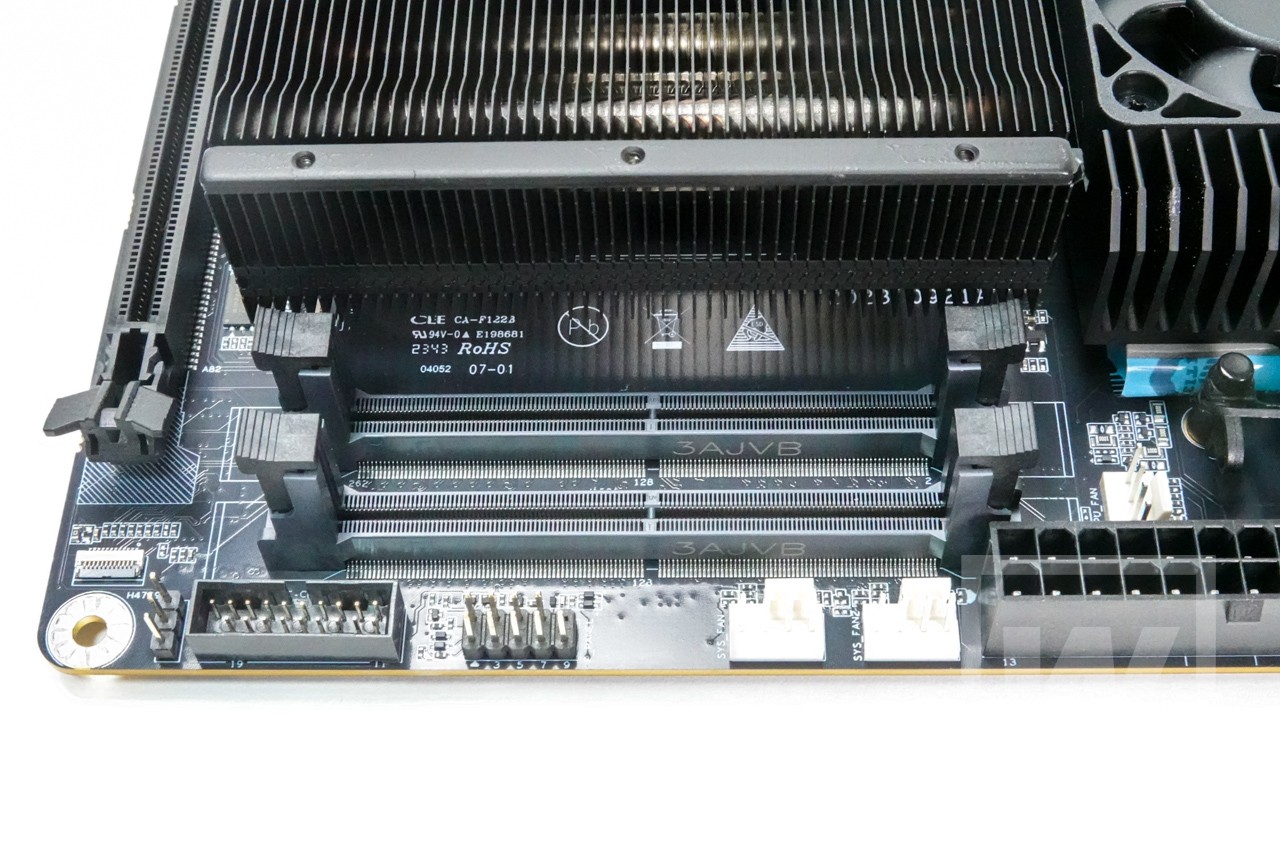

メモリはSO-DIMM。一般的には「ノート用」として販売されている

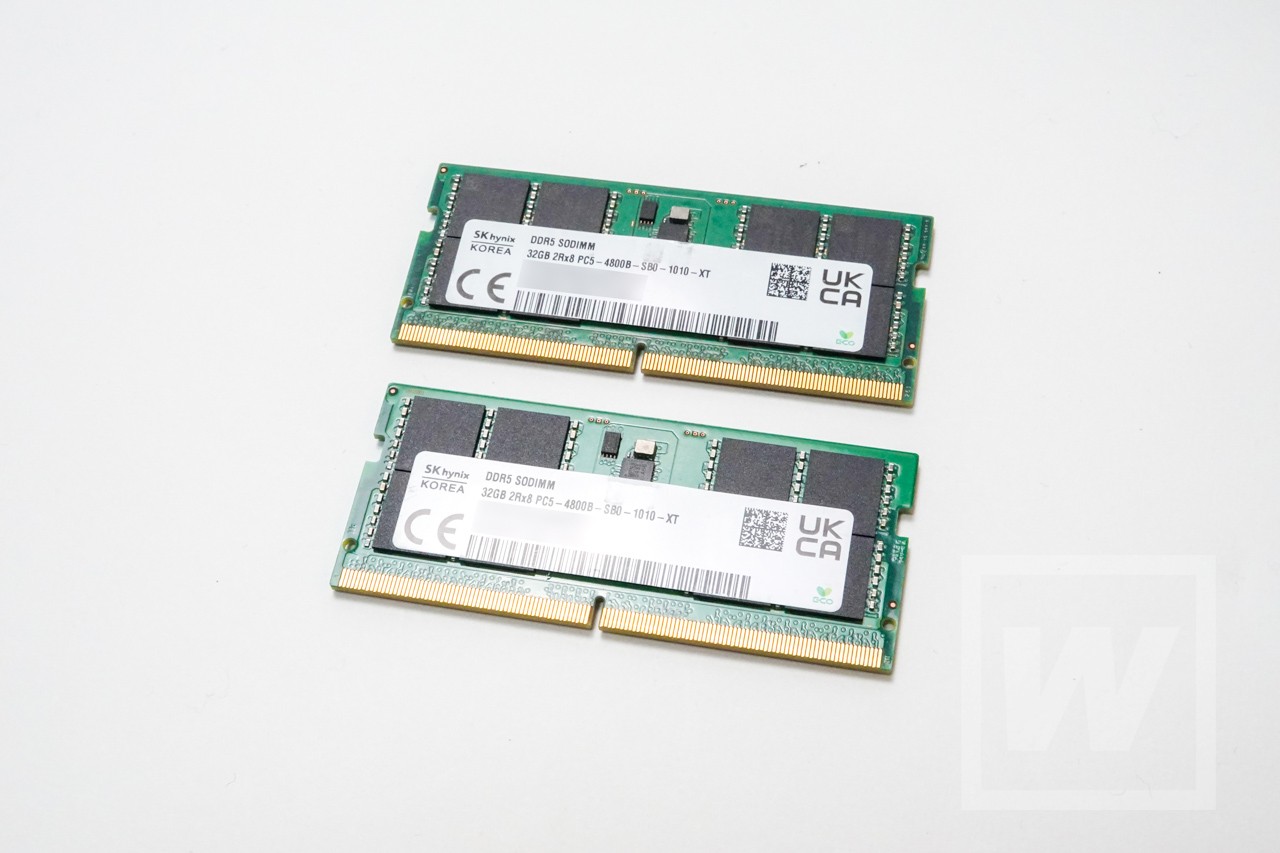

DDR5 SO-DIMM（SK Hynix）
ちなみにメモリの容量ですが、Amazonでは「最大94GB」と妙な容量となっています。32+64でも48+48でも94にはなりません。何だろうと思って公式を見たところ、「最大64GB」 となっていました。かなり危険な誤植です。64GB以上は認識しない可能性が高いので、購入時はご注意ください。AMDの仕様表を見ると、Ryzen 7 7745HXの最大認識容量は64GBとなっています。
電源はACアダプタなどではなく、一般的なATX電源が利用可能。電源の自由度も幅広いですね。

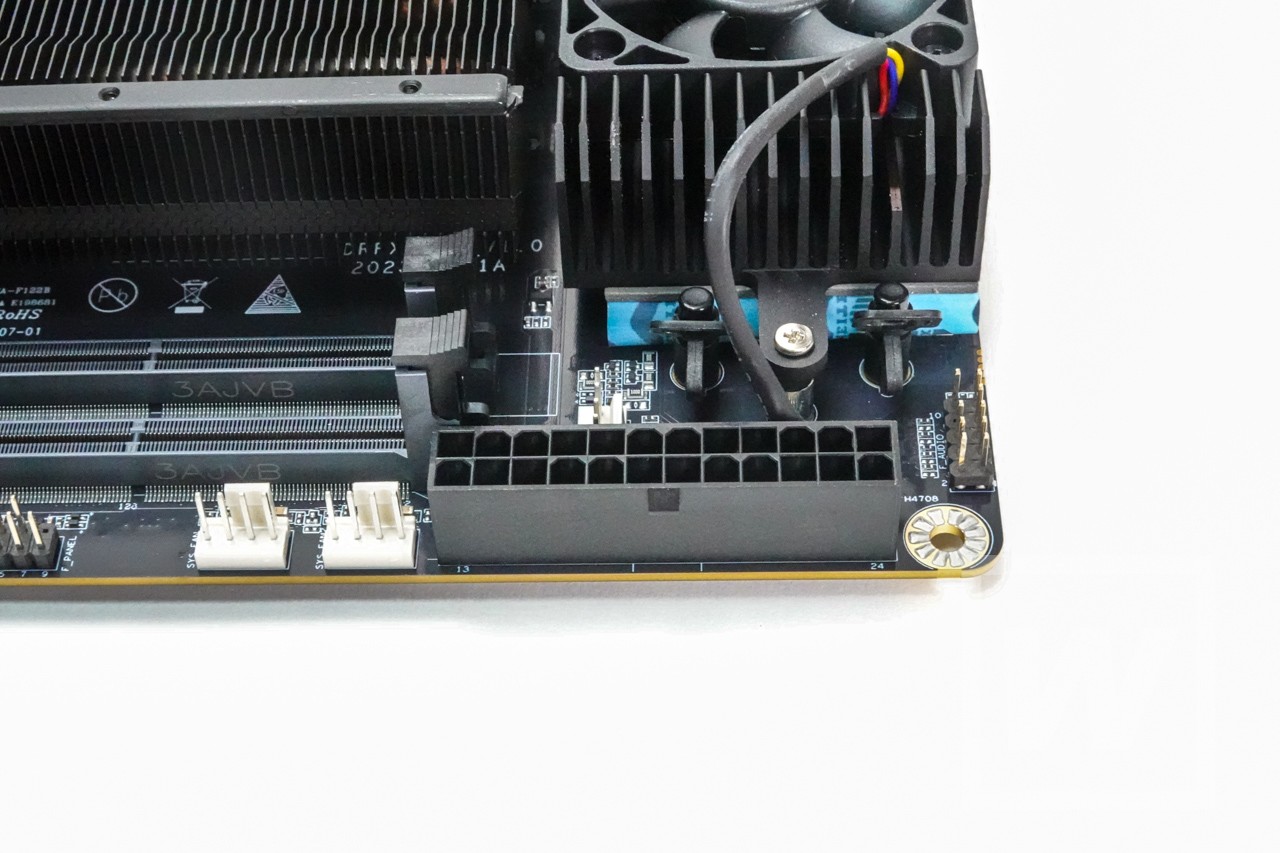

電源はATX端子
気になるのはCPU横にある、小型のファンが付いたゴツイヒートシンク。実はこの下にはM.2スロット（2本）が装備されています。

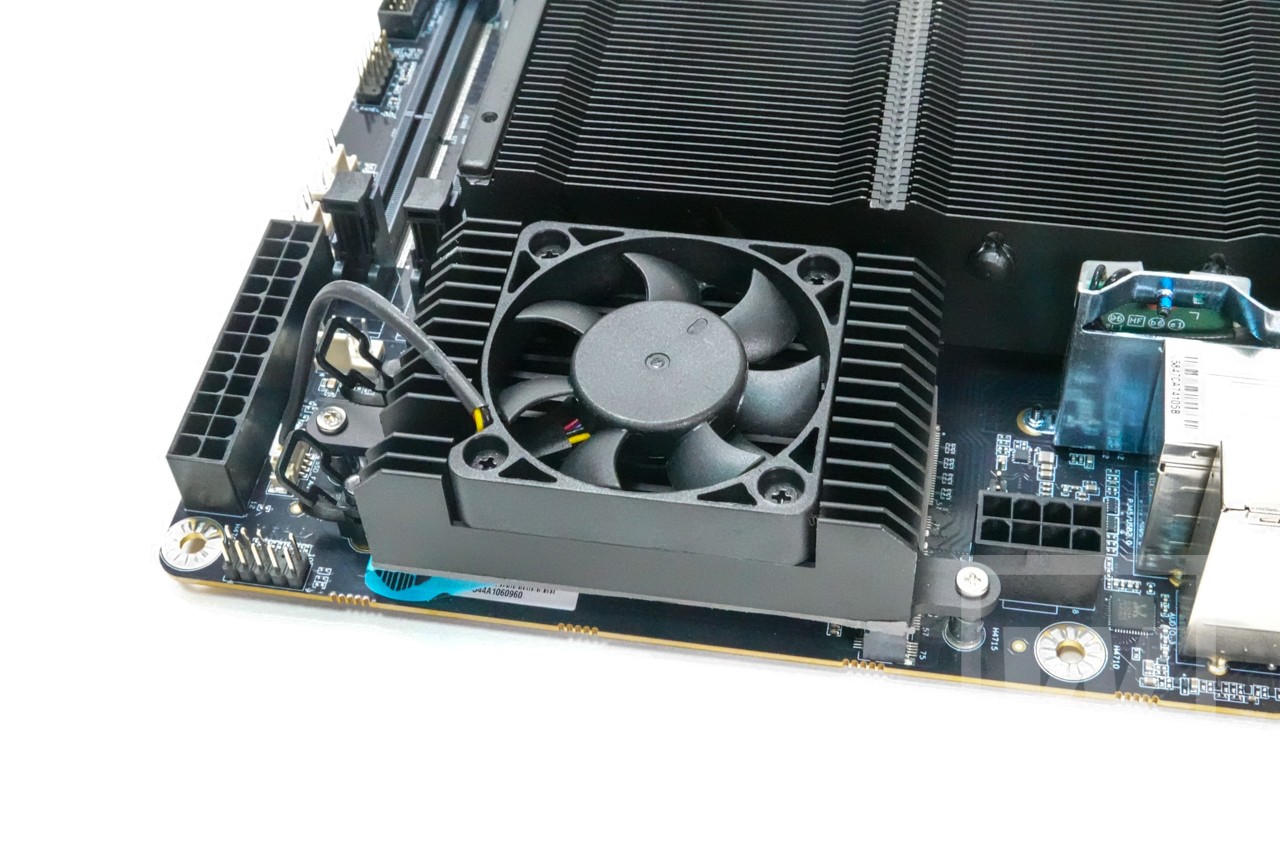

ゴツイ M.2 SSD用ヒートシンク
M.2スロットは2本とも最新のPCIe 5.0 x4に対応。SSDによっては10000MB/sを超えるとんでもない転送速度を実現できます。（最新NVMe 5.0 SSDにてベンチマークを行っています。）

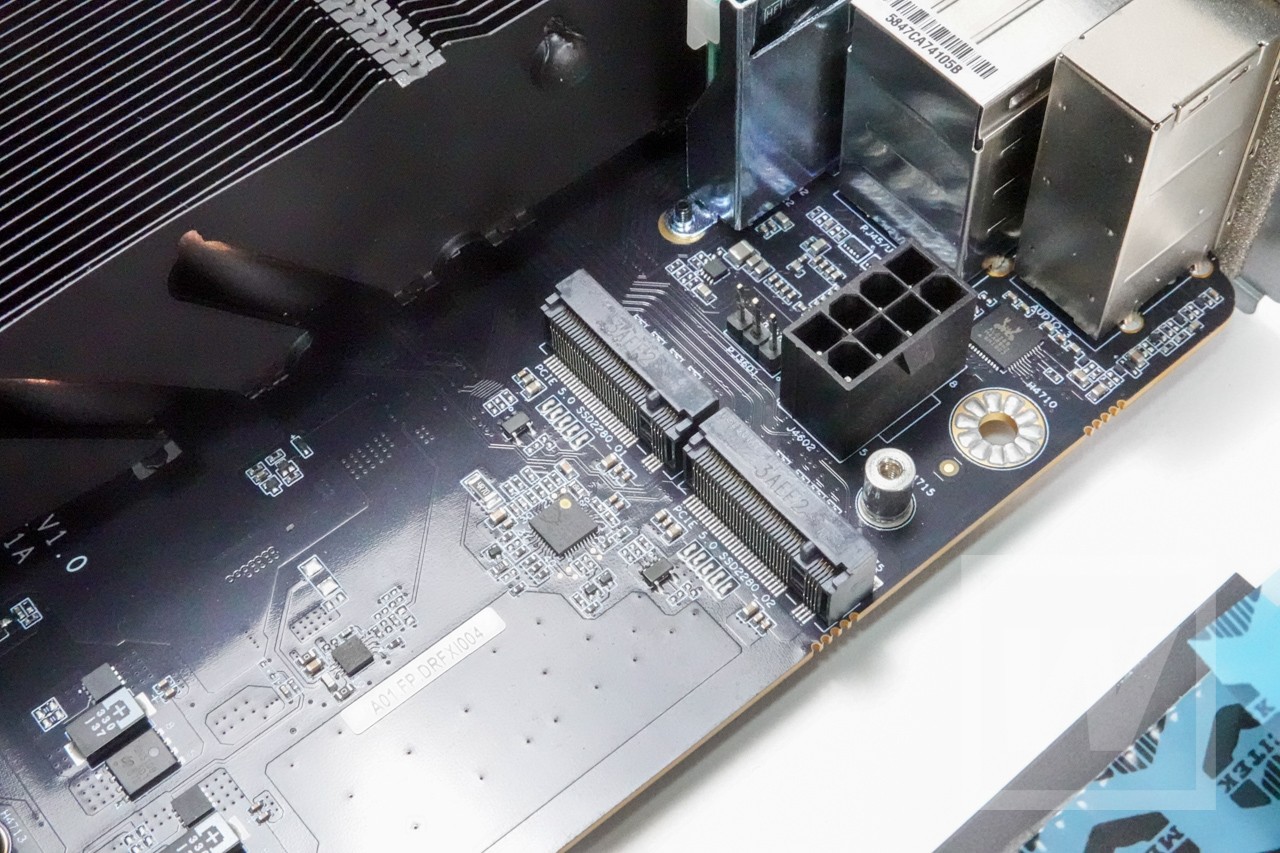

ヒートシンク下のM.2端子
ただし、高性能SSDは熱もすごい。連続転送時は超高熱となり、サーマルスロットリング（熱を抑えるために速度を落とす状態）を頻発します。
このヒートシンクはSSDを強力に冷やし、サーマルスロットリングを防ぐためのものなのです。小さなファンでアクティブ冷却をし、さらにCPUファンも一部かぶさるため、冷却力は相当に高そう。爆熱のPCIe 5.0 SSDが実力を発揮できそうです。

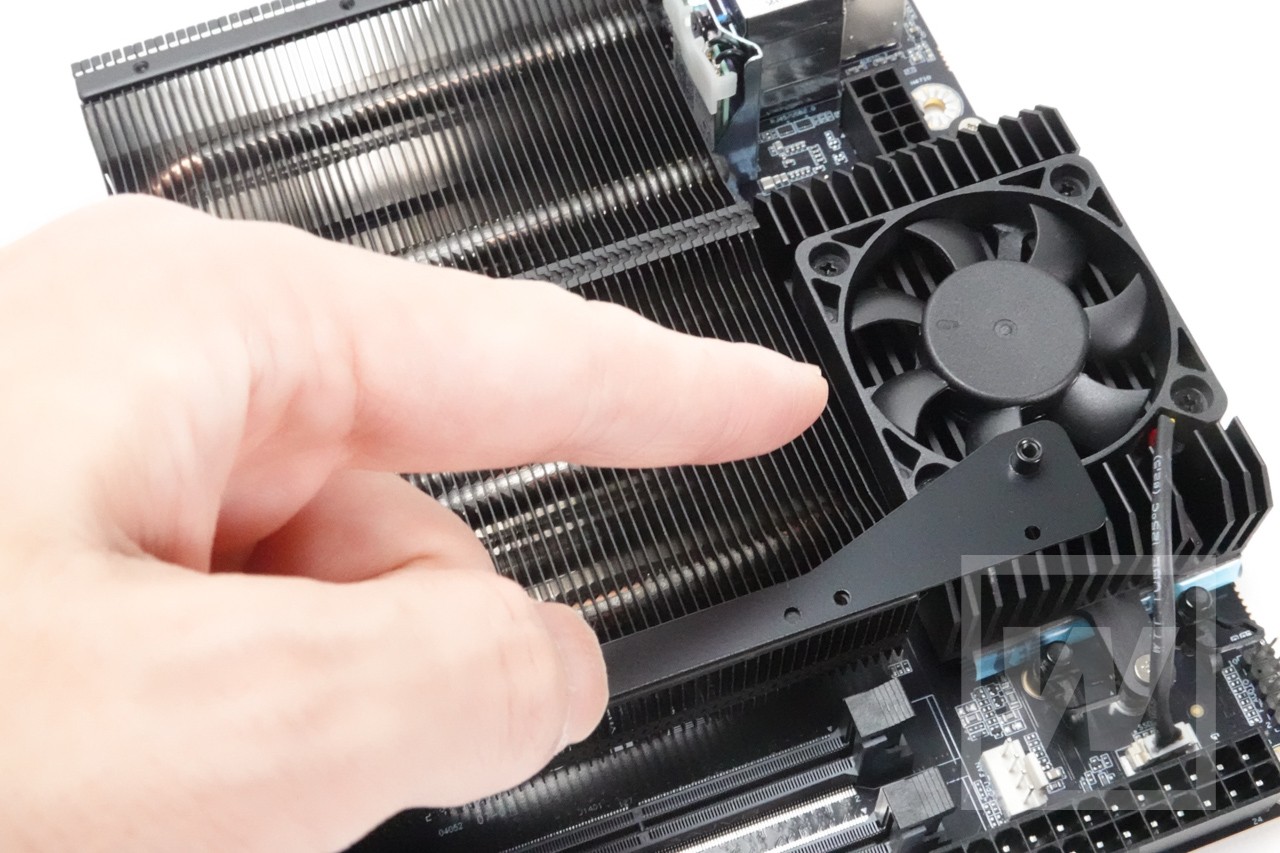

一部がCPUファンとかぶるため、さらなる冷却効果が期待できる。写真左側スロットの方が、より冷えるのかもしれない。
ワイヤレス用のM.2スロットも装備。
公式のスペック表にはM.2 2230端子のみあるような書き方ですが、購入した製品には「Wi-Fi 6E(Intel Killer Wi-Fi 6E AX1675x)」が搭載されていました！オトクです。
フロント用USBコネクタ、ピンヘッダなども一般的な構成。追加ファンのピンも2個あります。

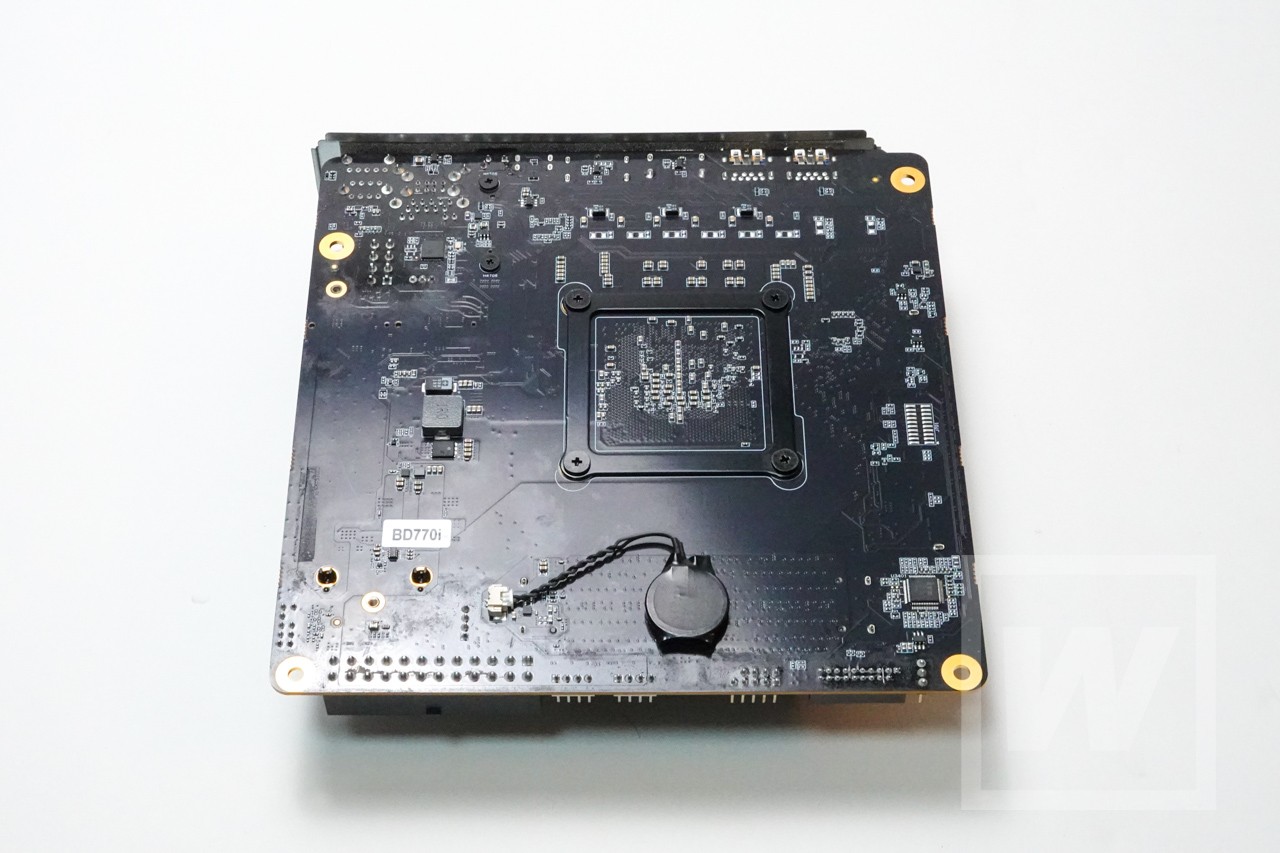

裏面には端子類はありません。
裏面には端子はない

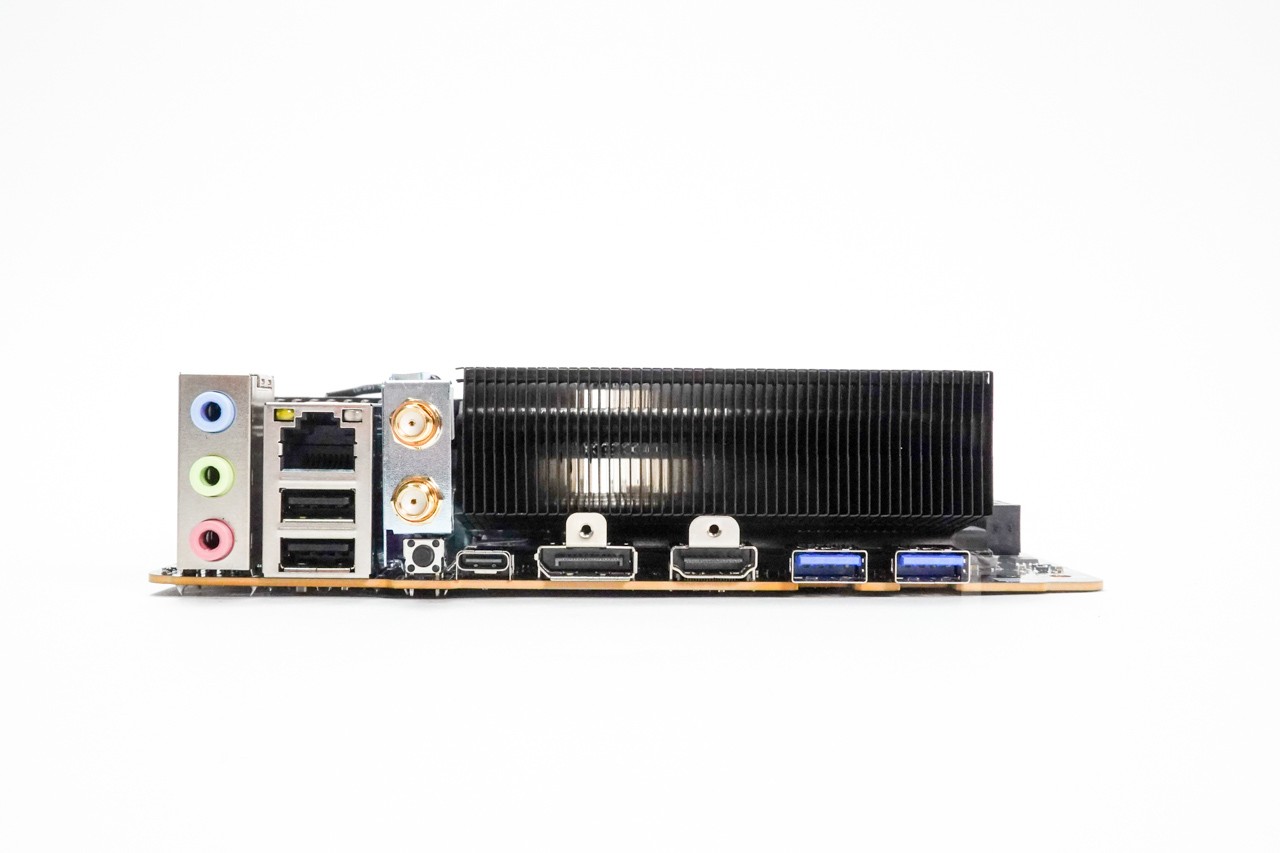

背面は一般的な端子群です。
ディスプレイはHDMI2.0 ×1、DisplayPort1.4 ×1、USB-C ×1の3ポート。サウンドはLine Out、Line In、マイクが各 1。イーサネットは2.5Gbpsに対応したRJ45。USBはUSB3.2 Gen2 Type-C Port ×1(Alt DP)、USB3.2 Gen1 Type-A Port ×2、USB2.0 Type-A Port ×2 となっています。
背面。端子類はハイスペックボードとしては一般的な数。USB 3.2 Type-Aが２個というのは、人によっては少ないかも。
CPUのスペック
CPUのRyzen 7 7745HXはモバイルグレードにおける最上位。末尾に付く記号（サフィックス）は最も電力の高い「HX」です。（無印 → U → HS → HXとなります。）
当然ながら上に行くほどハイパフォーマンスですが、電力が必要となります。ノートなら駆動時間に直結するので悩ましいところですが、デスクトップなら好きなだけつぎ込めるわけです。
Ryzen 7 7745HXの公式スペックです。
最大ブーストは5.1GHzに達し、性能はかなり高い。しかしdTDPは55W、cTDPは45～75Wとなっています。200Wを平気で消費するイマドキのハイエンドデスクトップと比べればかなり低く、扱いやすそう。
| CPUコア／スレッド | 8コア／16スレッド |
|---|---|
| 基本クロック／ブーストクロック | 3.6Ghz／5.1Ghz |
| L1キャッシュ | 512KB |
| L2キャッシュ | 8MB |
| L3キャッシュ | 32MB |
| グラフィック | AMD Radeon 610M |
内蔵グラフィックはAMD Radeon 610M。高性能で評価が高い780Mと比べると2ランクぐらい落ちます。事務作業用としては問題ありませんが、グラフィック作業や3Dゲームは苦しいところ。それ以上を求めるならグラフィックカードが必須でしょう。

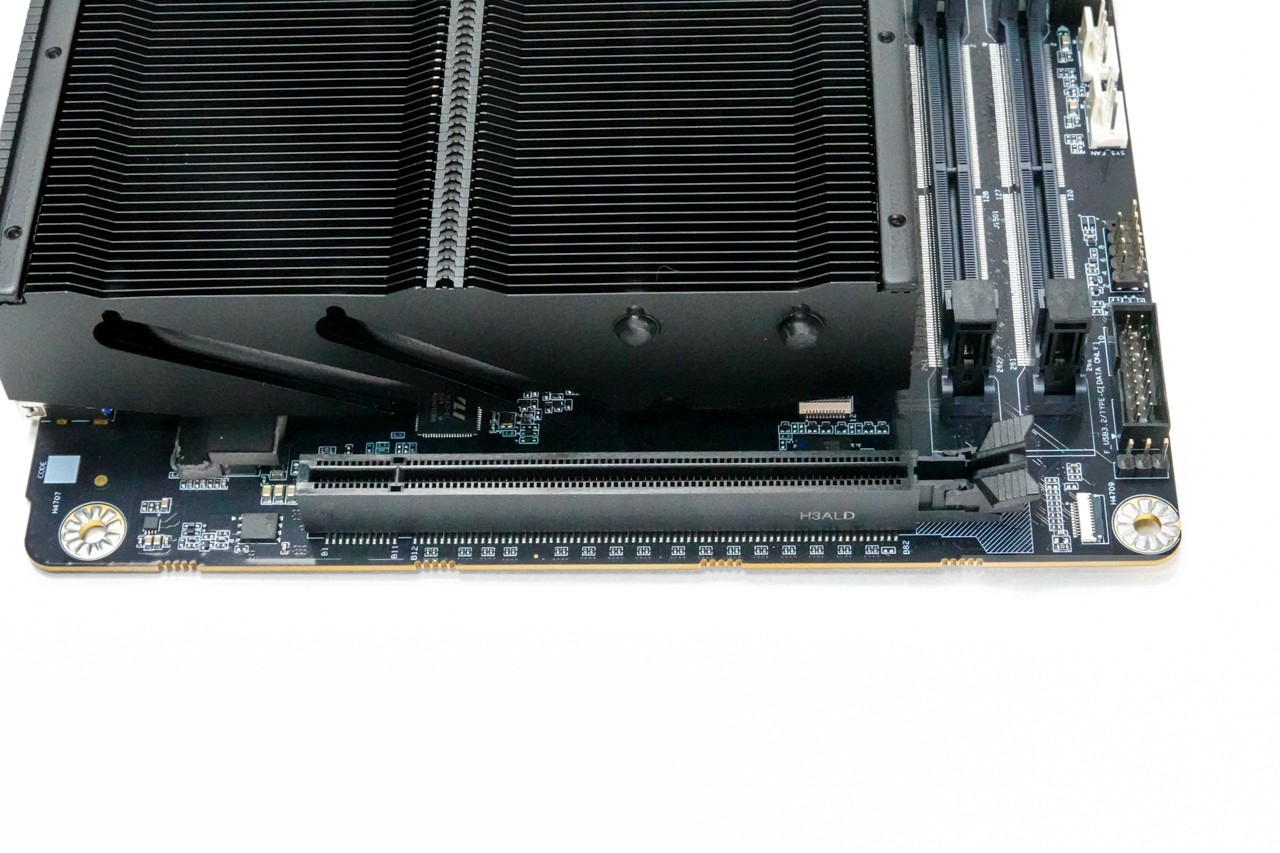

BD770iにはPCIe 5.0 x16のフルスペックスロットがあるので、超高性能グラフィックカードでも問題なく接続できます。
PCIe 5.0 x16 フルスペックスロット
次のページからは組み立てとベンチマークです。
組み立て
組み立てはごく一般的なmini-ITXとほとんど変わりません。ただ、細かいネジ留めの方法や、どのネジを使うのかなどがマニュアルに一切書いてない！
自作に慣れた人ならいいでしょうが、はじめてでは間違ったネジを使ってしまいそう。またドライバーはかなり細いものが必要でした。
まずM.2 SSDを設置します。

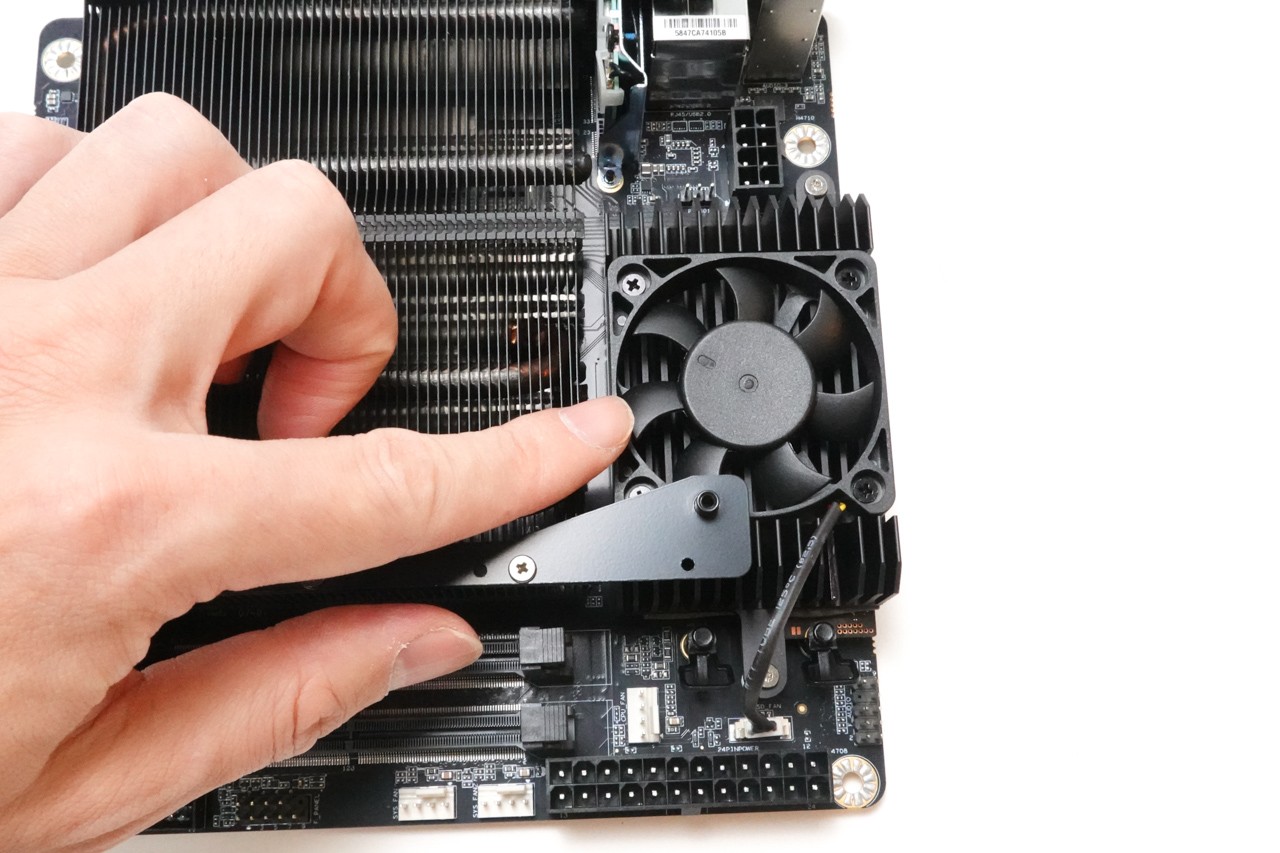

なぜかというと、CPUのプレートを付けるとその下になって、ヒートシンクが取り外せなくなるからです。
CPUファンプレートを付けるとM.2のヒートシンクが外せない
ヒートシンクを取り外し、内側の熱伝導体のシールを忘れずはがします。

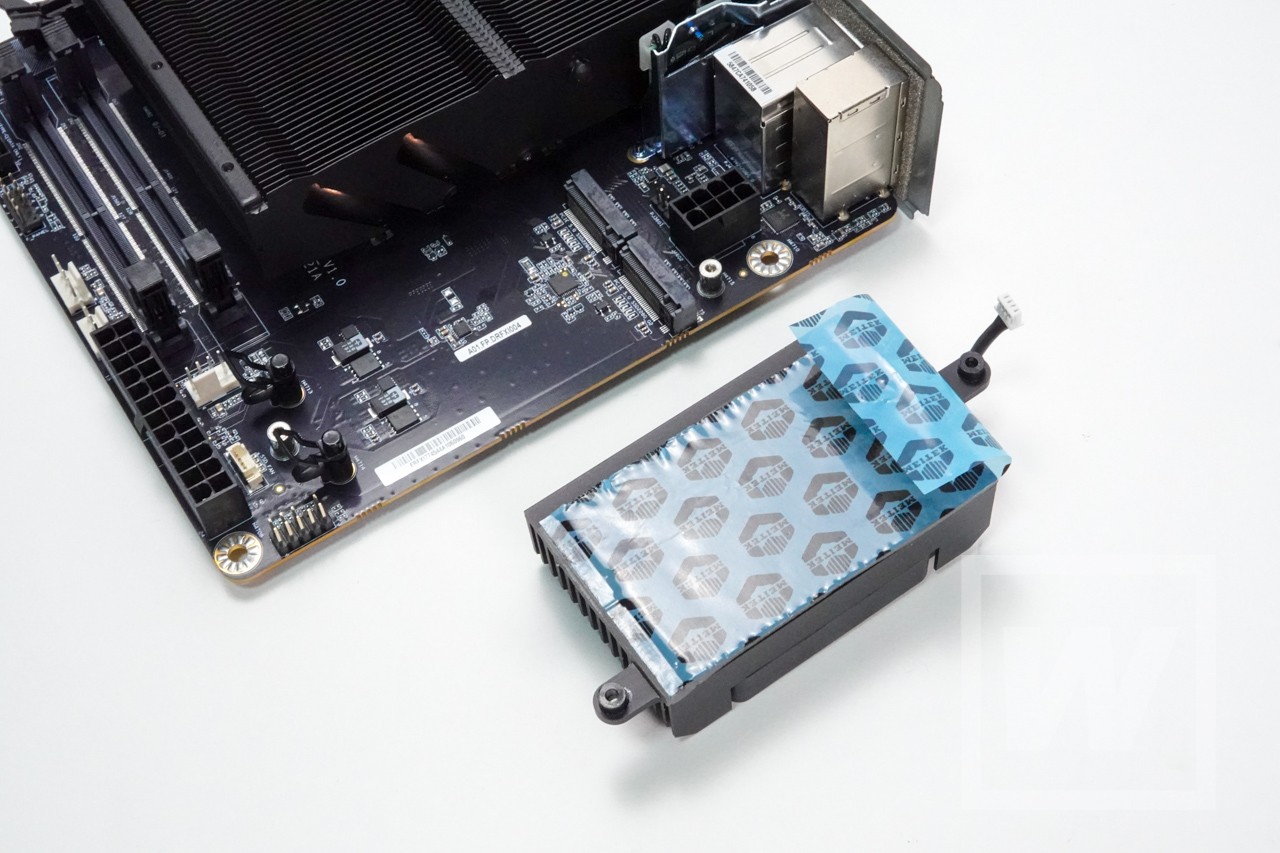

ヒートシンク付きを外す
M.2は２スロットありますが、熱伝導体は大きな１枚でした。

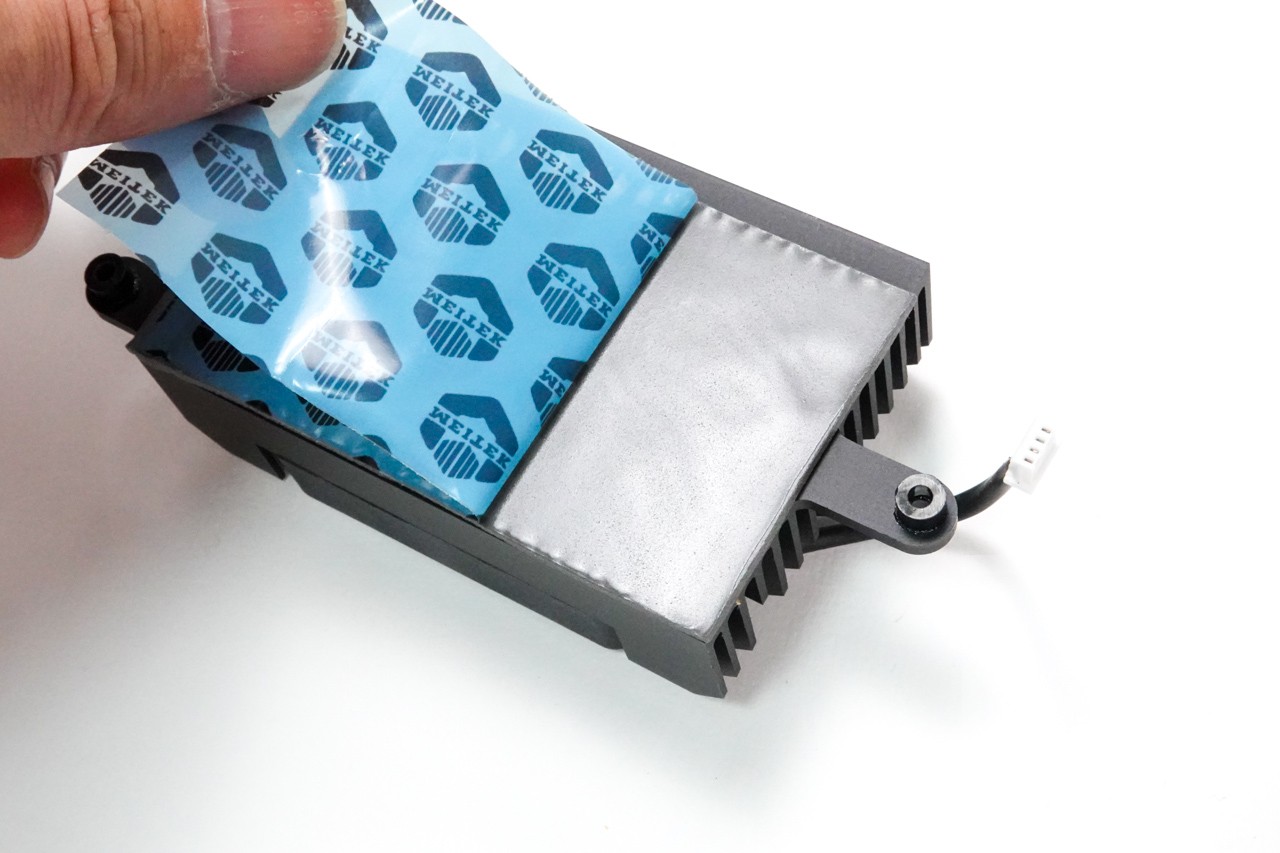

熱伝導体は大きな１枚
SSDを差しこみ、ネジ留めすればOK。ファンの端子も忘れずに挿しましょう。
次にCPUファンです。付属の２本のステーを取り付け、その上にファンを取り付けます。
CPUはセットアップ済みなので、緊張しながらソケットに入れたりグリスを塗ったりなど、初心者がつまづきやすい作業がないのがうれしい。

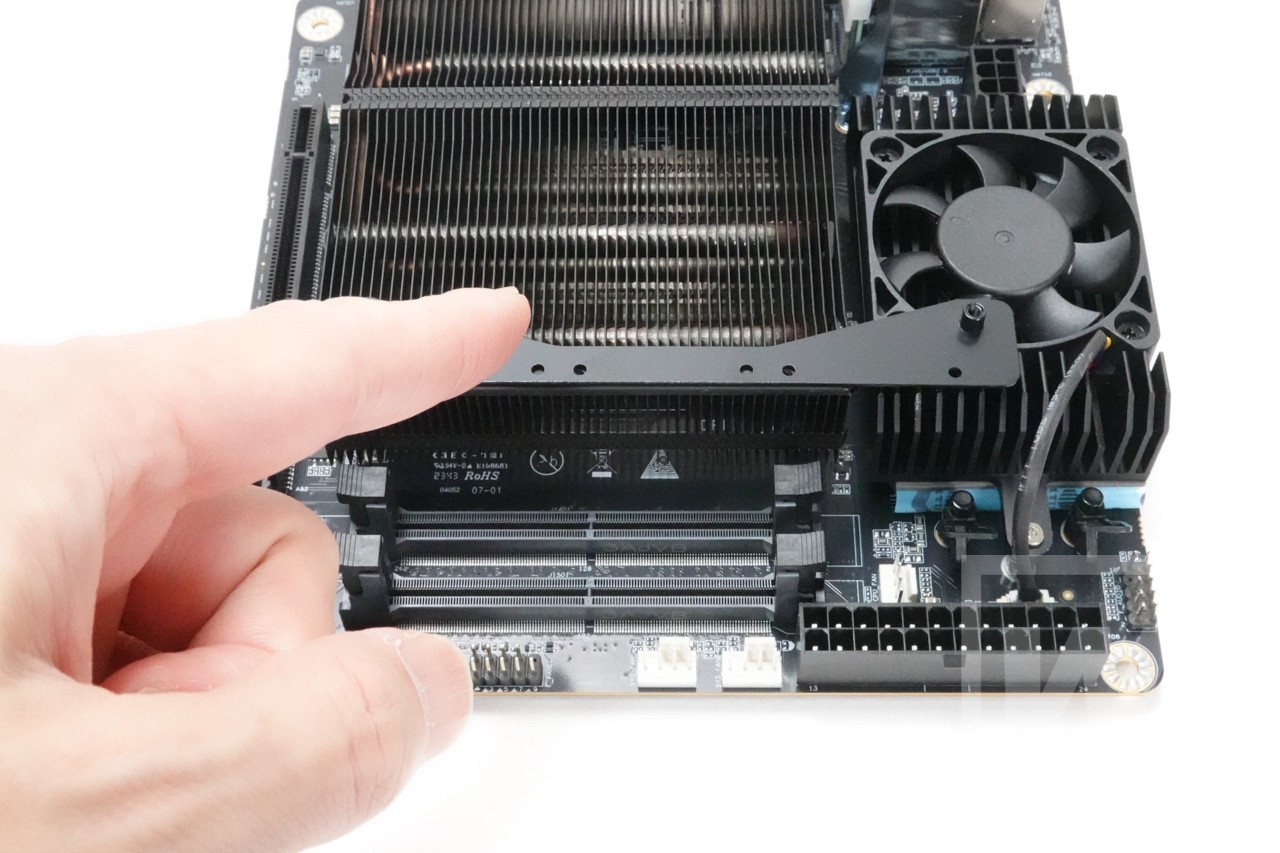

CPU用のファンステーの取り付け

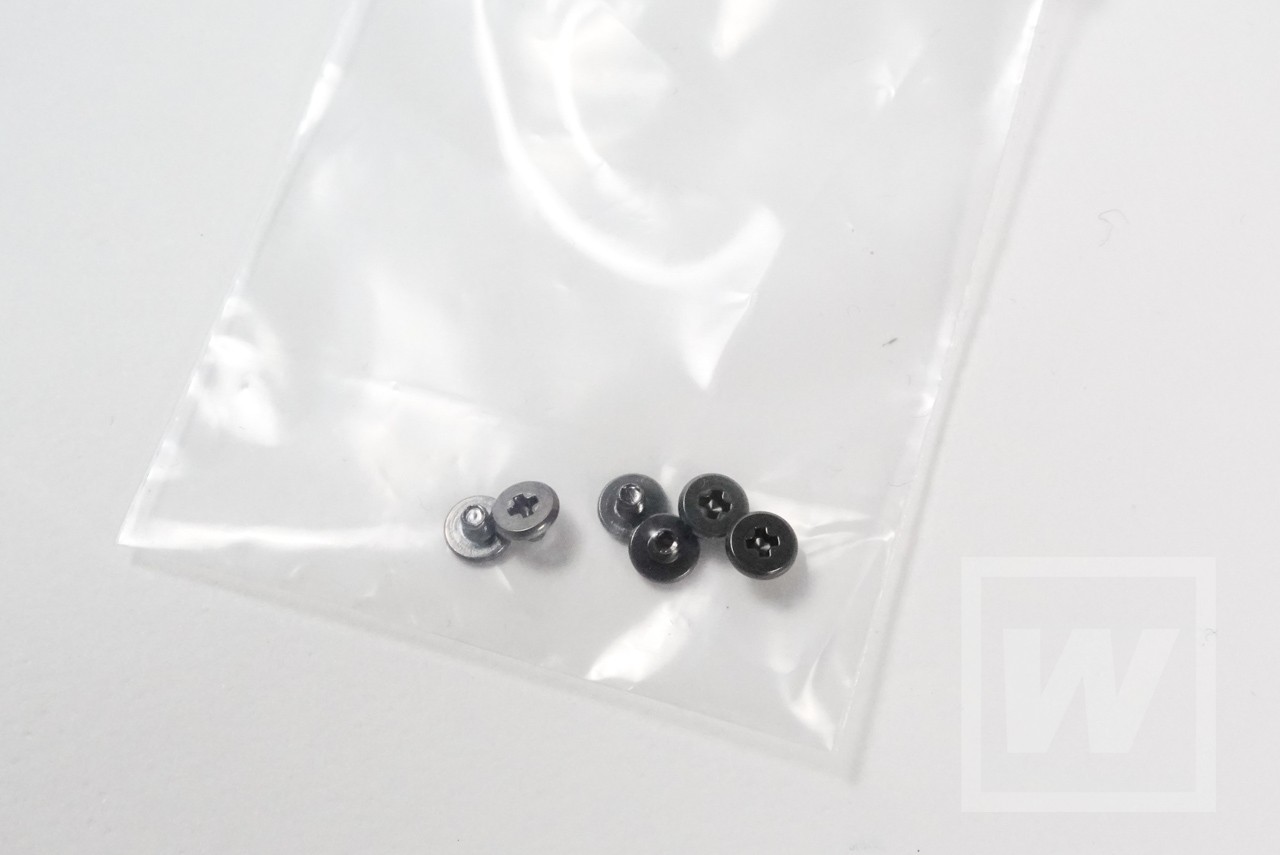

ネジはこの６個入りのもの。
CPUプレート用のネジ
このプレートはM.2側、PCIeスロット側のどちらかにオフセットできます。用途に応じて選べます。
PCIeスロットを使う予定がなければ、PCIeオフセットさせておくとM.2 SSDの交換が簡単になります。

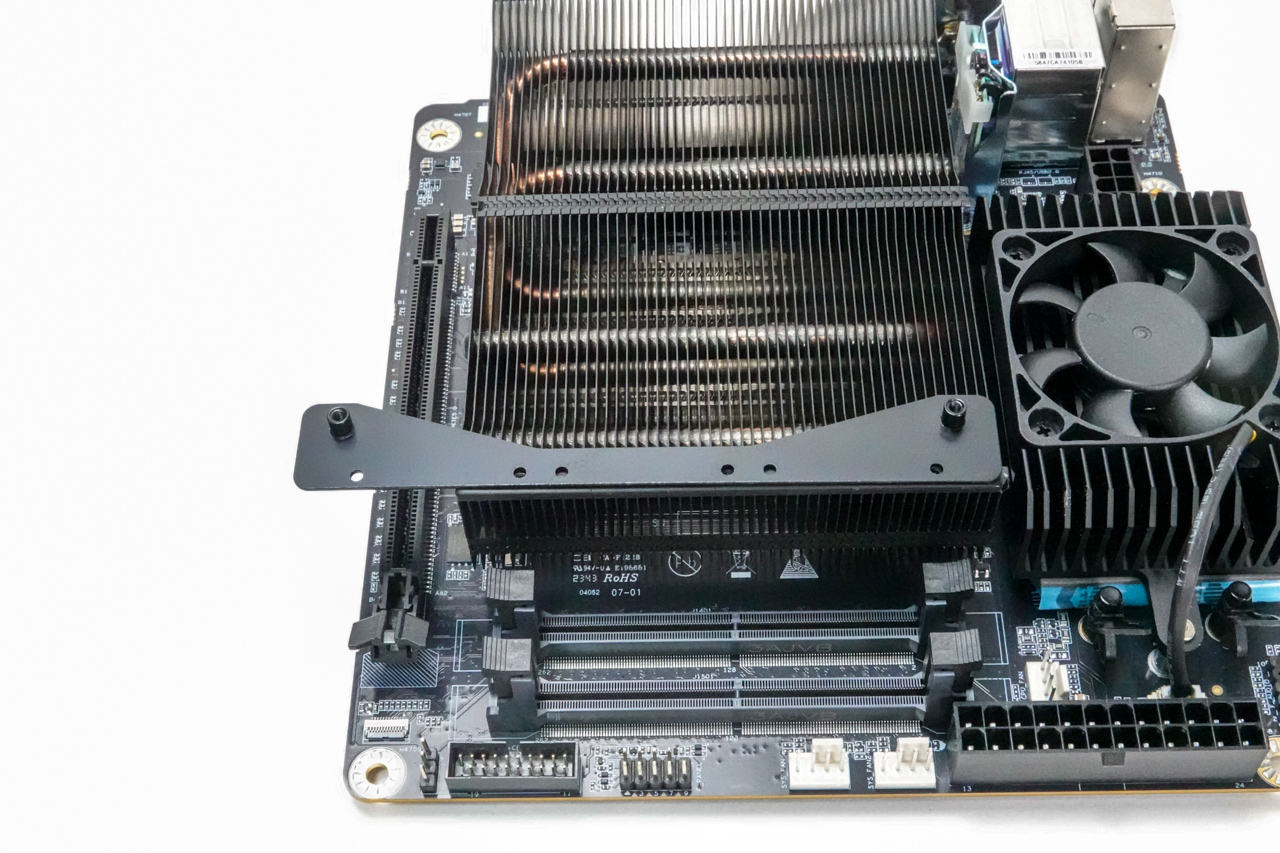

PCIe側へオフセット

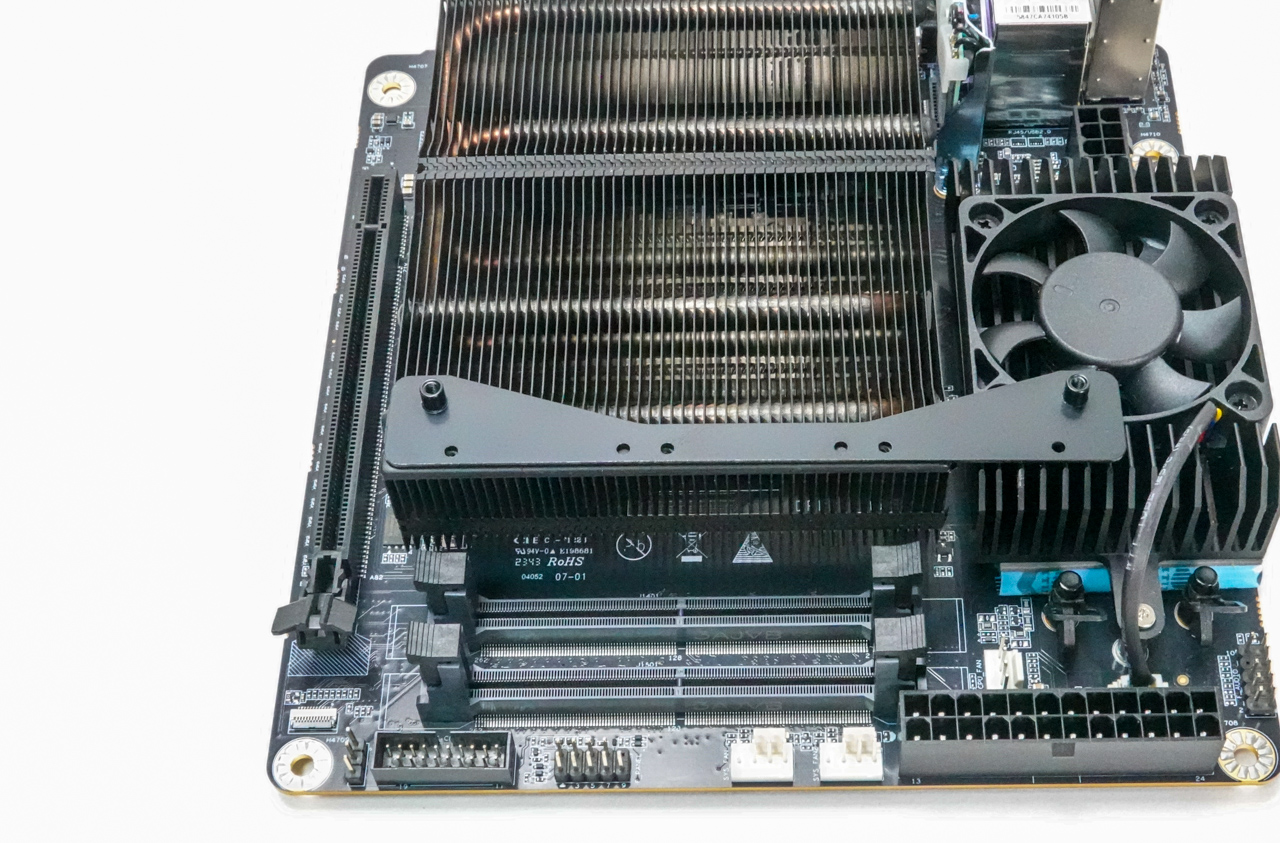

M.2 側へオフセット
CPUファンを設置。使うのは一番長い4本のネジです。プレートは空中に突き出しているので、裏から押さえながら締めないと曲がってしまいそう。気をつけたい。
しかもネジはネジ止め剤でけっこう固い。穴をナメないようにも気をつけましょう。
CPUファンコネクタはATX端子の後ろ側になります。忘れずつなぎましょう。
次にバックプレートです。
そのまま取り付けようとしたら、無線アンテナのナットで奥まで入りません。このアンテナ部分のナットを外して、プレートを入れてから、また締めないといけません。
もちろんマニュアルには書いてない。(笑)

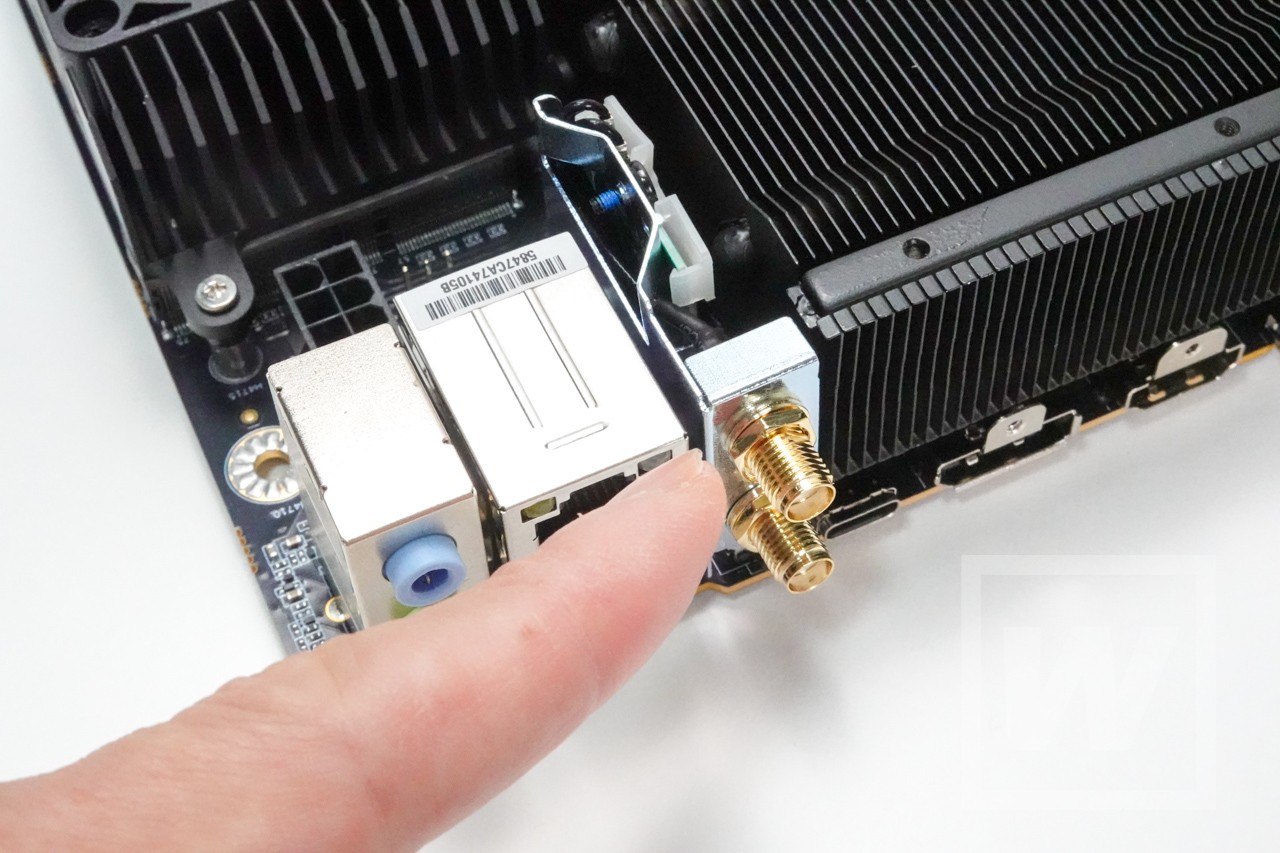

- 根元にナットが止まっている

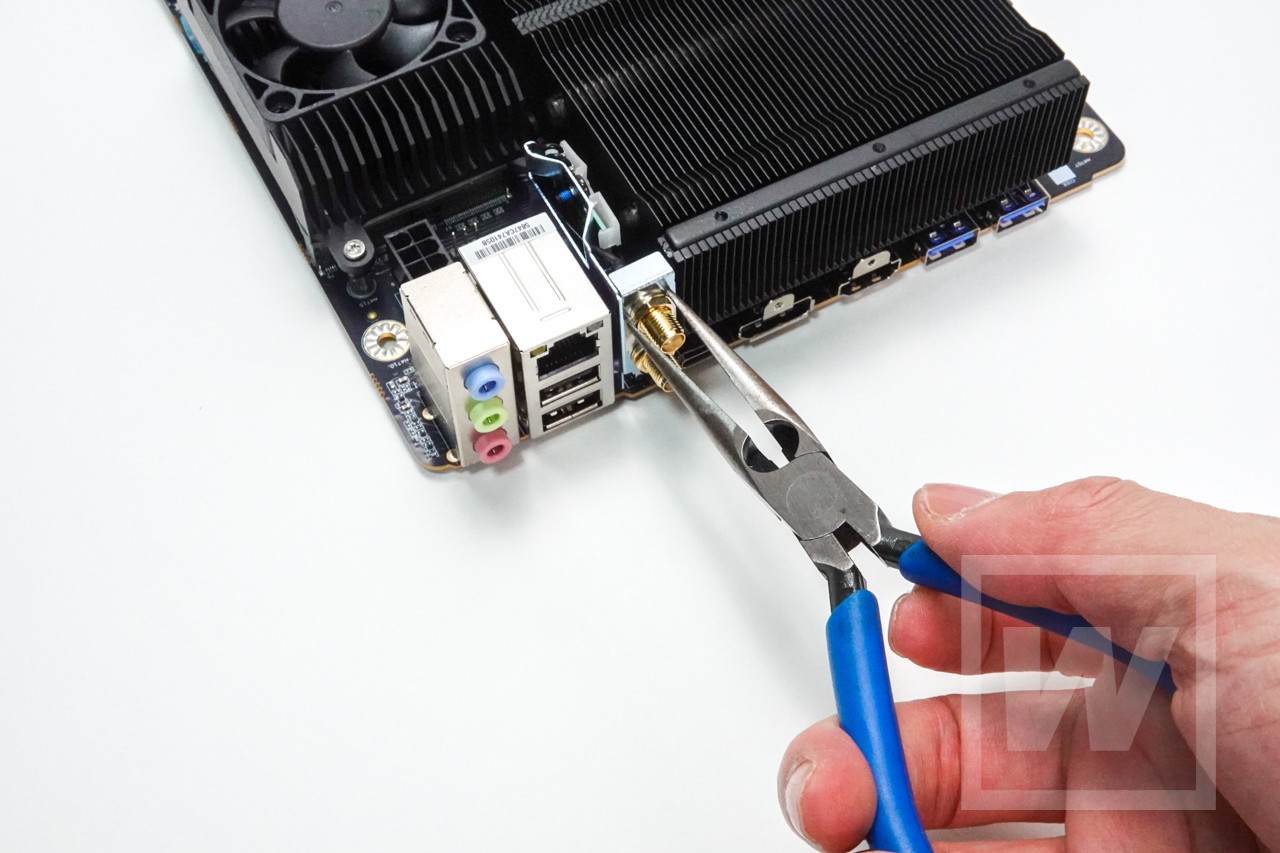

- ナットはラジオペン字などでゆるめる

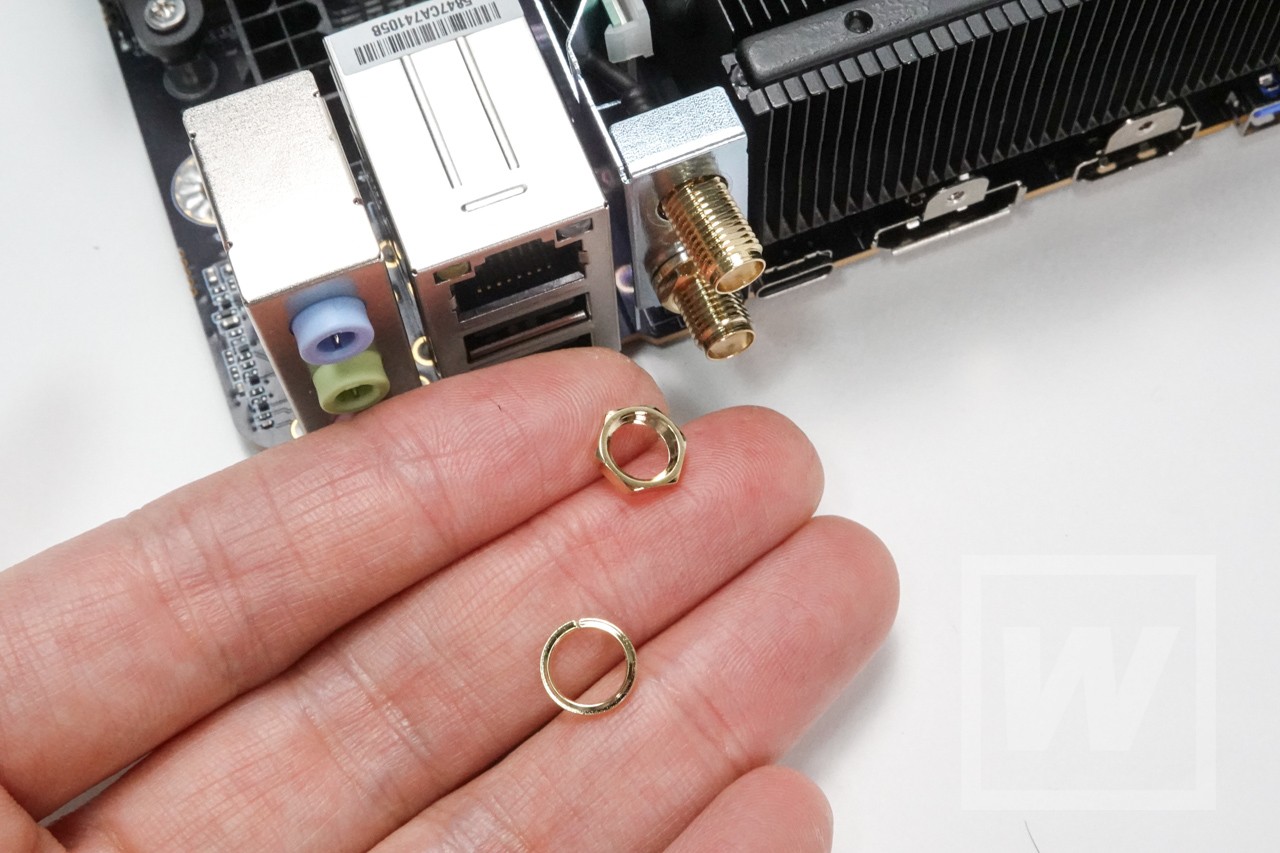

- 取り外したところ
DP端子付近も２カ所のネジ留めが必要です。

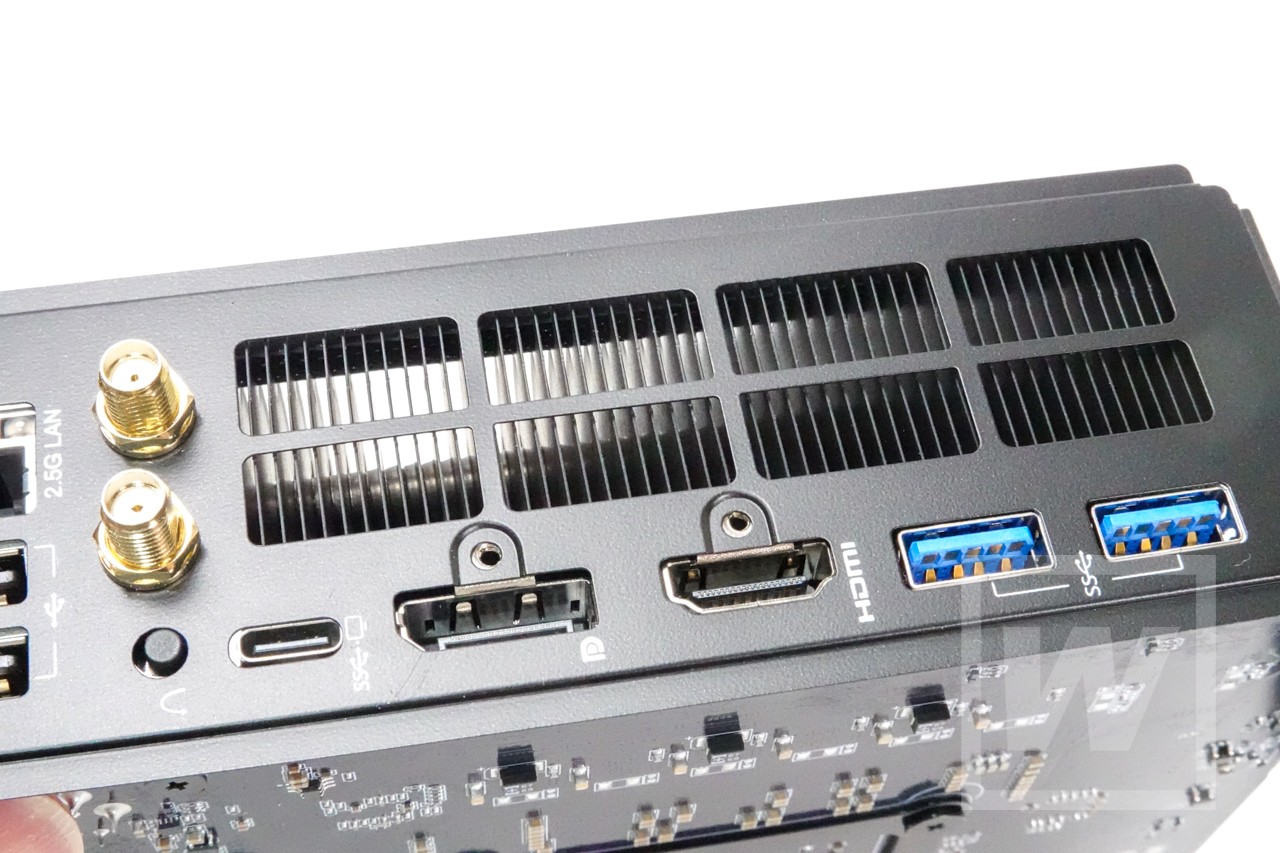

DPとHDMI付近にもネジがある

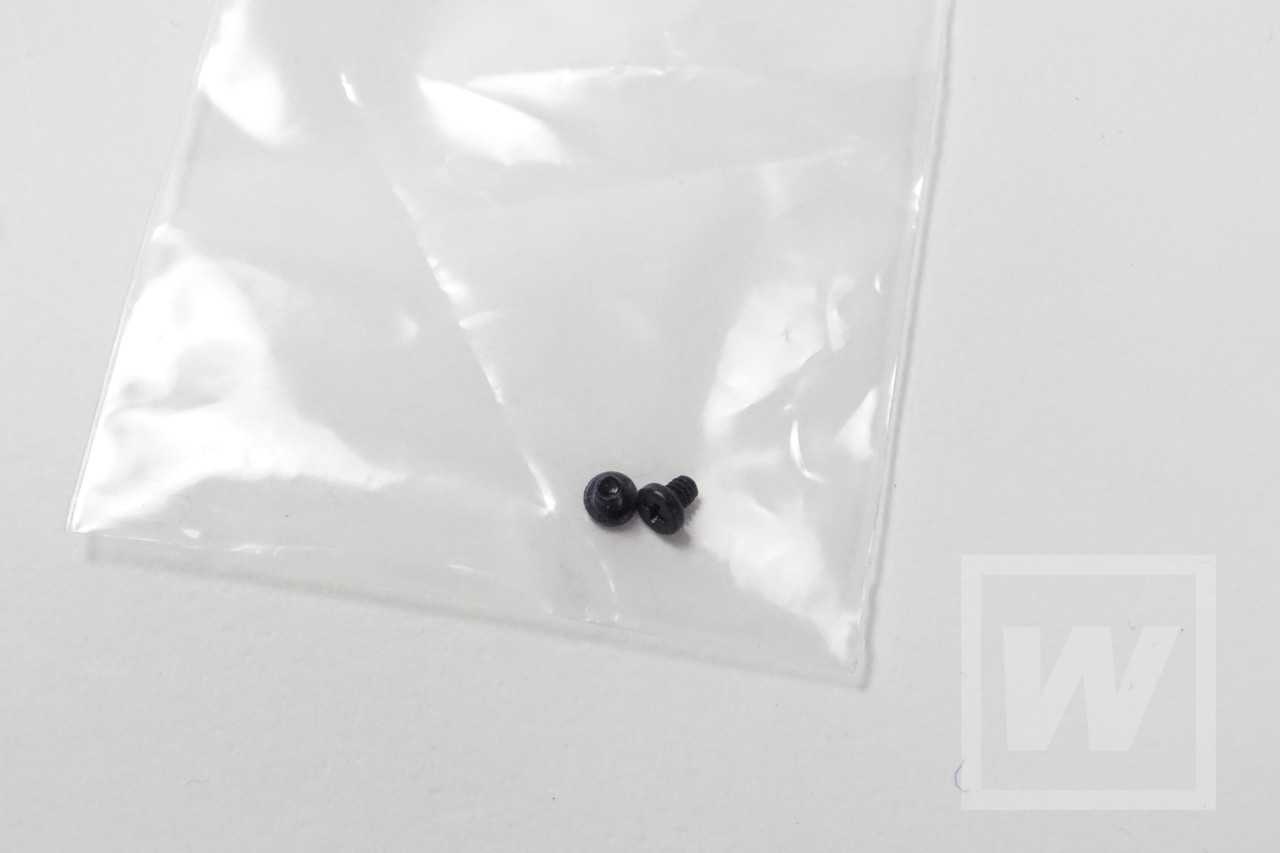

使うのはこの２個入りの小さなネジ。ただしネジ穴がかなり小さいです。精密ドライバー（たぶん#0000とか）用だと思われます。筆者はその大きさを持っておらず、急きょ極細のマイナスドライバーで締めました。せめて#1や#0ぐらいの一般的なネジにしてほしい。

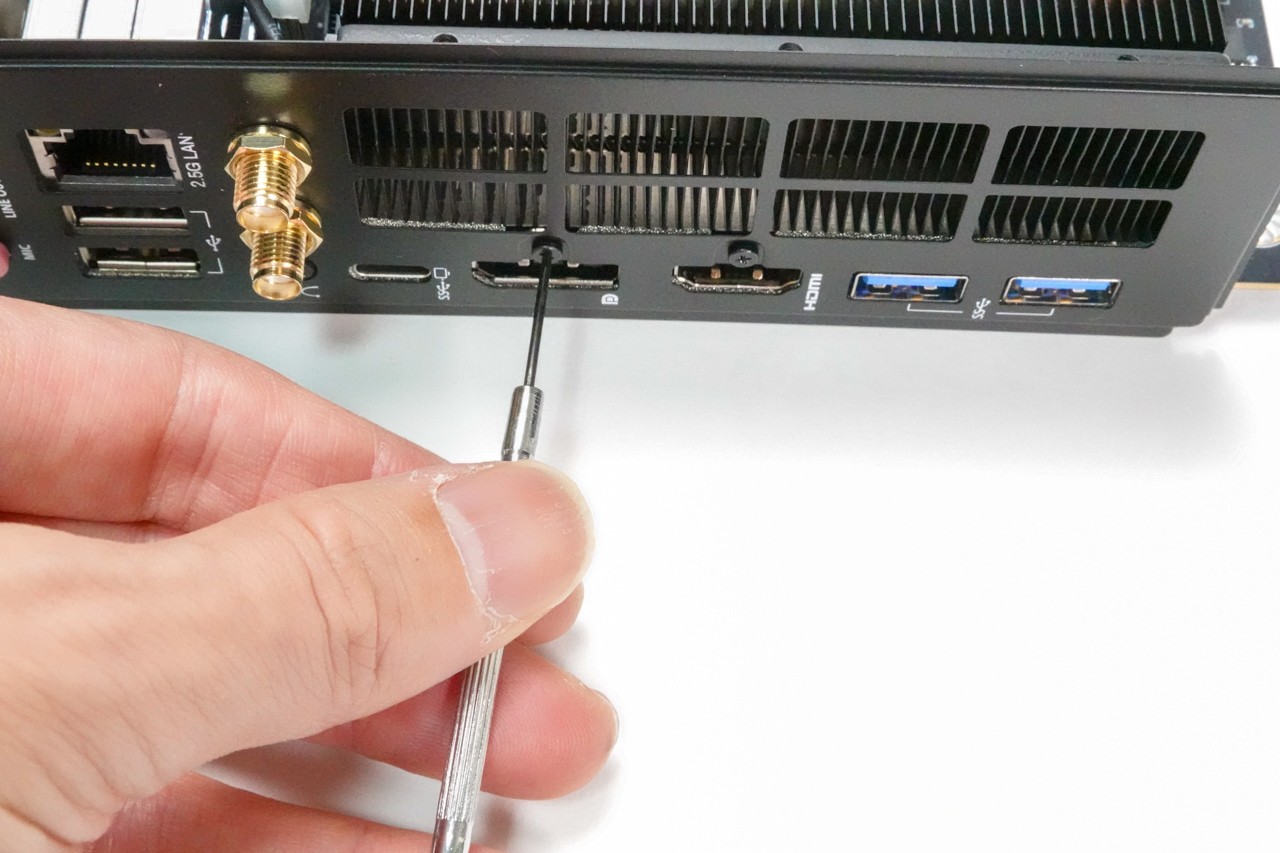

ピッタリのドライバーがなかったので、極細のマイナスドライバーでかろうじて締めた
起動

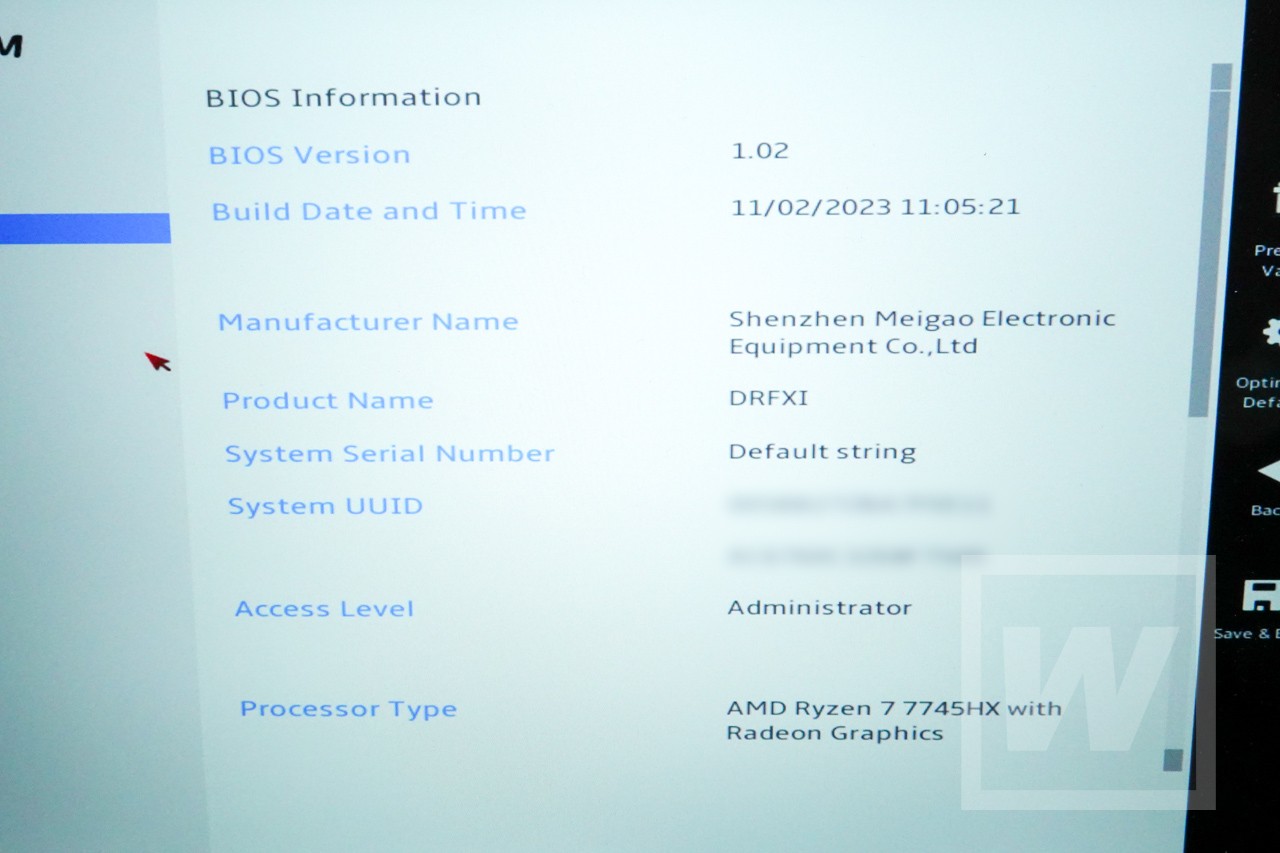

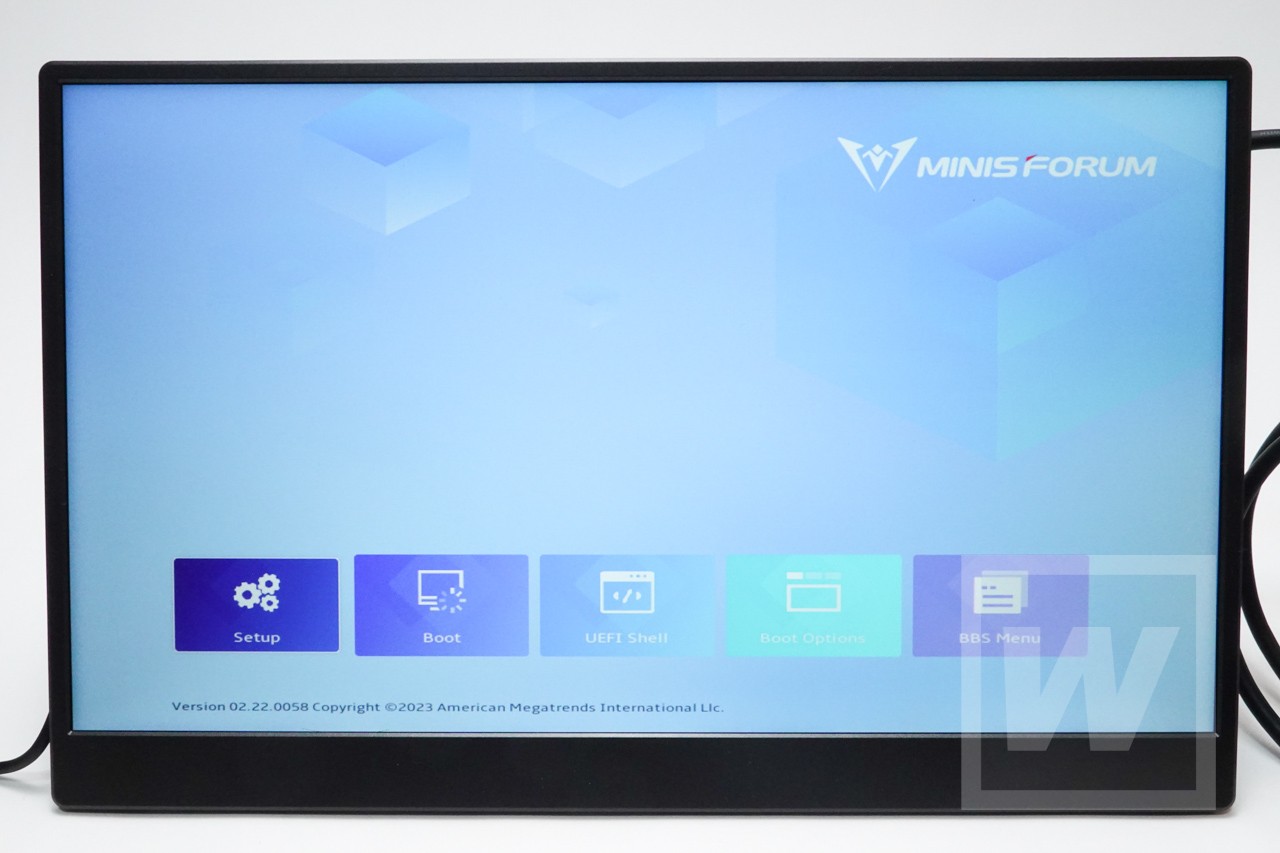

起動すると無事にBIOS画面が出ました。購入時点のバージョンは1.02。
設定は一般的なPCのような大まかなもので、オーバークロック項目などはありません。
設定可能な項目は一般的なPCと変わらない
ベンチマーク
ではベンチマークを取ってみましょう！
デスクトップ用 65WのRyzen 7 5700Gと比較してみます。
| Ryzen 7 7745HX（レビュー品） | 8コア/16スレッド ZEN4 dTDP 55W |
|---|---|
| Ryzen 7 5700G | 8コア/16スレッド ZEN3 dTDP 65W |

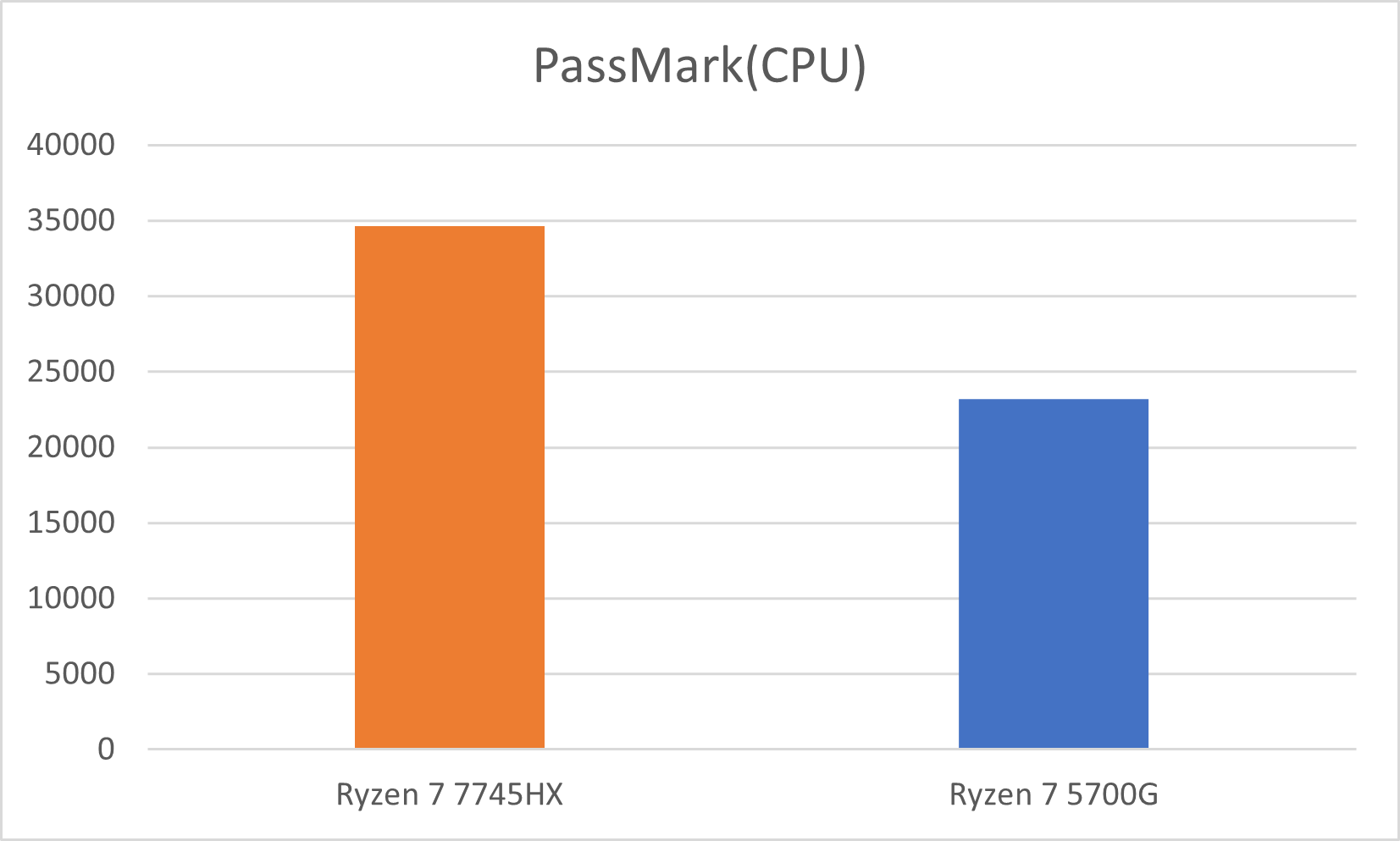

PassMark（CPUテスト）
| Ryzen 7 7745HX（レビュー品） | 34640 |
|---|---|
| Ryzen 7 5700G | 23233 |
Ryzen 7 5700Gから10000ポイントの大幅アップです！おどろきのスコア。
近いスコアのCPUを見ると、
- モバイル用Intel Core i9-12950HX（32,964）
- デスクトップ用 AMD Ryzen 7 7700（34,801）
- デスクトップ用 Intel Core i7-12700K（34,713）
などです。どれほどの実力か、うかがい知れます。

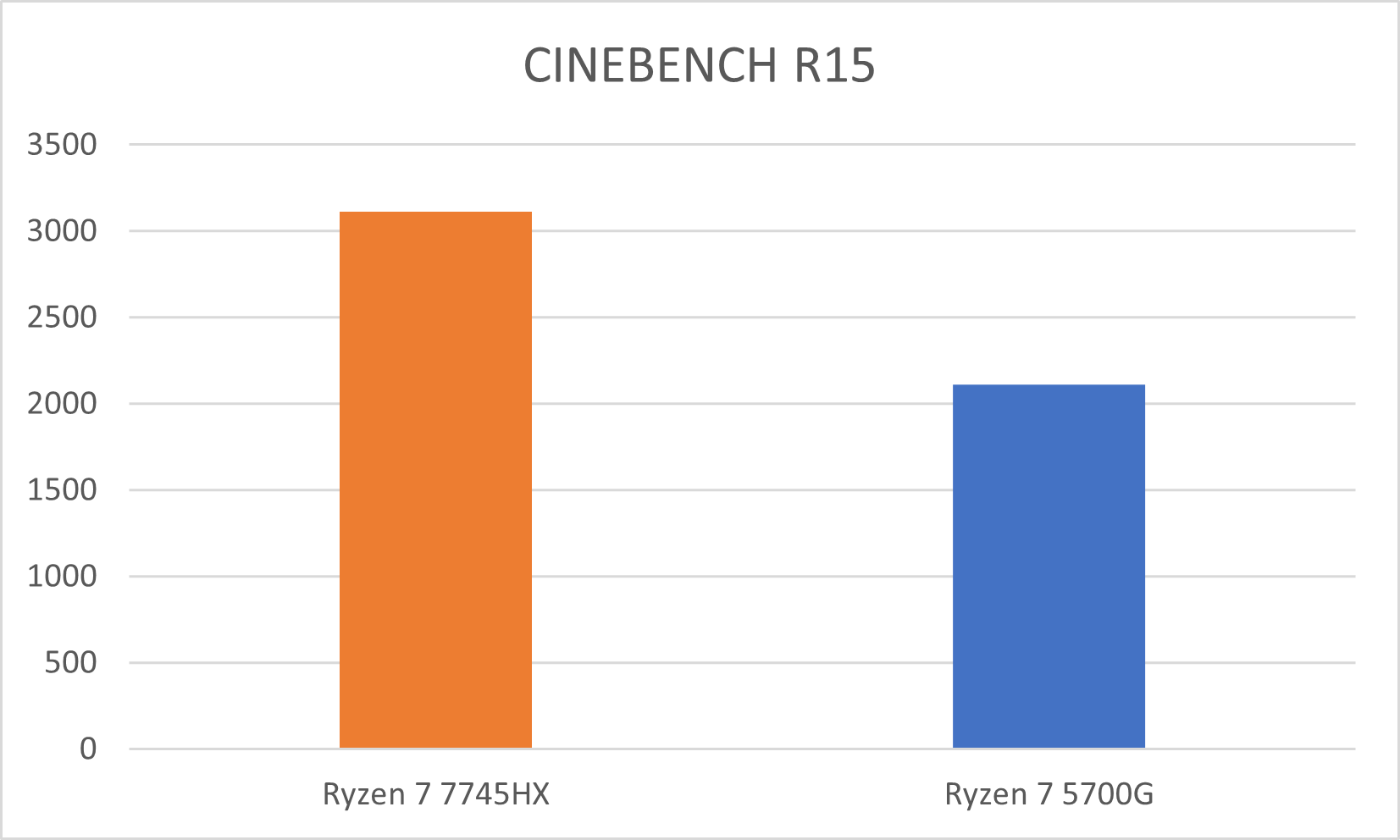

CINEBENCH R15（CPU）
| Ryzen 7 7745HX（レビュー品） | 3112 |
|---|---|
| Ryzen 7 5700G | 2112 |
CINEBENCH R20（CPU）
| Ryzen 7 7745HX（レビュー品） | 7455 |
|---|---|
| Ryzen 7 5700G | 4963 |
すべてのテストで30%もしくはそれ以上のスコアをたたき出しています！
デスクトップ用のRyzen 7 5700Gを完全に抜き去っており、競り合う場面すらありません。圧勝といえます。
最新のIntel 14シリーズや、Ryzen 9には及びませんが、それでも一時期のハイエンドを超えている のはすごすぎる。
電力を制限しないモバイルCPUのポテンシャルはあなどれません！
消費電力
消費電力を見てみます。比較対象はRyzen 7 5700Gです。最低電力、最高電力を比較しました。（HWiNFOによるログ取り）

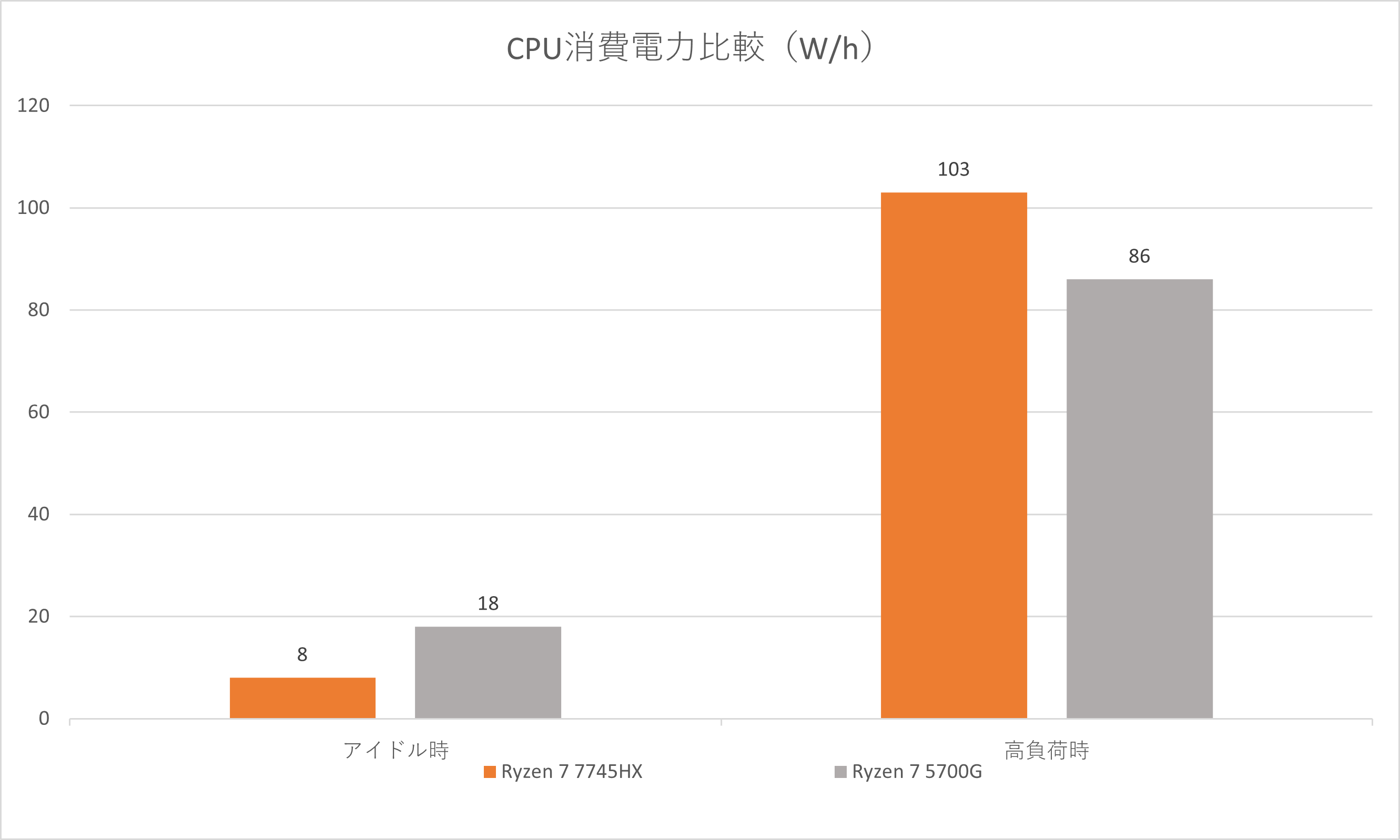

Ryzen 7 7745HX消費電力比較
Ryzen 7 5700Gも比較的省電力なタイプですが、アイドル時は18Wが最低値で、平均は20Wほどです。
Ryzen 7 7745HXはさすがにモバイル用CPUだけあって、アイドル時は見事に電圧が下がり、消費電力はわずか8W。1コア1Wぐらいしか消費していない計算です。豆電球か。平均は10W付近です。
高負荷時では、Ryzen 7 5700Gは85Wほどまで上がります。これまたデスクトップ用としては標準的。
逆にRyzen 7 7745HXは予想外に消費電力が上がり、なんと100W台に突入 します。ノートPCではここまで上がることはまれだと思いますが、電力が豊富なデスクトップでは、フルパワーで一気に処理を終わらせようしている感じです。
モバイル用CPUだからどんな条件でも低消費電力だとは言えないようですね。
普段は低負荷の作業が多く、たまに高速処理が入るなら良いのですが、常に高負荷な状態では、予想外の消費電力となるかもしれません。
もちろん100Wなりの熱を発生しますので、安めのケースファン（be quiet! 12cmファン）ではバラック状態でも93℃まで上がってしまいました。
強力な風圧のXPG Vento Pro 120 PWMなら最高でも86.2℃で抑えきりました。ベンチマーク後もすみやかに温度が下がります。12cmファンはいろいろ選べますが、やはりファンの性能には気を付けたいところです。
それでも、少し前のCore i9に迫る性能を空冷で十分に抑えきることができるのは、Ryzen 7 7745HXならでは。このバランス感覚にピンと来る人は「買い」だと思います。
WTS的まとめ
以前はコアも機能も削って作られていたモバイルCPU。ですがRyzen 7 7745HXは、デスクトップ用Ryzenを低消費電力にアレンジしただけ、という感触です。
豊富な食事（電力）を与えれば、まるで食事制限をしていたボクサーが生き返ったかのように、非常に高いパフォーマンス発揮します！(笑)
小型PCでも熱をそれほど気にせず組み込め、しかも少し前のハイエンドに追いつくほどのスコアを記録する、非常に楽しいマザーボードです！おすすめします。
