どうも、太田アベル(@LandscapeSketch)です。
Lenovo Legion C530をできる限り改造して、現状MAXでパーフェクトなマシンに仕上げる「Lenovo Legion C530限界突破！魔改造スレ」、第2弾になります。
前回の記事では、Legion C530の寸法を調べ、部品を集めるところまで完了しました。
集めた部品はこちら！（事情があって電源ユニットは除外。理由は後半に！）
今回から実際に改造をしていくことにします！
さあ無事に組めるのか！？
パネル類を全て外す

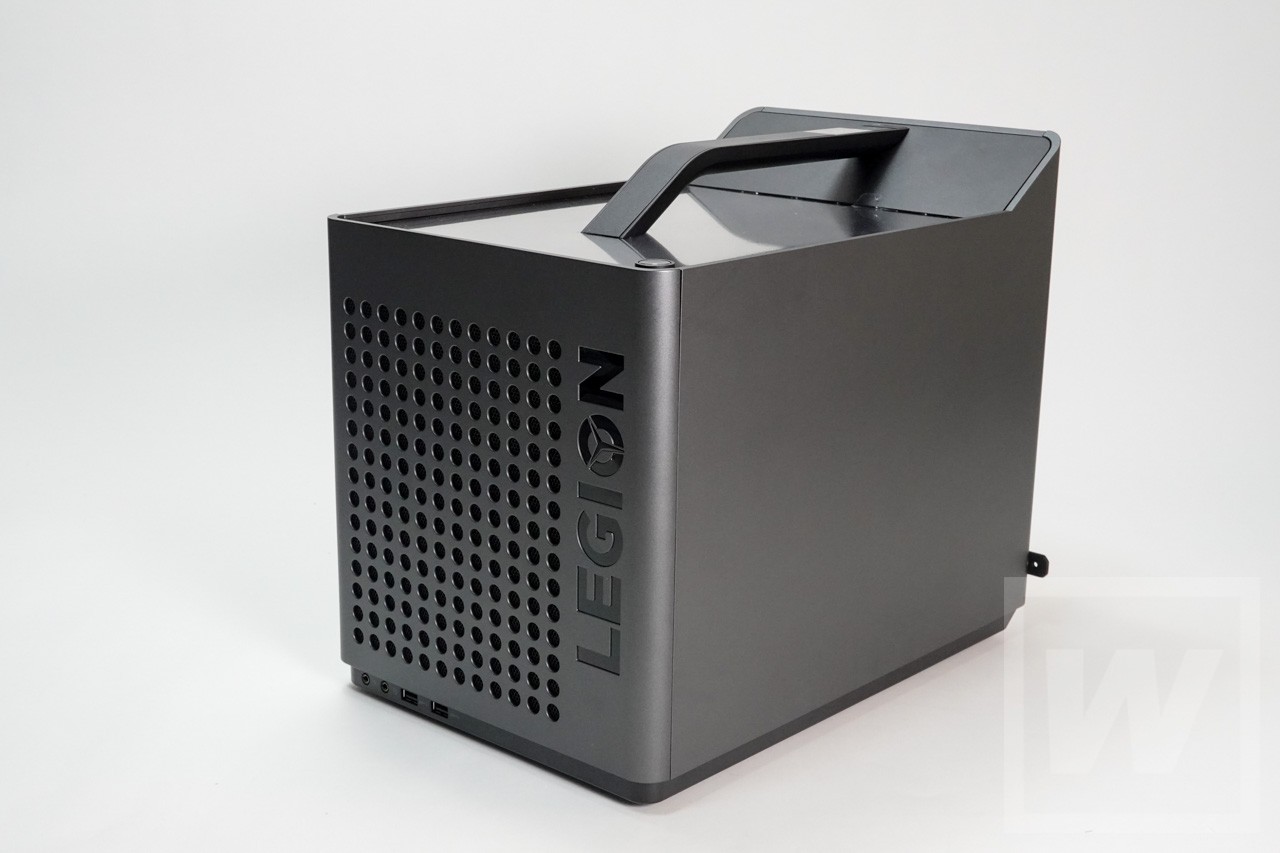

Legion C530は側面全てが化粧パネルに覆われています。まずはこれらを外していきます。
ちなみに、Lenovoからは詳細な分解手順がPDFで公開されています。読みながら進めば、安全に破損のリスクを抑えて開くことができるでしょう。（もちろん、マニュアルに沿ったからといっても、改造が保証されるわけではありませんよ）
Lenovo Legion C530/C730Hardware Maintenance Manual（PDF）

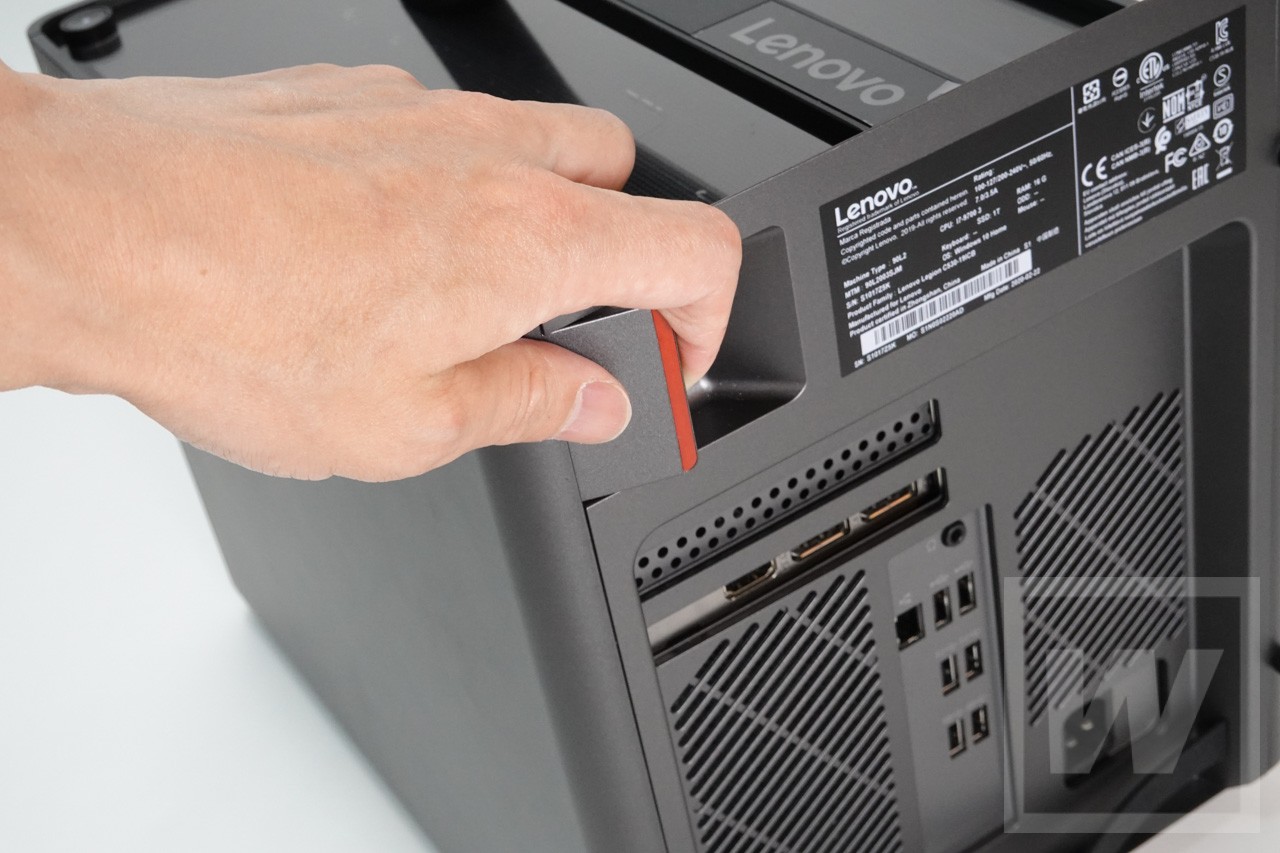

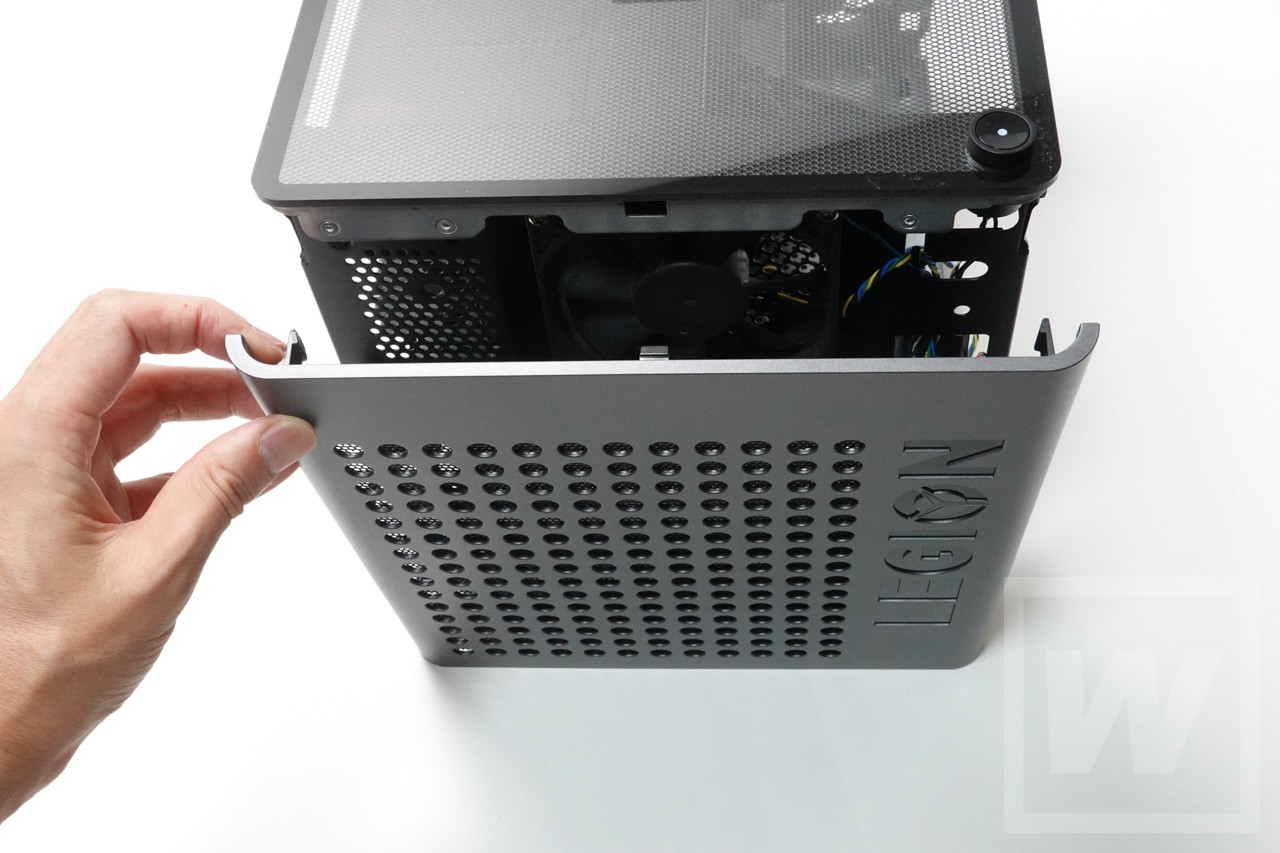

正面から見て右側（CPU、GPU側）パネルは、ノッチを持ち上げて引くだけでカンタンに取り外せます。
正面から見て右側（電源ユニット側）パネルは、後ろの2本のネジを外し、スライドさせれば取り外せます。

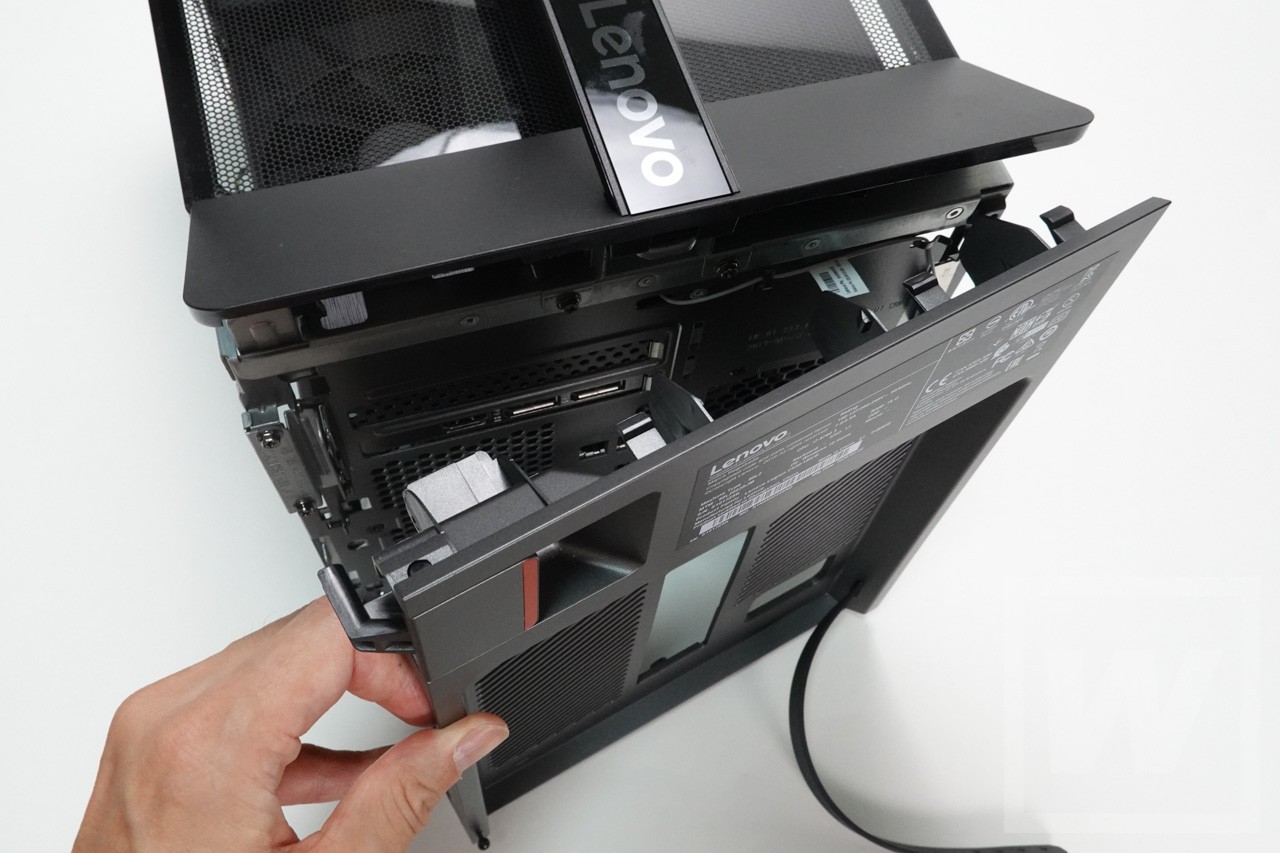

正面パネルは左右からツメで止まっています。パネルを軽く引っぱりながら、左右のツメを外していけばパカッと取れますが、Legionのロゴマーク部分のLEDケーブルがつながっていますので、いきなり強く引っぱらないようにしてください。切れます。
軽く引きながら爪を外していく
LEDの配線に注意！

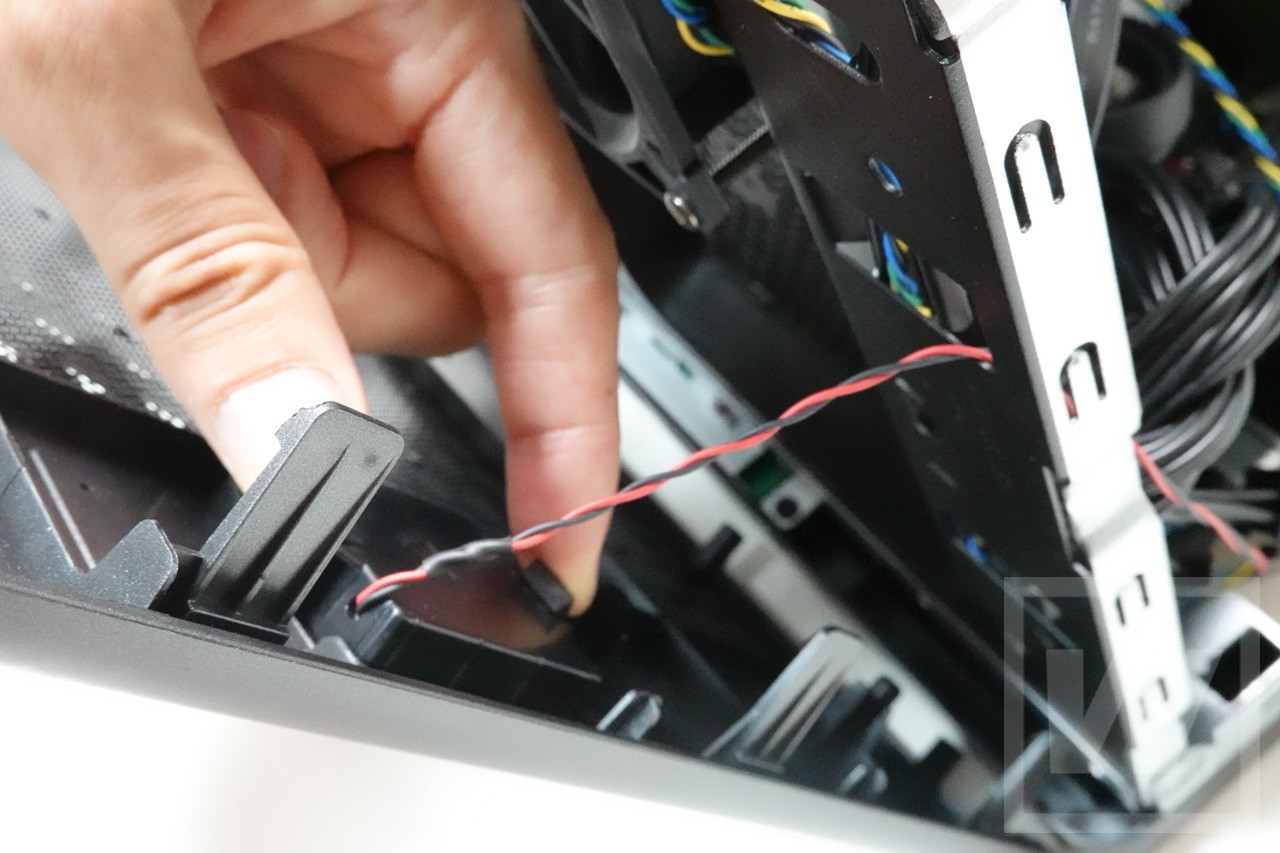

LED部分もツメで止まっています。けっこうかたいので慎重に外してください。

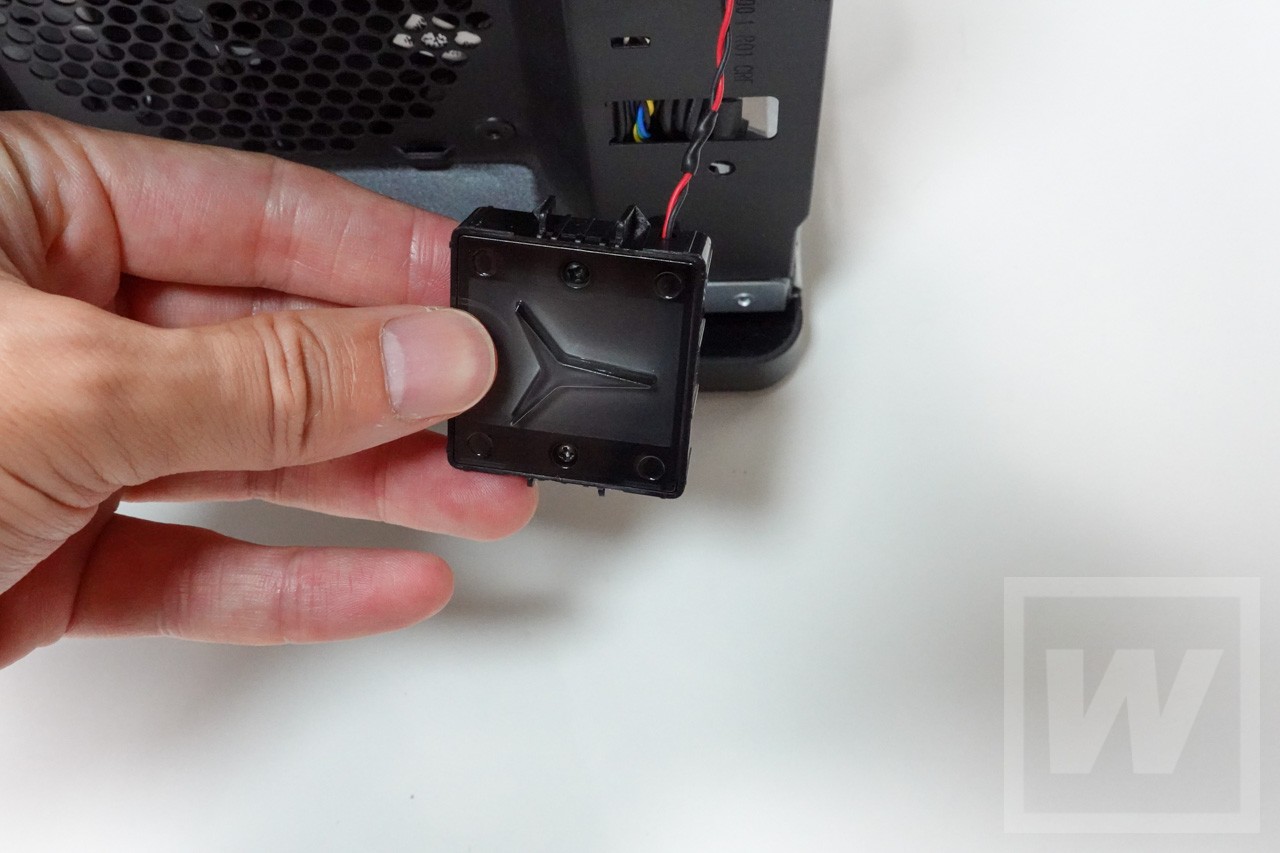

LEDユニットが外れました
LEDユニットを取ったら全て外す

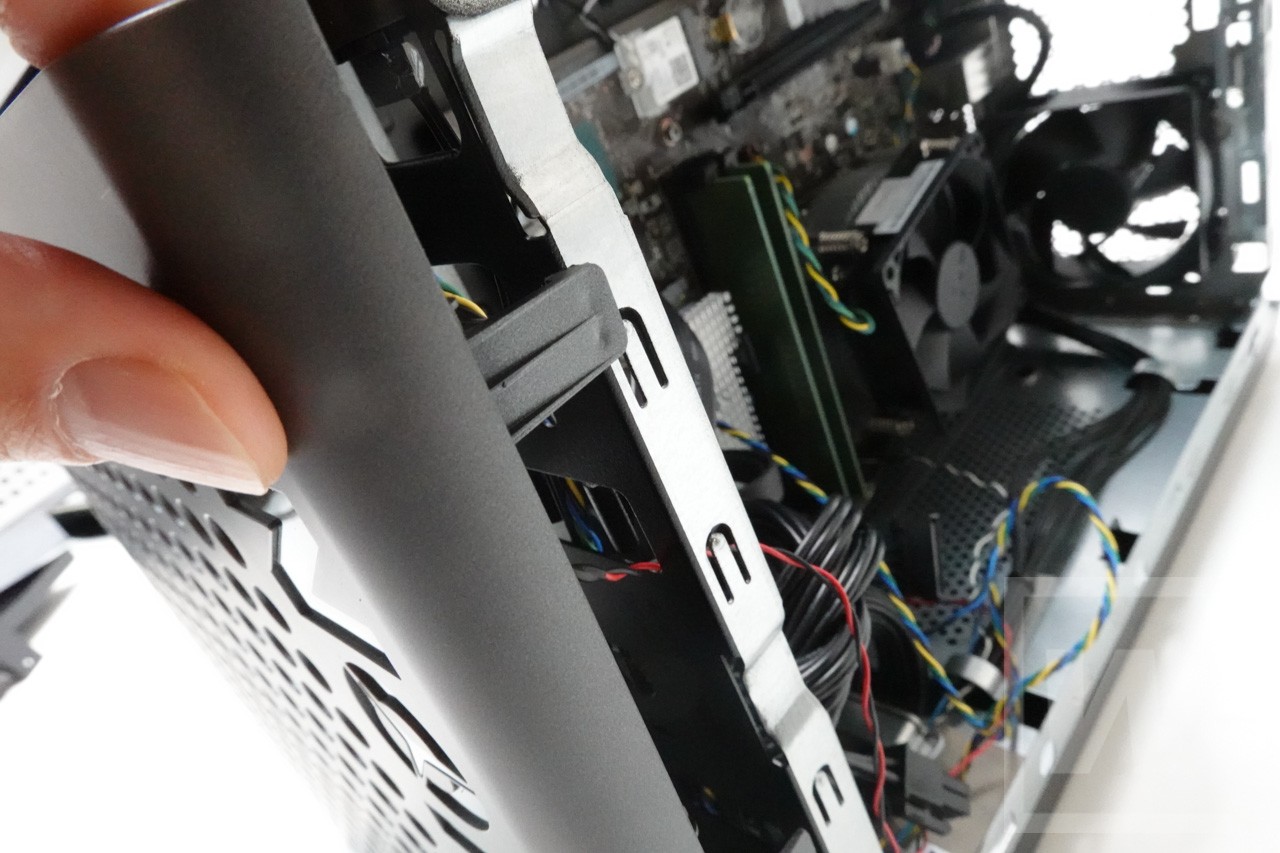

最後に背面パネル。全てのケーブルを外し、ケーブル固定のゴムベルトを外しておきます。右側から4本のネジをはずしてから、ツメをゆるめていきます。中央部分がひっかかってけっこうかたいので、ここも慎重に引っぱってください。

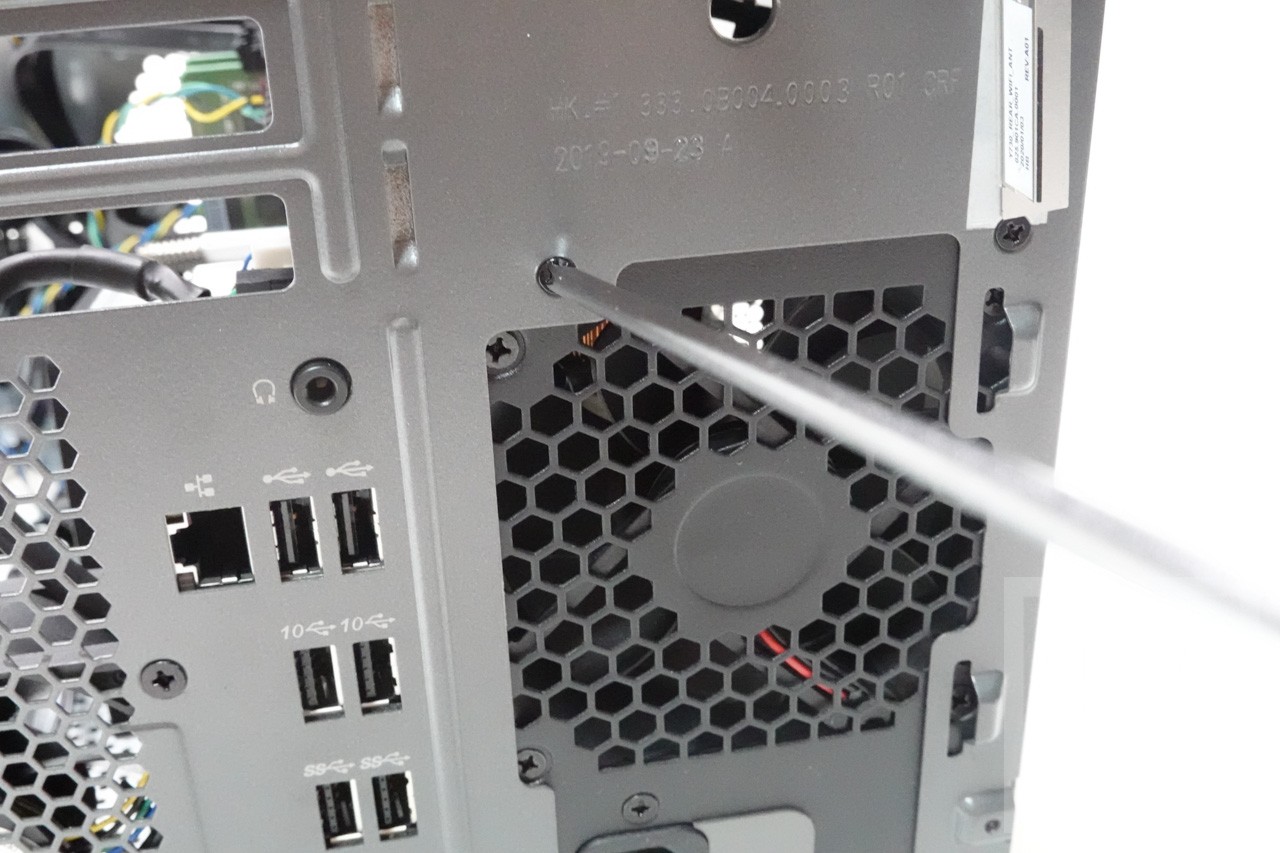

まずは側面の4本のネジを取る
中央がかなりがっちりはまっている。注意。

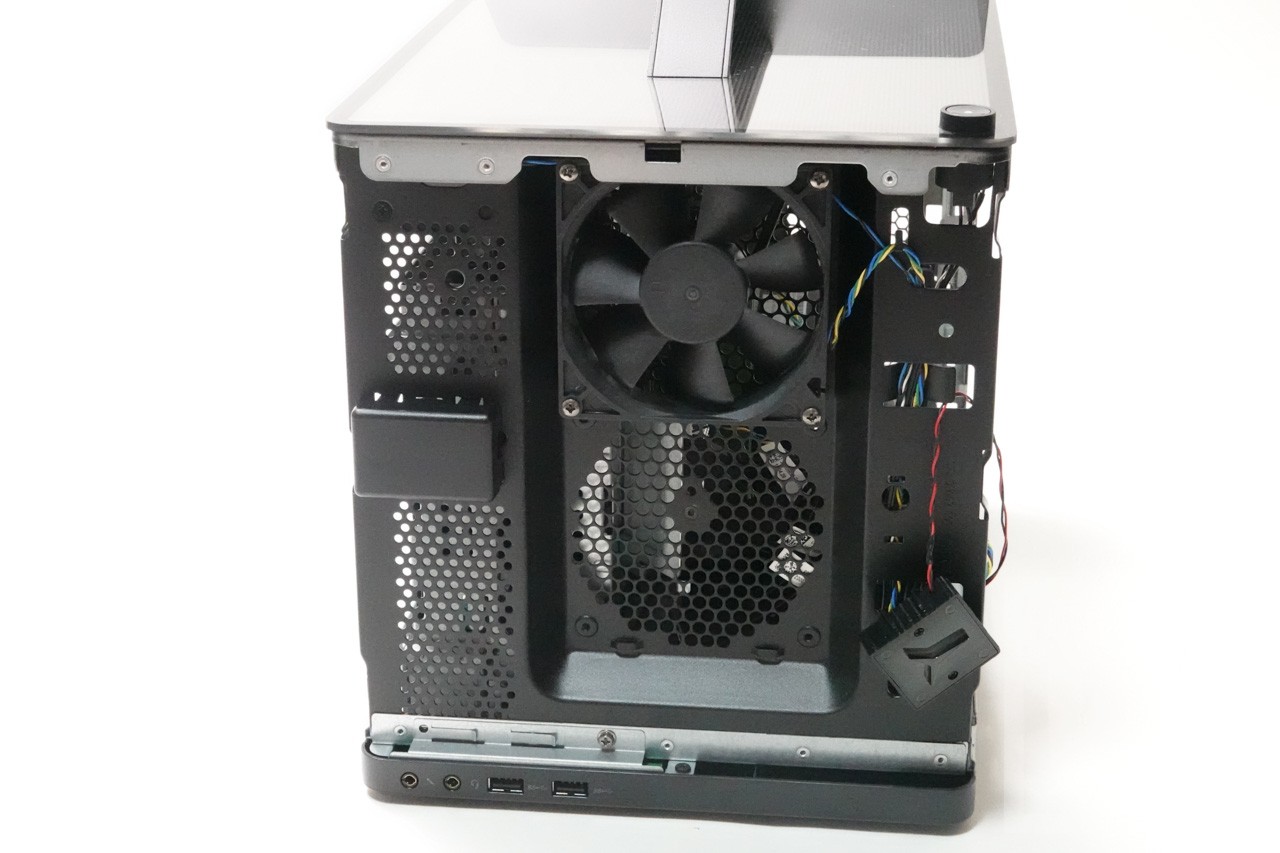

これでフレームが丸はだかになりました！

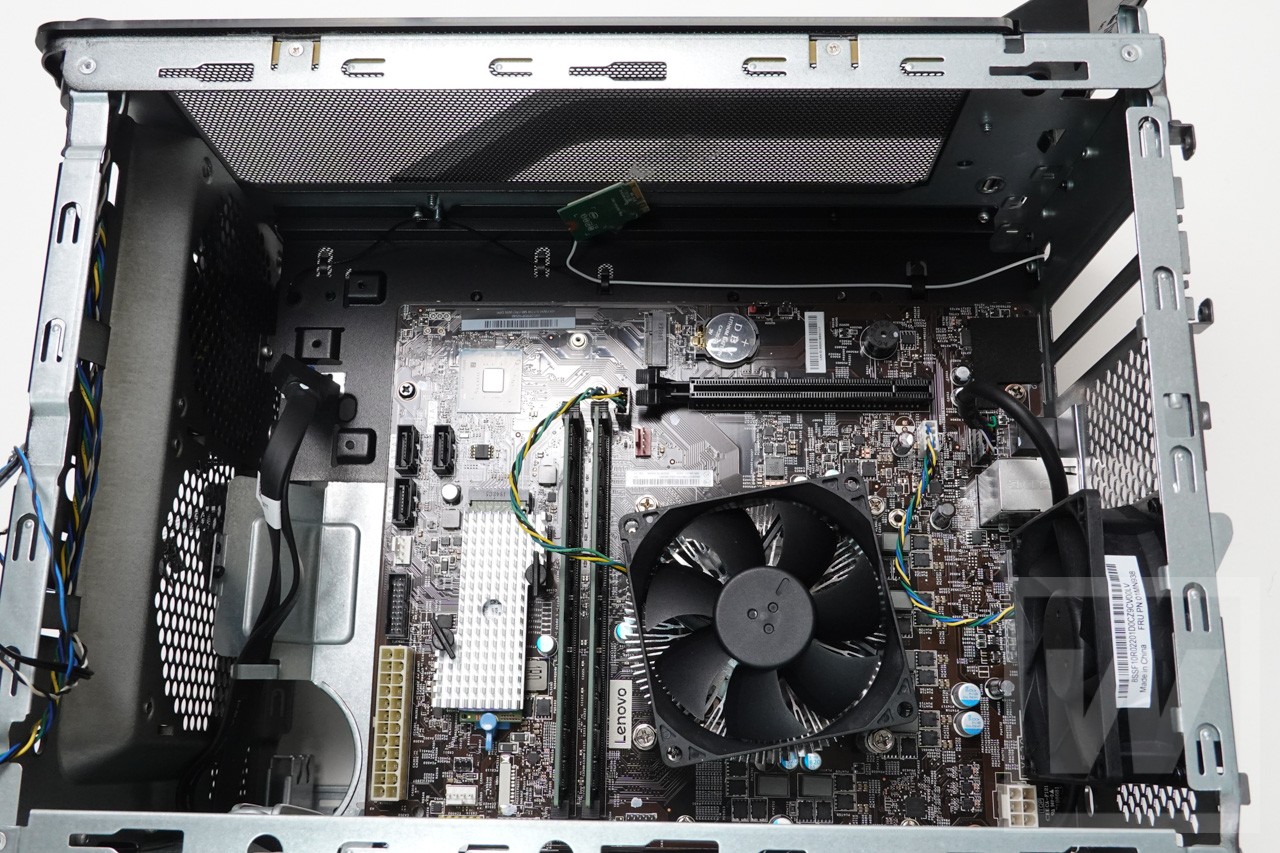

マザーボード周辺の写真を撮る
改造を始める前に必ずやって置いた方がよいのは、内部の写真撮影です。

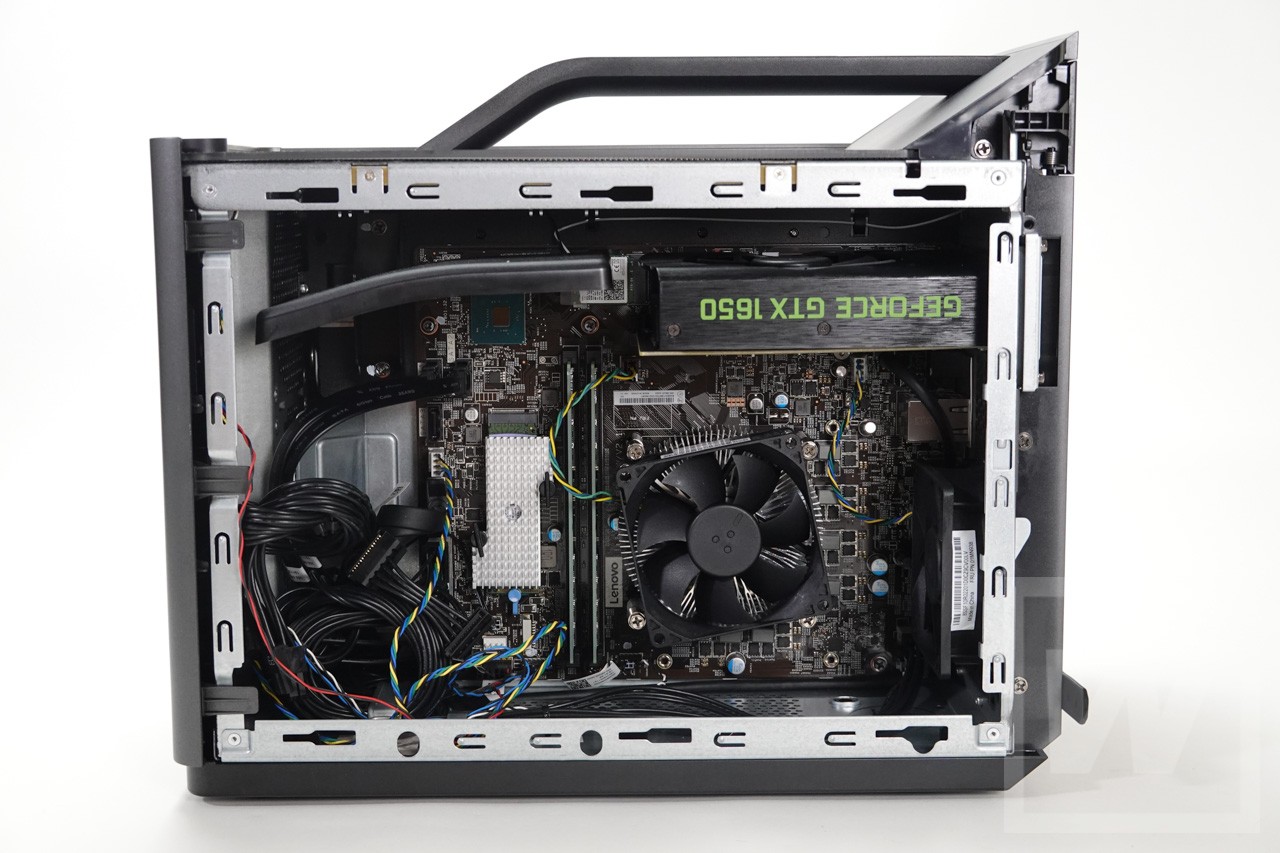

本体左側チャンバー
別に改造のビフォー/アフターを作りたいわけではありません。
改造後に動かなくなった場合、どこかのケーブルが外れていたり、間違った端子に接続していたりすることはよくあることです。いろいろな角度から写真を撮っておけば、わからなくなったときでも元の状態と見比べることができるのです。最強のバックアップ法です！
大型部品、配線類を全て外す
次に取り外せる大きな部品や、配線類を全て外していきます。（写真は撮りましたね？）

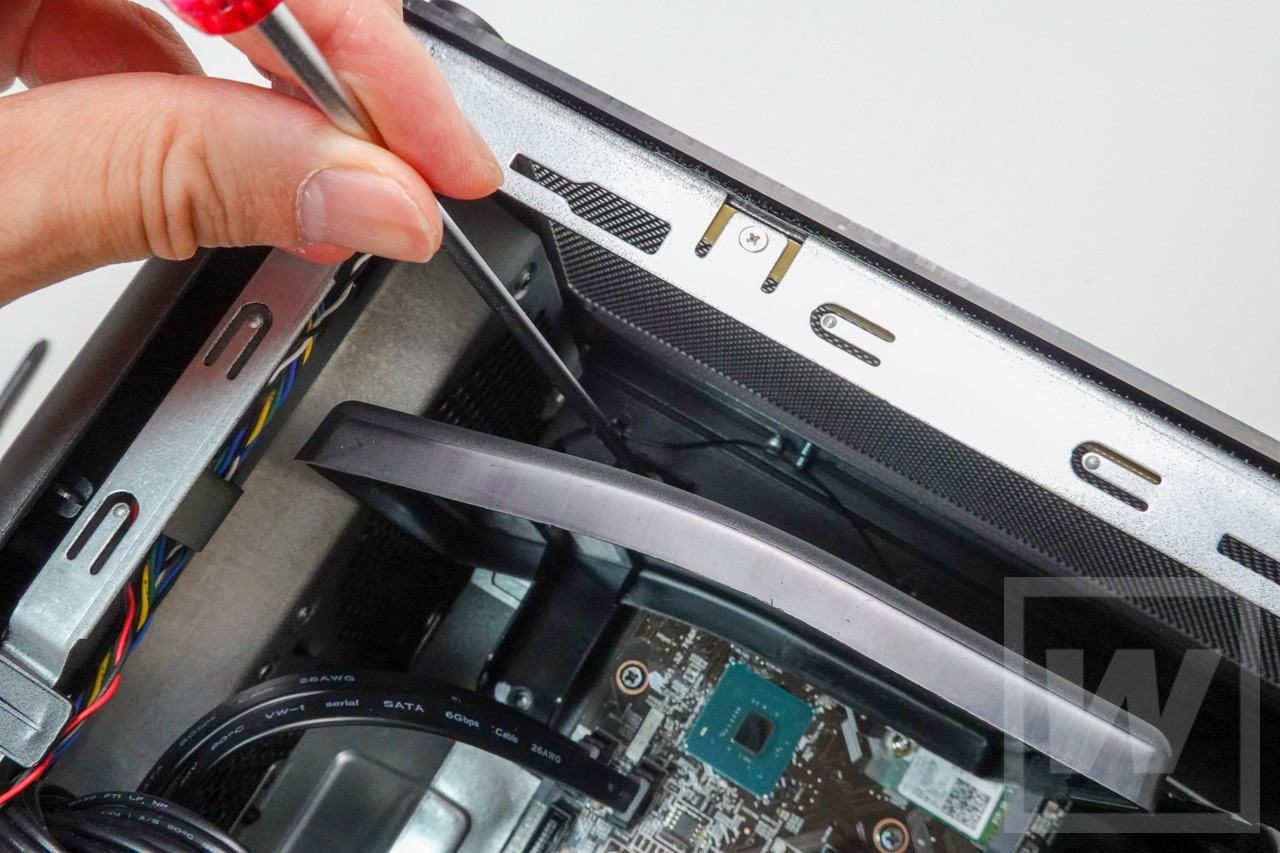

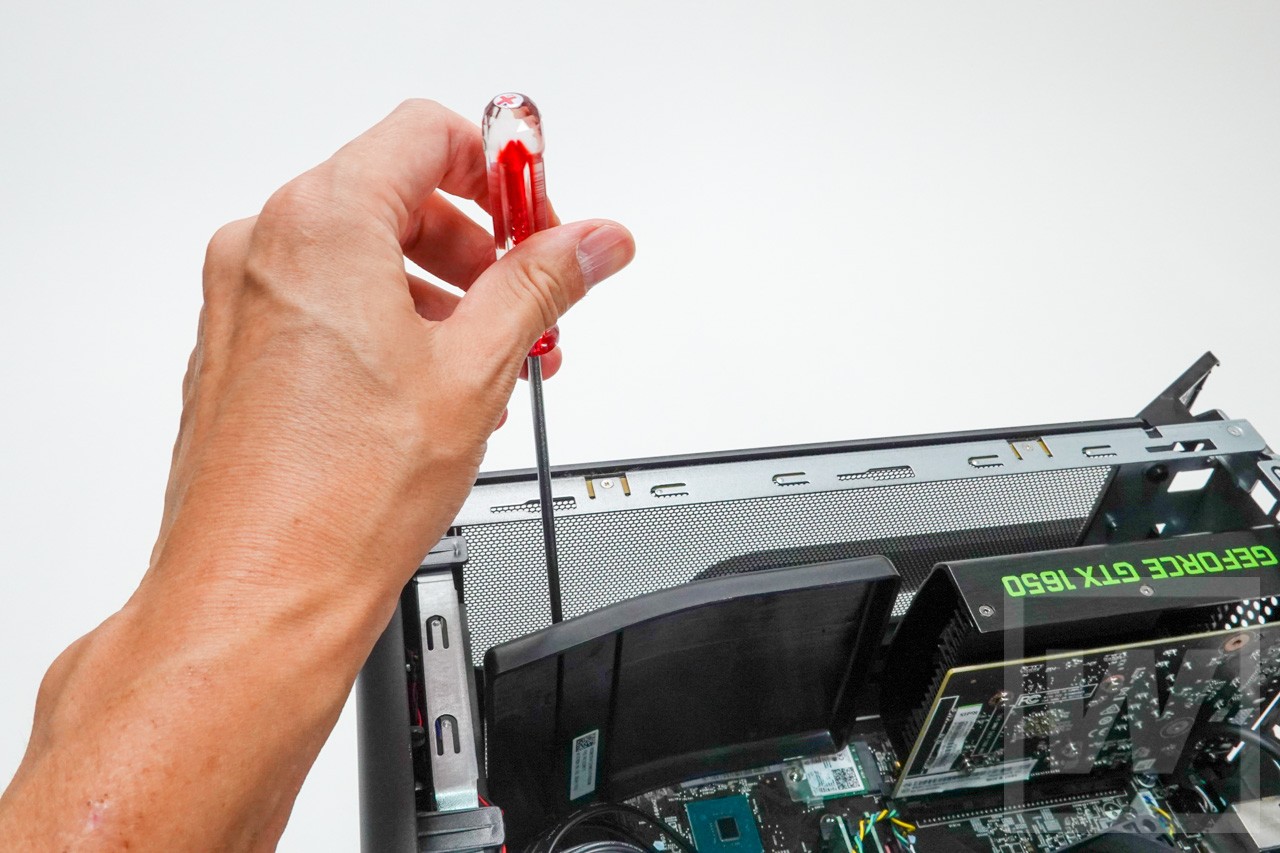

まず一番大きなグラフィックスボードを外します。C530は空気を上と下に分割して送るためのプレートが付いています。まずこれを外します。ロングドライバーがないと届かないと思います。
GPUの空気を分離するプレートを外す

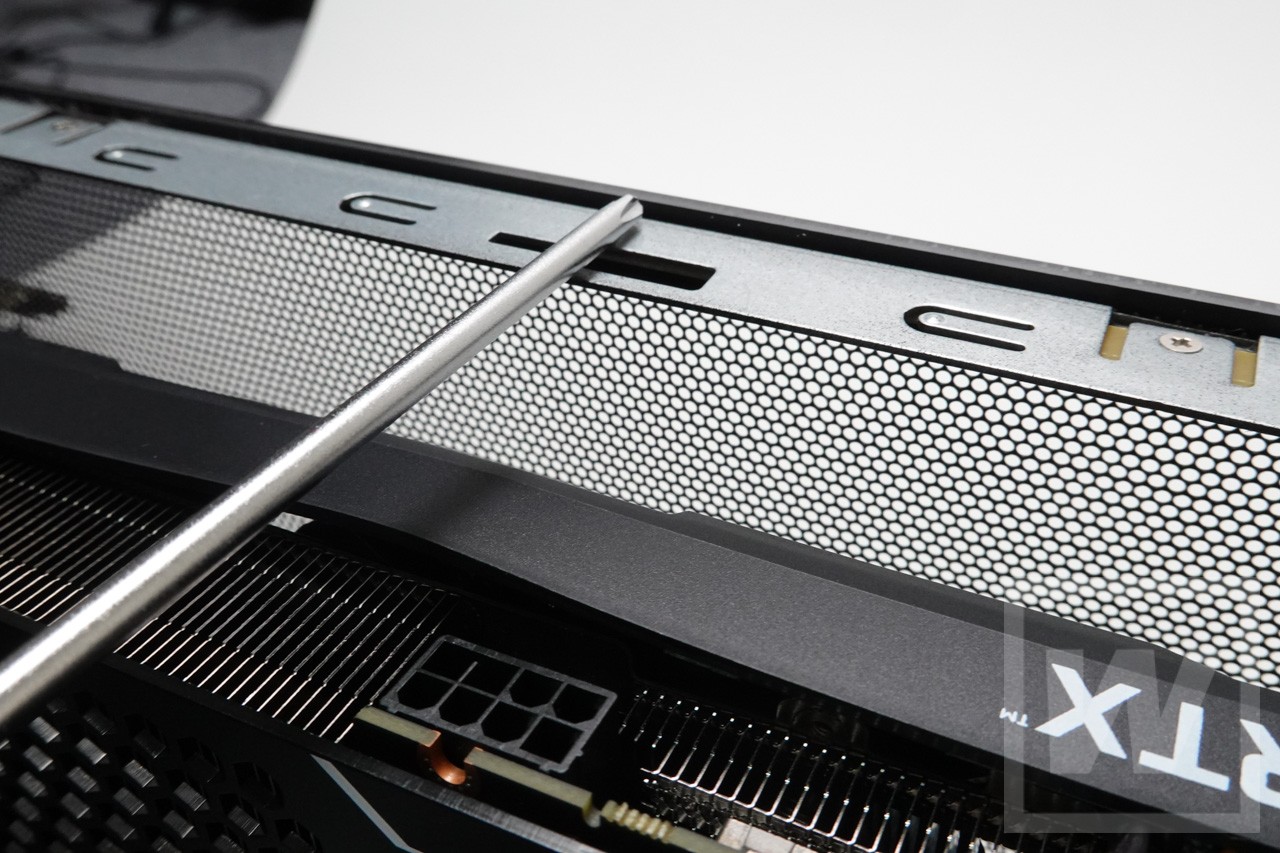

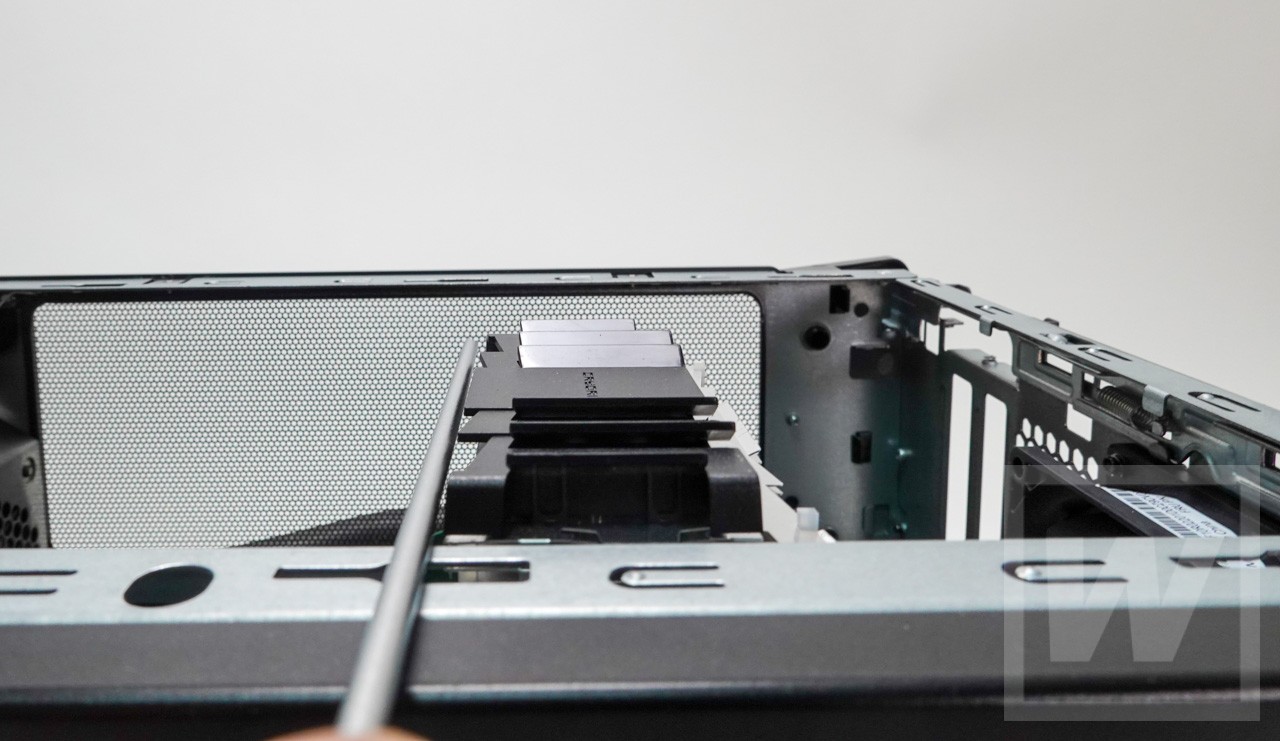

ロングドライバーでないと届かない

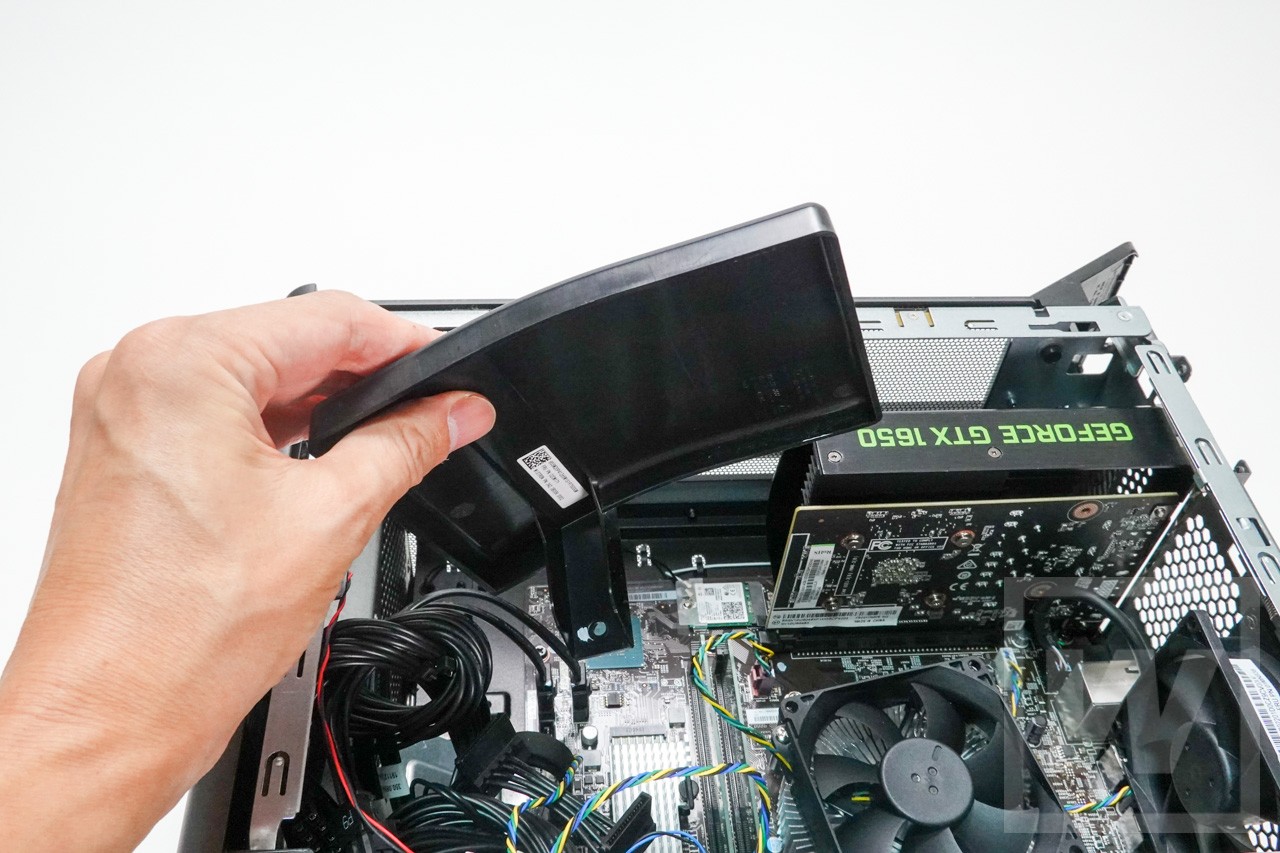

プレートを取る
次にPCIeスロットのコネクタカバーを外します。
PCIe固定用プレート

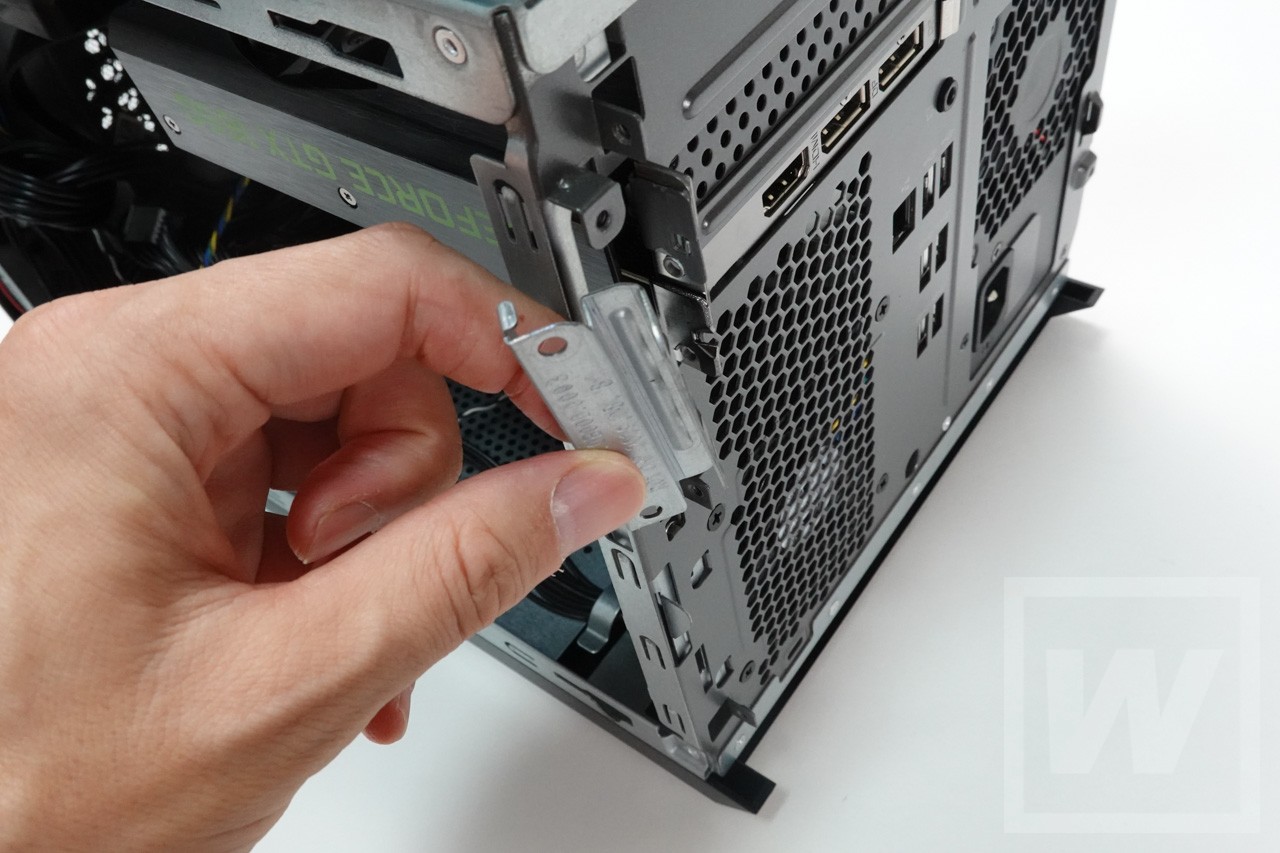

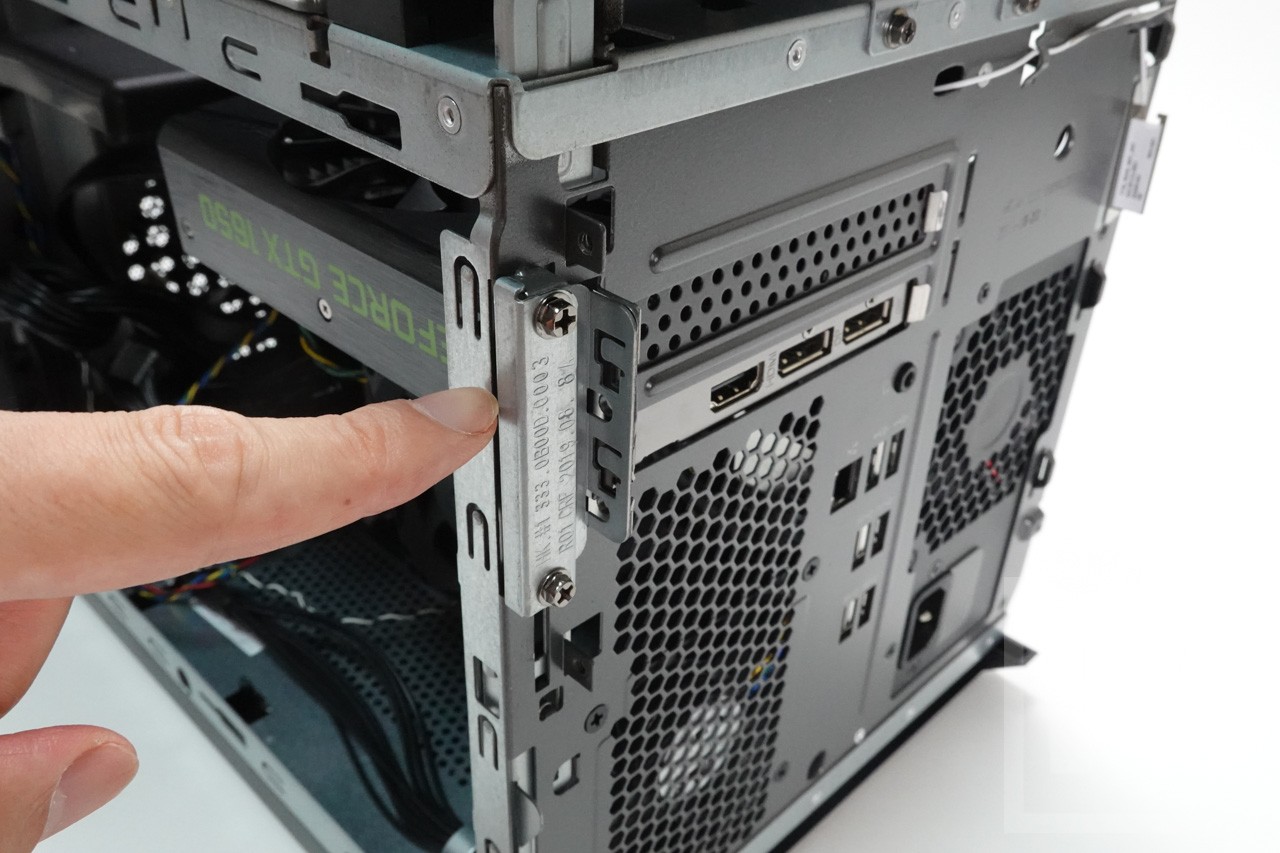

ネジ2本を外して取り外す
カバーが取れたらグラフィックスボードを外します。

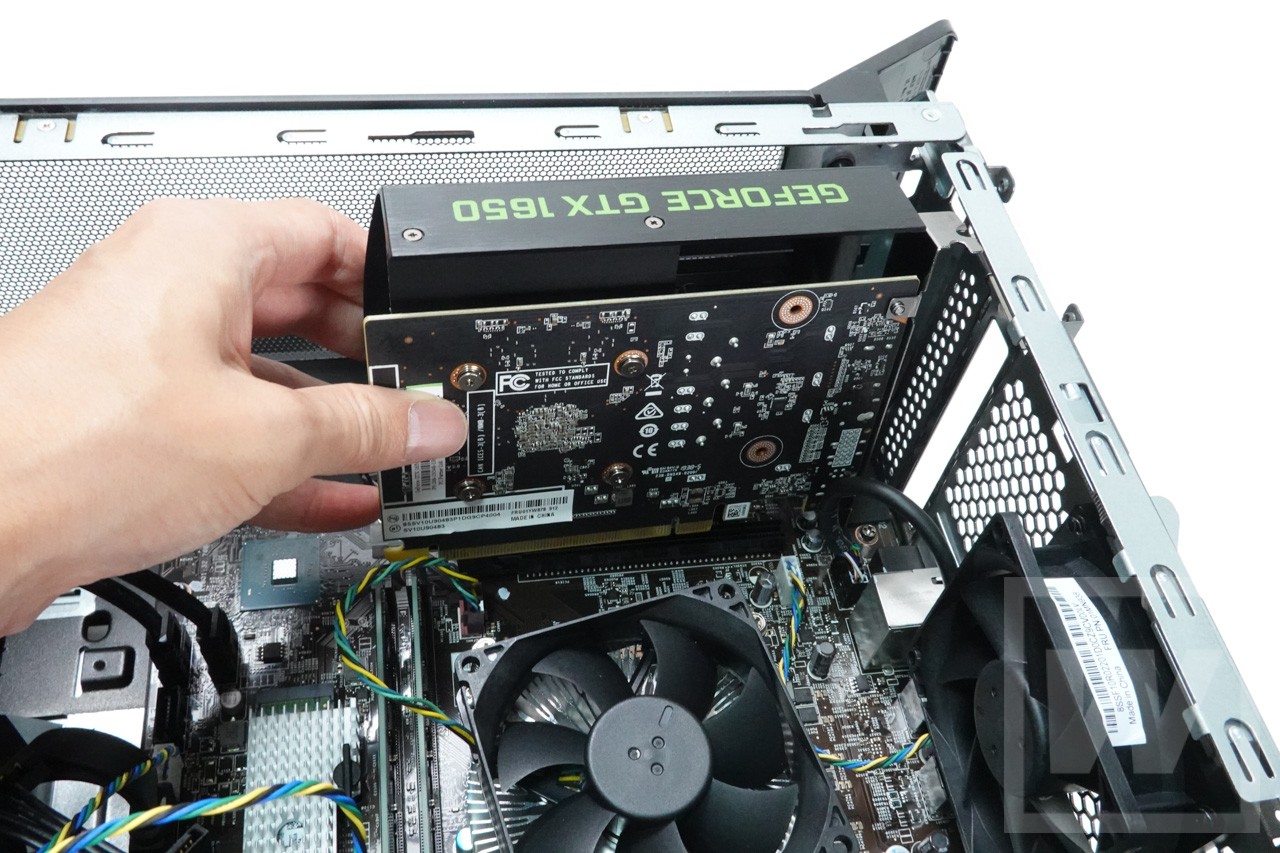

グラフィックスボードを取り外す
ATX、CPUなどに来ている太い電源ケーブルを外します。
次にスイッチや前面ファンへつながっている細いケーブル類をすべて外します。

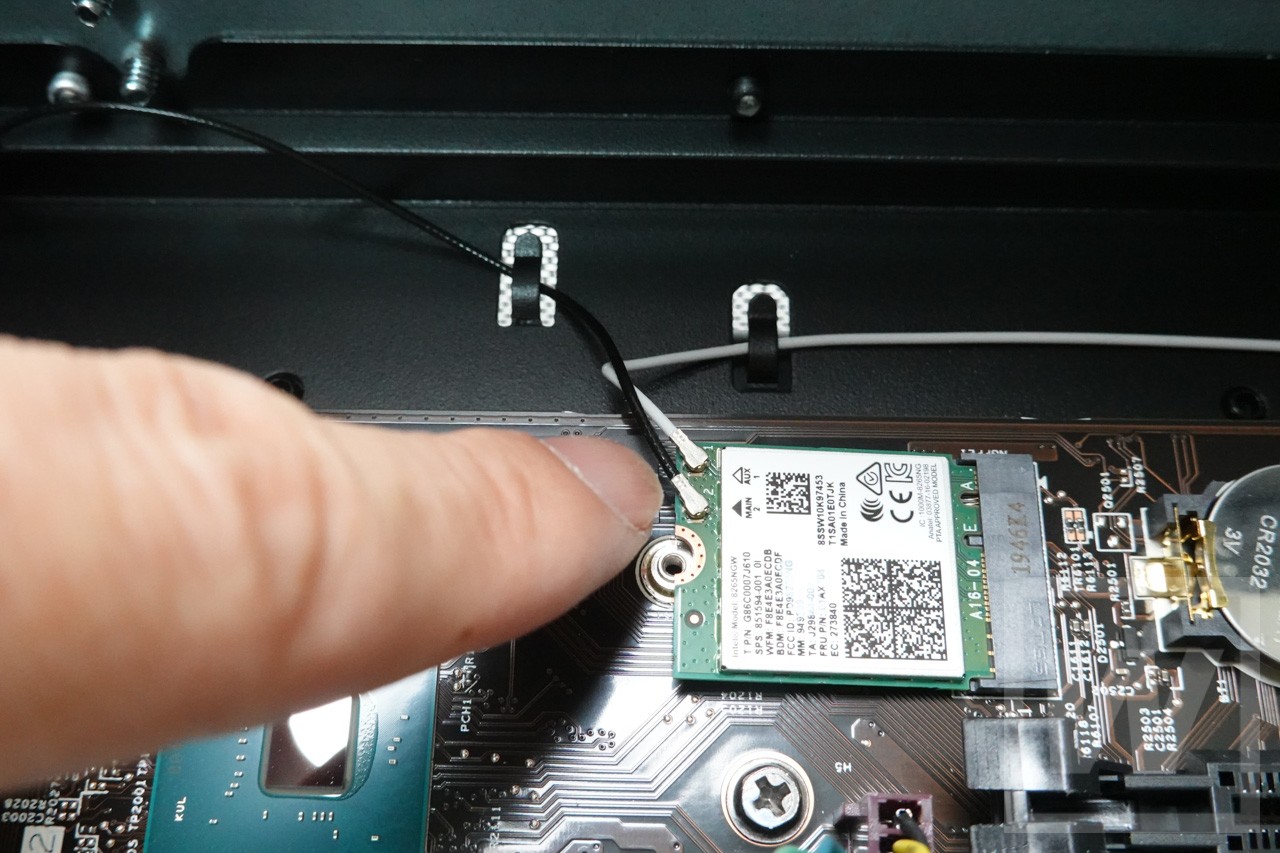

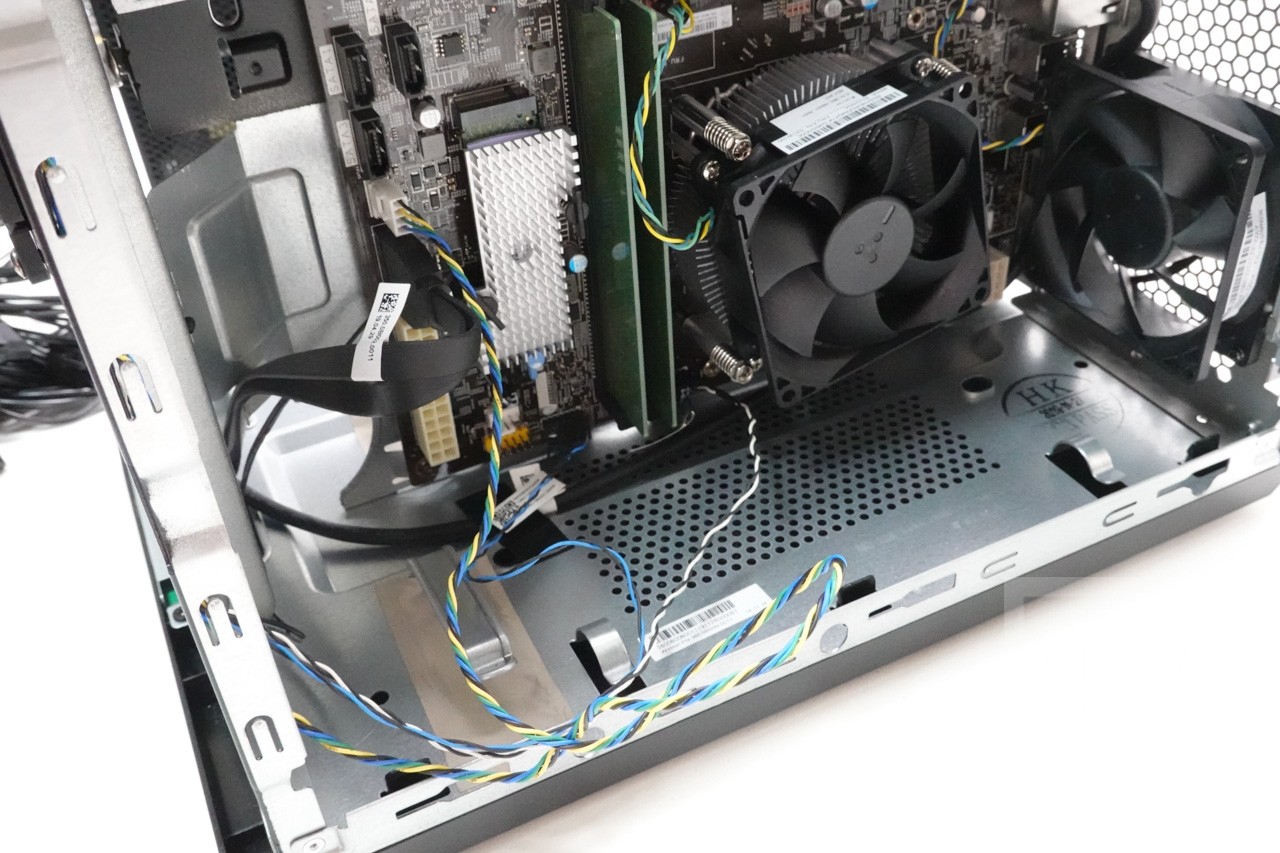

マザーボード上部にWi-Fiユニットがあるので、こちらも忘れずに。このケーブルは外れると差すのがむずかしいので、ユニットごとそっと外すのがおすすめ。外したらセロハンテープなどで留めておきます。
差し込むのがむずかしいWi-Fiのアンテナケーブル
Wi-Fiユニットは上面へ貼り付けておく
とはいえ、もしケーブルが外れてしまっても大丈夫です。上から押さえてスナップボタンのようにはめるだけです。ただし小さくてかたいのでむずかしいのです。
マザーボードを外す
いよいよマザーボードを外します。（本当はメモリなど、外せる部分は全て外した方がよいです。時間短縮手順でやってますのでご了承ください。）
マザーボードは8カ所程度のネジで止められています。これらを全て外します。
フチを持って持ち上げます。抵抗なくゴソッと動くならOK。そのままフレームに接触しないように持ち上げて取り出します。もし抵抗がある場合は、ネジが残っている可能性があります。無理に引かず、見直してください。

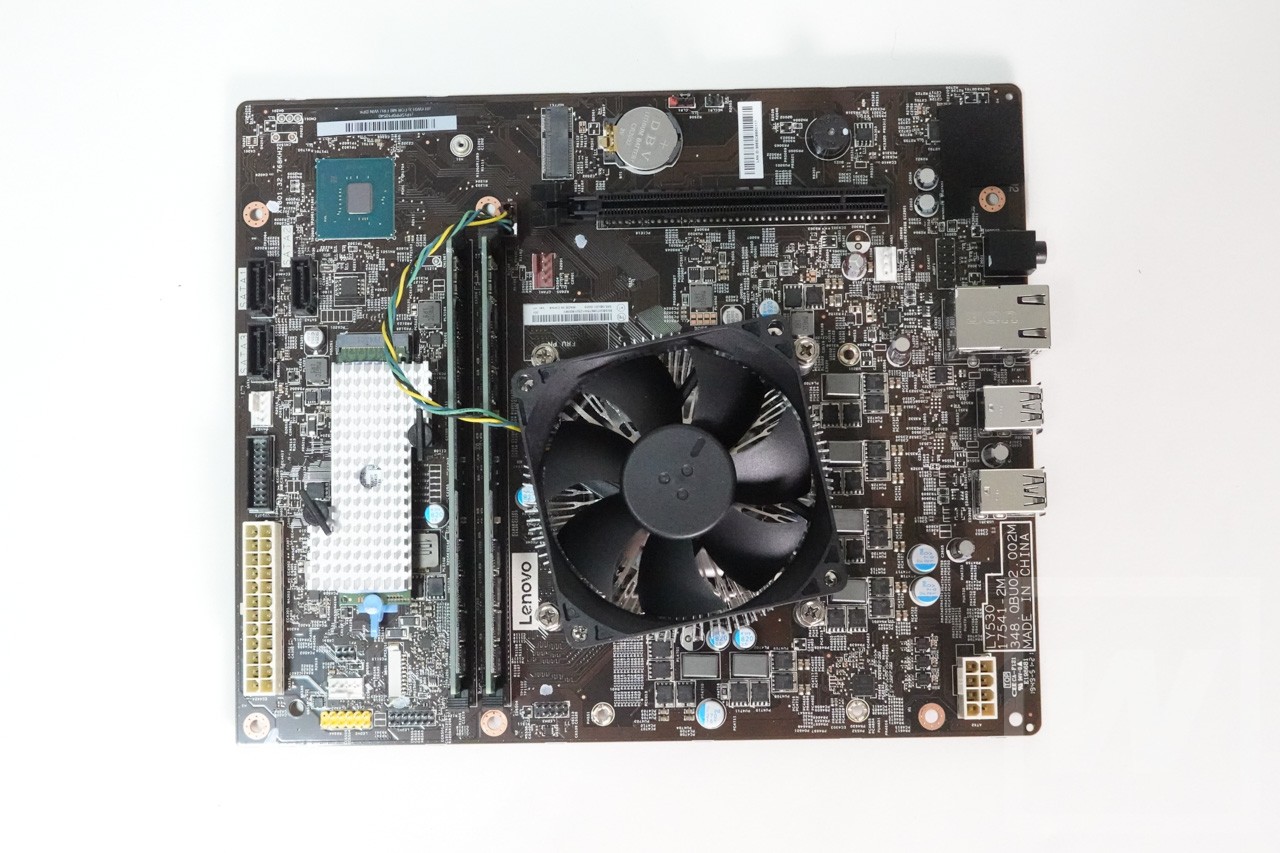

取り外したC530のマザーボード
CPUを交換！
CPUを交換してきましょう！
純正クーラーを外します。

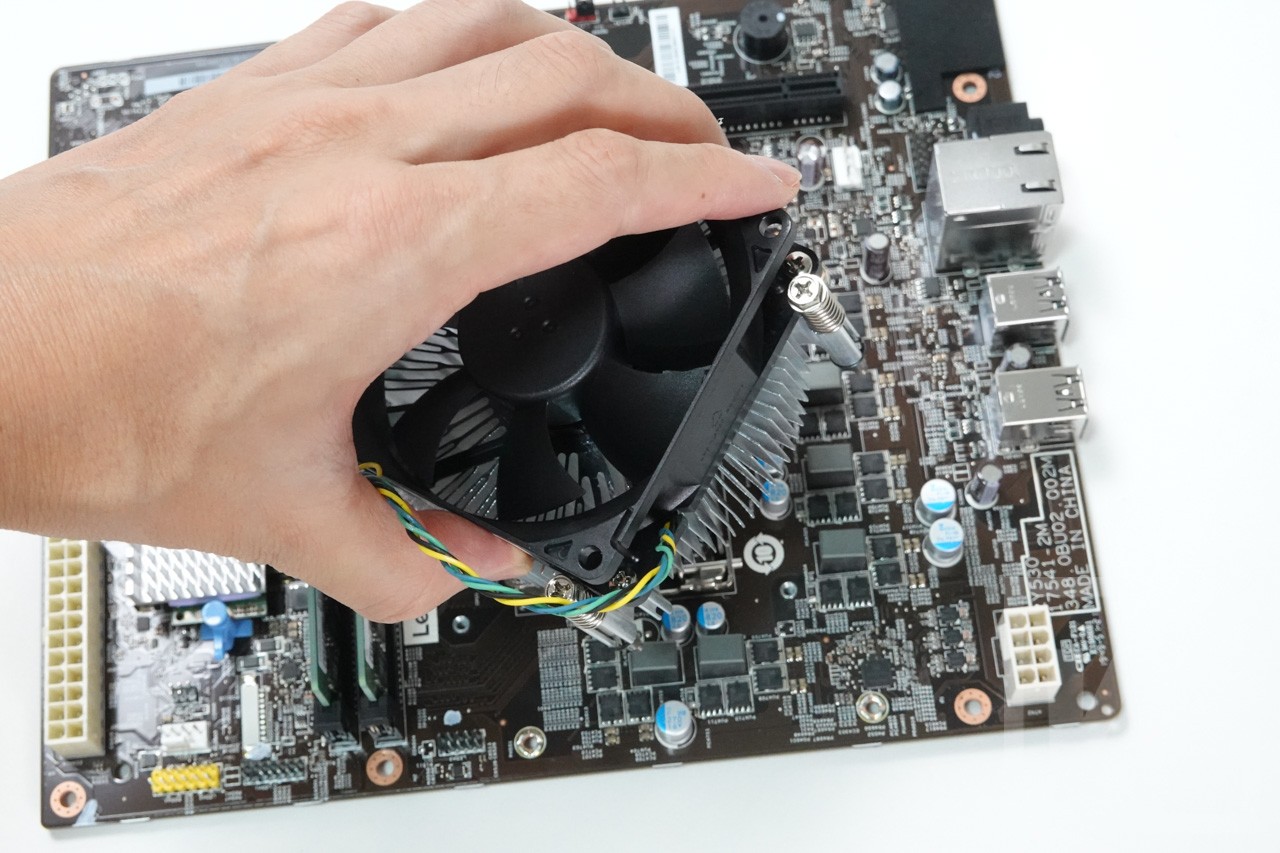

上からネジ4本をゆるめきり、クーラーを持って軽く左右に回転させると、グリスがはがれやすくなります。
取れました。

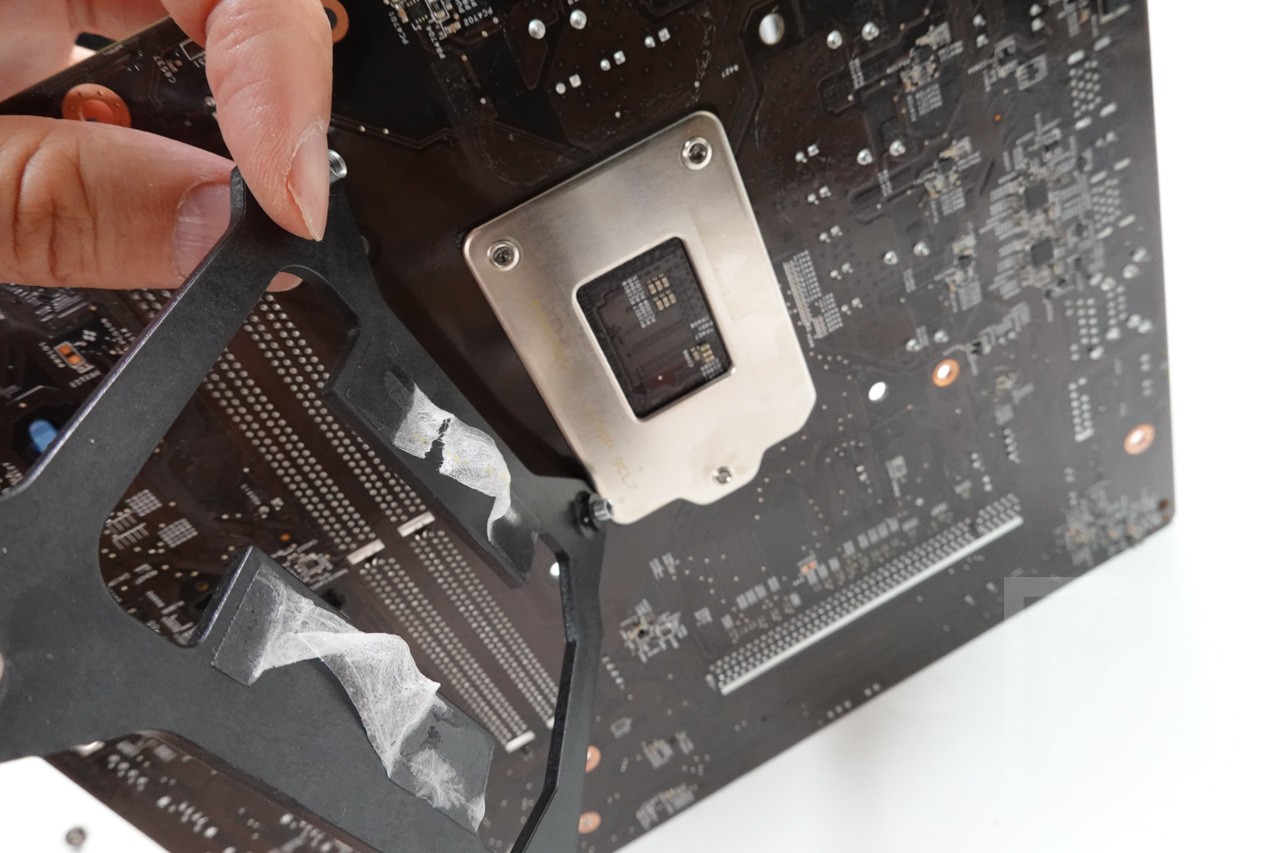

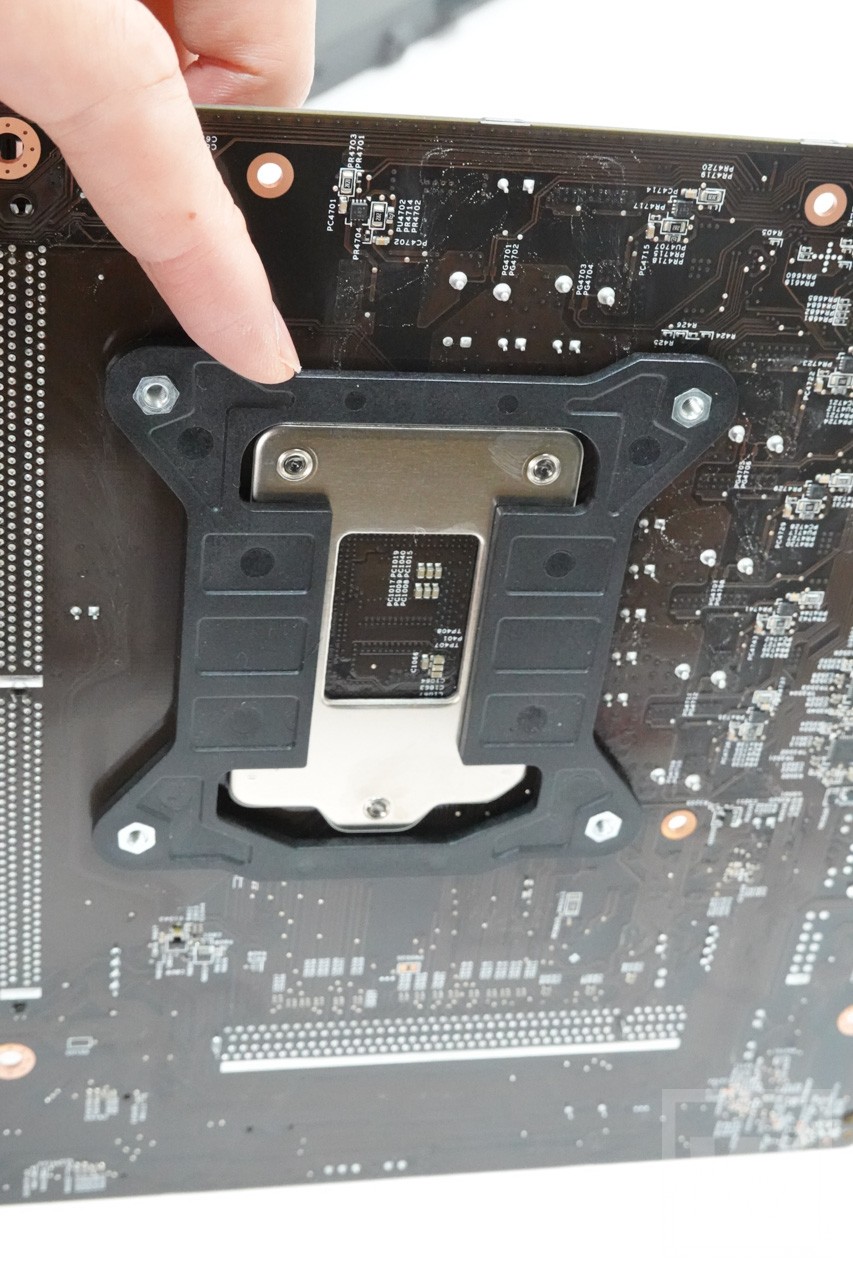

次にマザー背面のバックプレートを外します。これはかなり強力な両面テープでくっついています。無理にはがすとマザーが曲がり、ハンダやコネクタが割れる可能性があります。4隅から均等に力を入れて、慎重にはがしていきます。
取れました。両面テープはおそろしく強力。

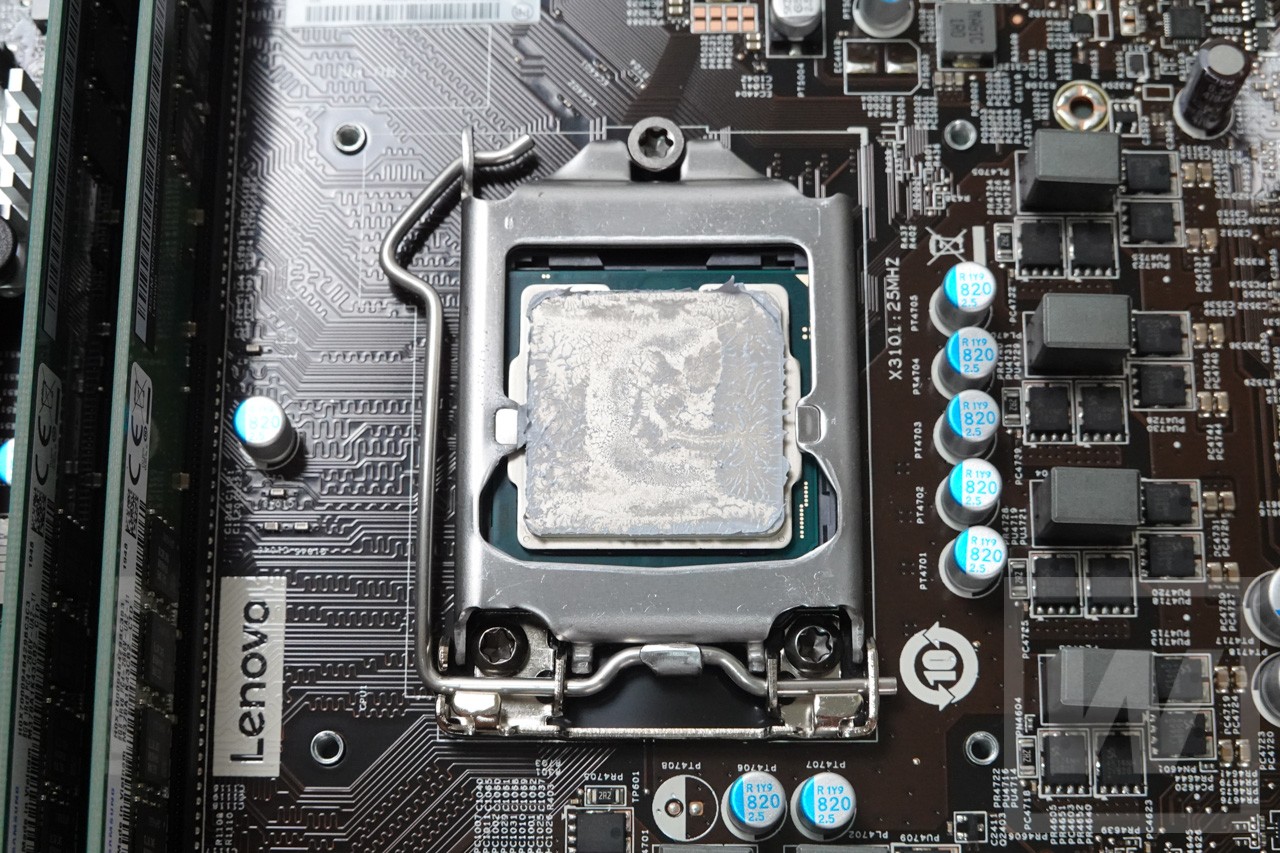

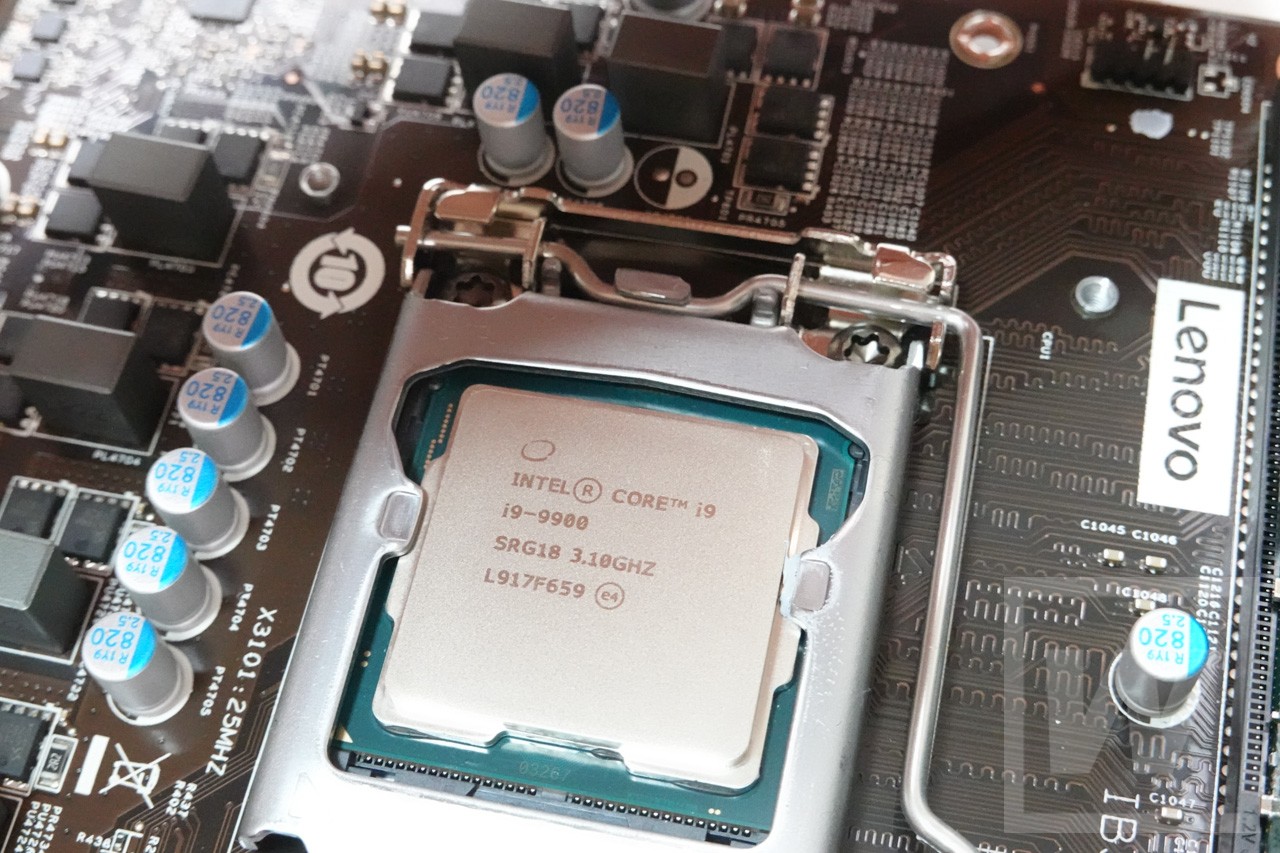

現状ではCore i7-9700が搭載されています。こちらをCore i9-9900（無印）に交換！
8コア/8スレッドから、8コア/16スレッドとなり、スレッド数は一気に2倍！LGA1151では最高クラスとなります。
ただし熱量もそれなりになるので、CPUクーラーも交換していきます。
Cryorig M9 Plusを試してみるが・・・
CPUクーラーは手持ちのCryorig M9 Plusと、SCYTHE 大手裏剣 参（ビッグシュリケン スリー）を用意しました。
狭いケースなので、風はなるべく前方から後方へ一気に通過させたいところ。そのためにはサイドフロータイプのCryorig M9 Plusがベストなのですが、高さが問題！
とりあえず仮組みし、マザーを納めてみましたが・・・
みごとにサイドフレームからはみ出していますね・・・

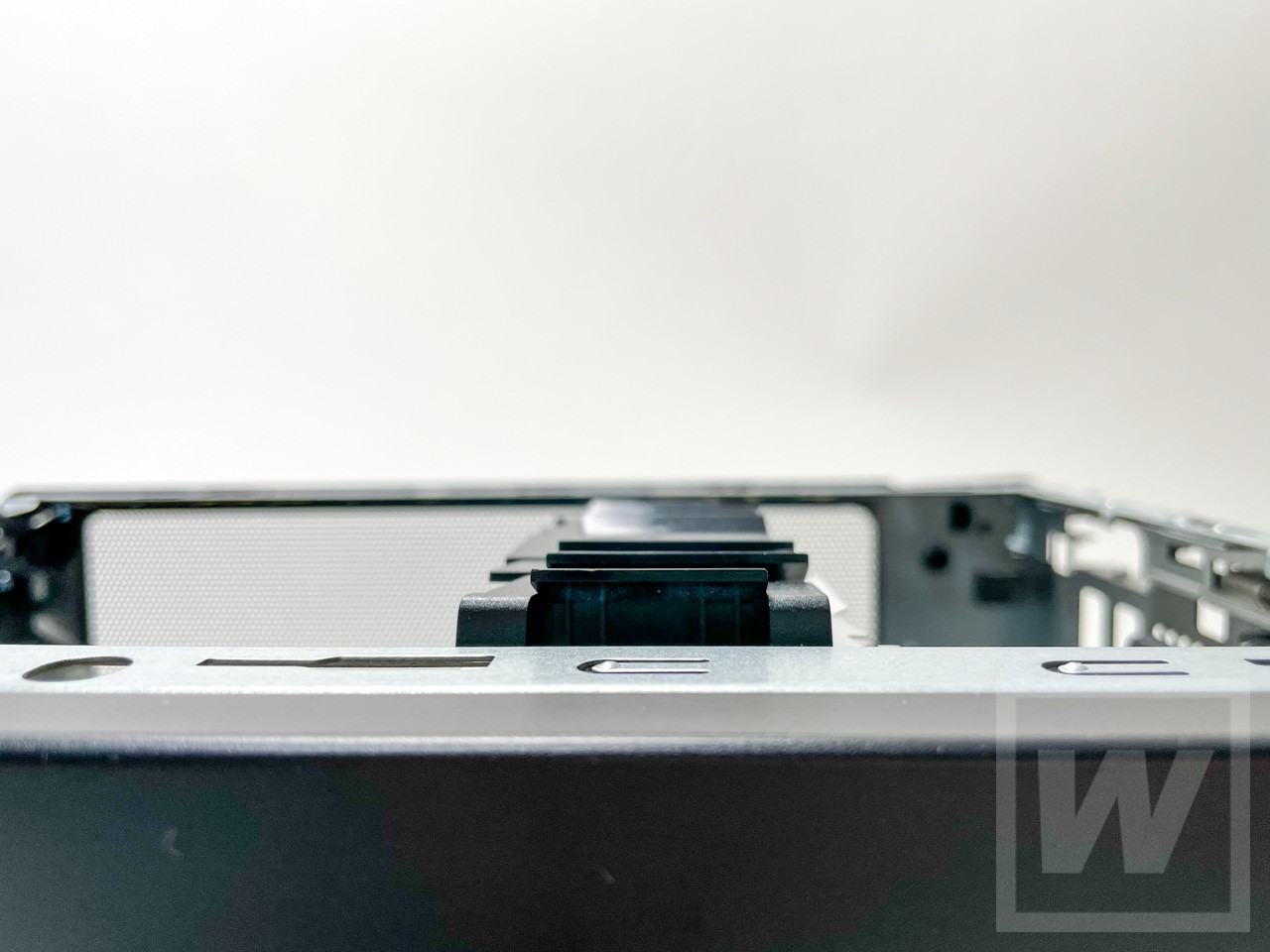

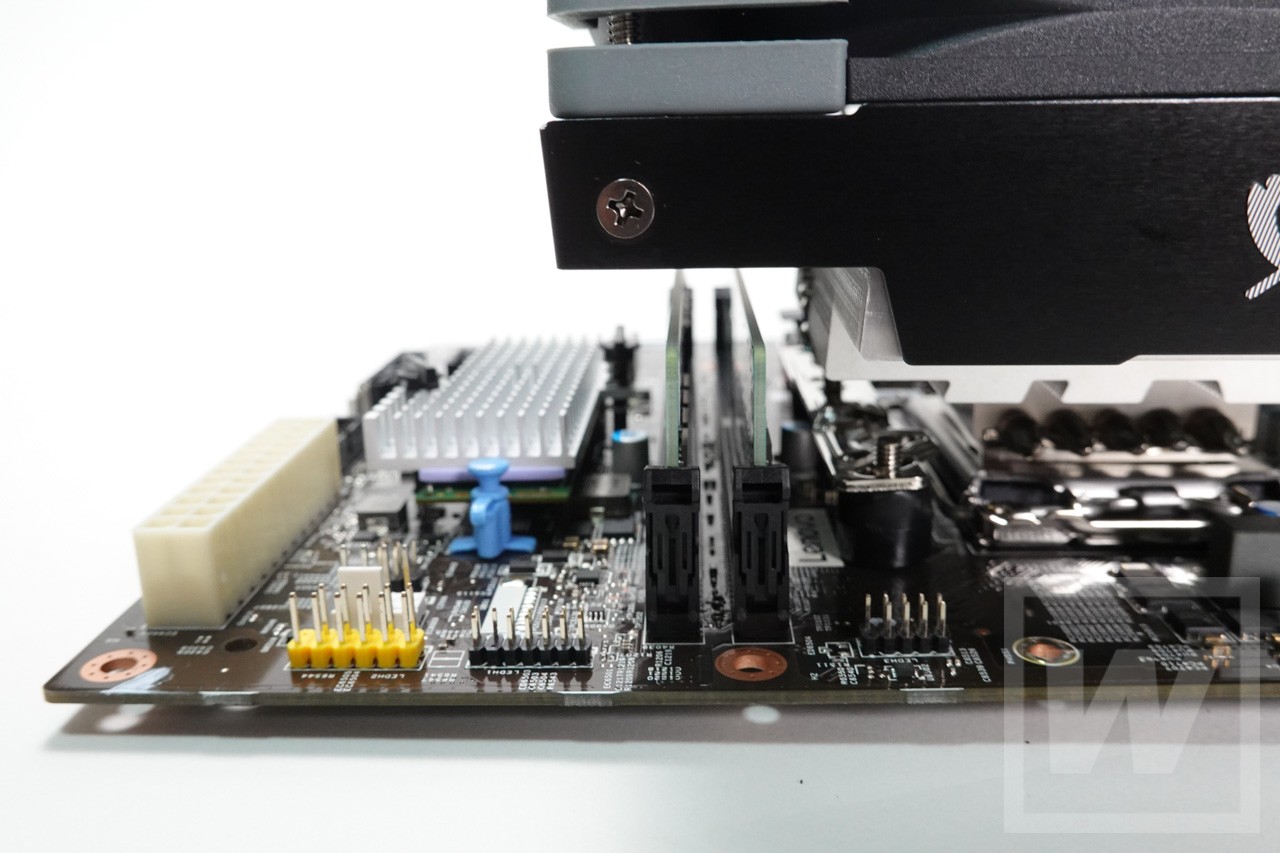

1mm、2mmではなく、7～8mmほど出ています。もちろんサイドパネルは閉めることができません。
サイドフロータイプでは最小クラスのM9 Plusでさえ入らないので、Legion C530でサイドフローは搭載不可能といえるでしょう。
ということで、SCYTHE 大手裏剣 参を搭載します。

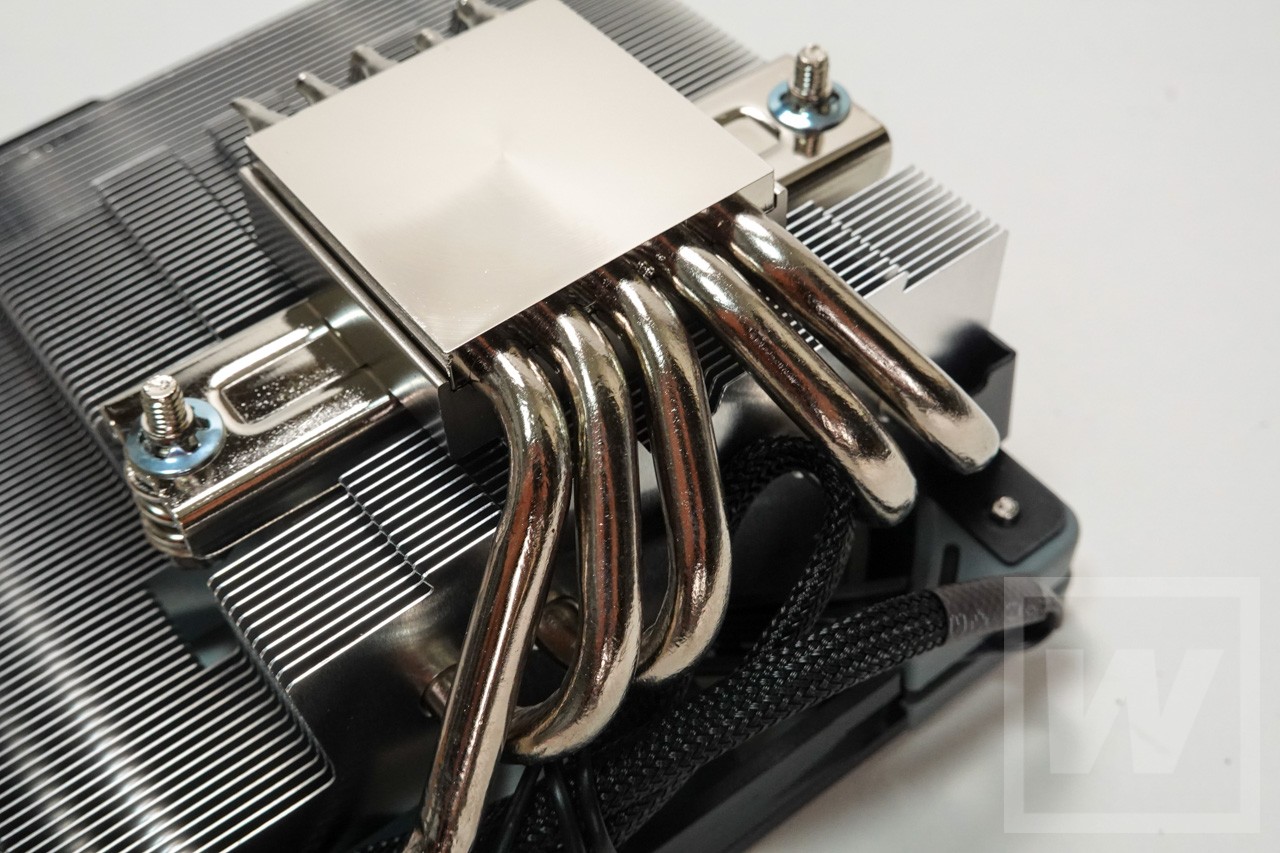

大手裏剣 参は、12cmの大型ファンを搭載したトップフロー型クーラー。全高は69mmに抑えながらも、可能な限り面積を大きくしたヒートシンクには、5本のヒートパイプが通っています。高い冷却力を発揮します。
ファンは25mmではなく17mmの薄型を採用することで、さらに高さを抑えています。もし冷却力が足りないと感じたら、25mmタイプにも交換することも可能。25mm用のネジも付属します。
上から風を吹き付けるので、CPUの周りに拡散し、メモリやVRMなど周辺冷却もされるのがうれしい。

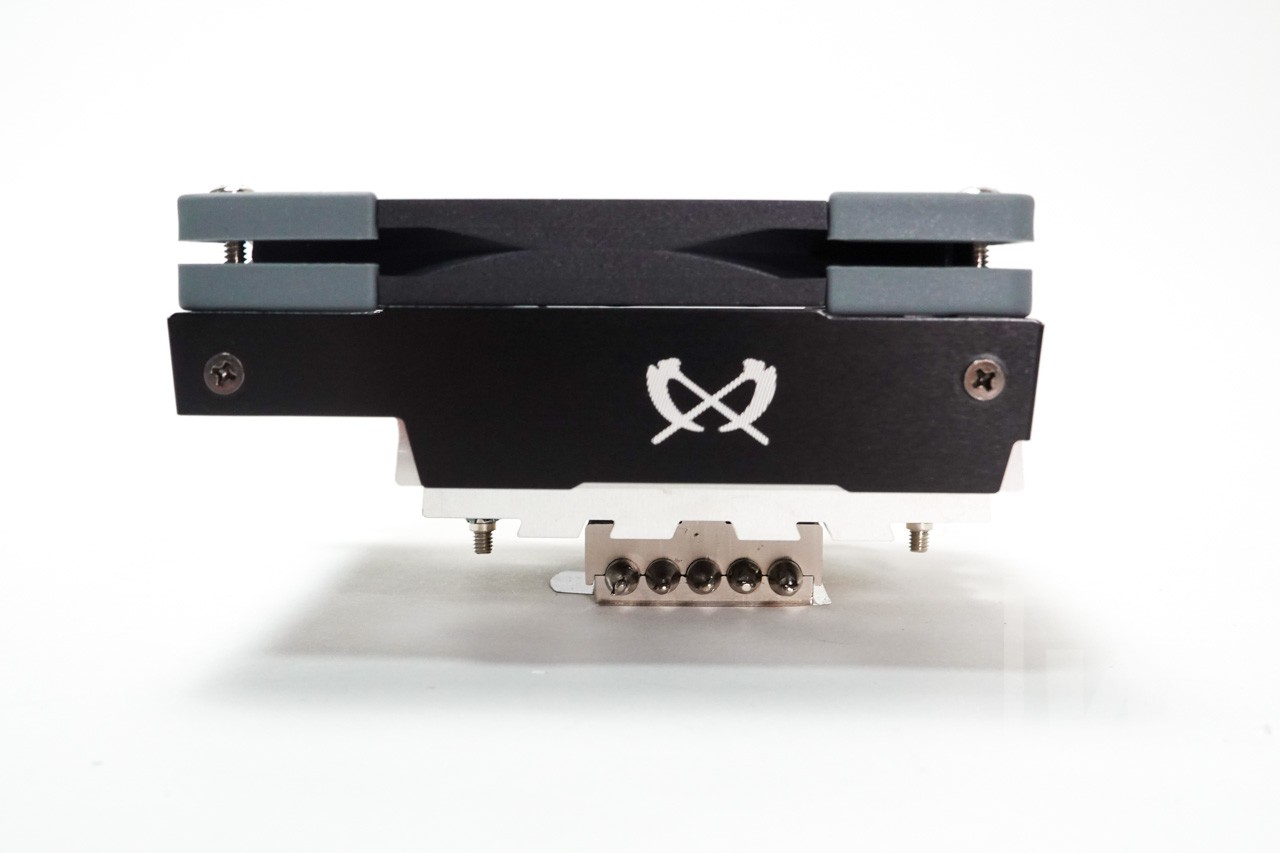

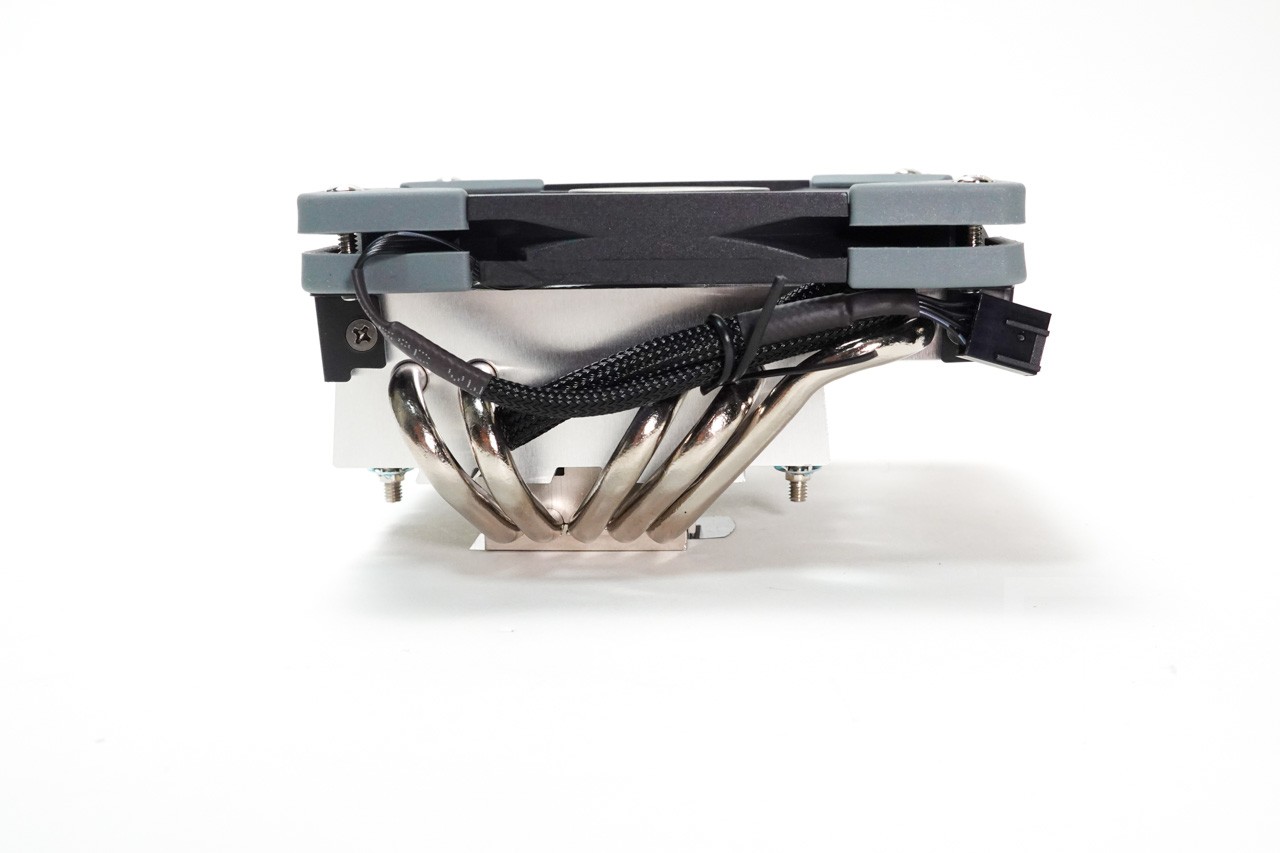

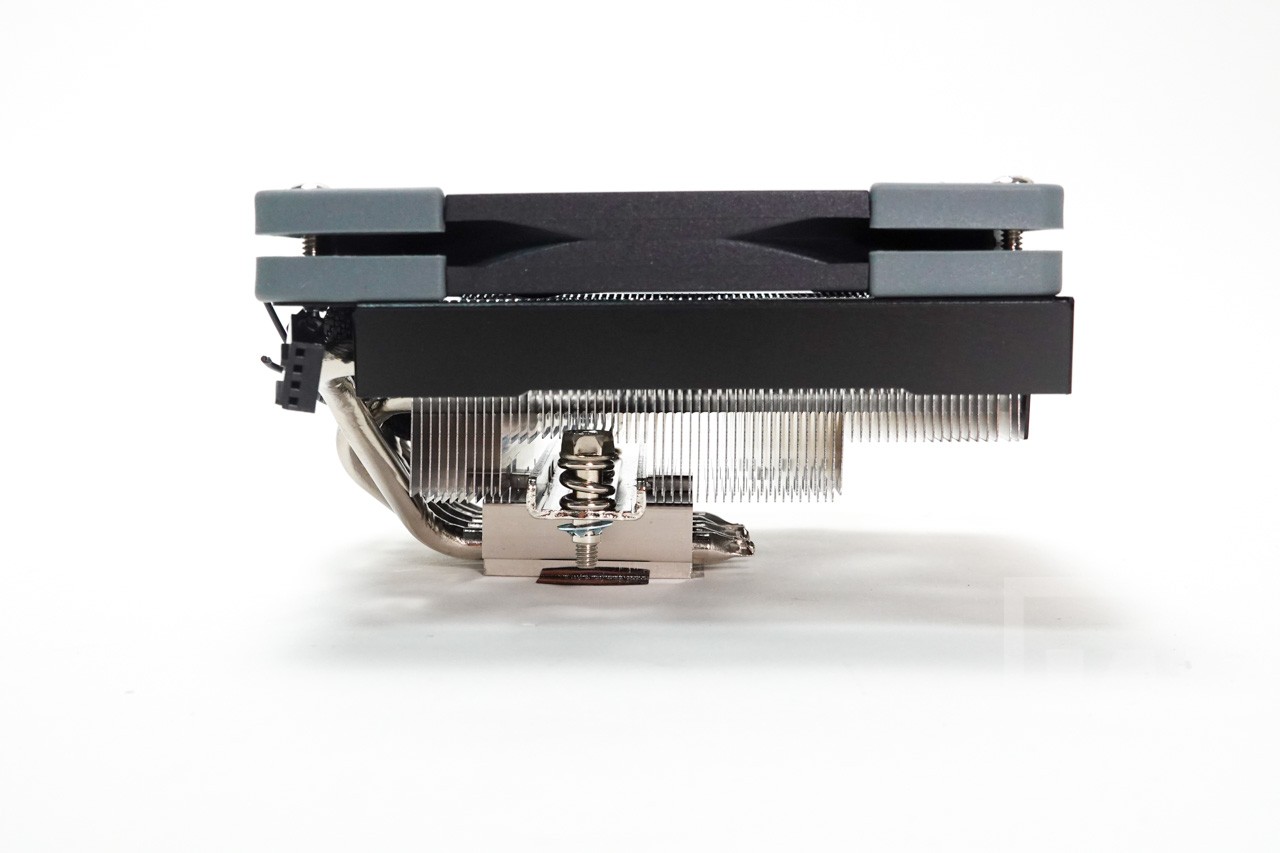

大手裏剣 参を4方向から見ると、ヒートシンクの形状が全て違うことに気づきます。これはメモリ部分のカットが違うのです。大型トップフロー型は、メモリと干渉して取り付けられなくなることがありますが、大手裏剣 参なら方向を変えるだけで、さまざまな高さのメモリに対応できます。これは親切！
今回はごく普通の純正メモリなので、低い方でも十分に空間があります。
オフセットはわざと中心からズレており、4方向でそれぞれでファンの位置が大きく違うことに注目です。マザーボード側に大型のヒートシンクや化粧パネルが付いている場合も、うまく避けて取り付けできそうです。
詳しくは単体のレビューに書きました ＞ こちら

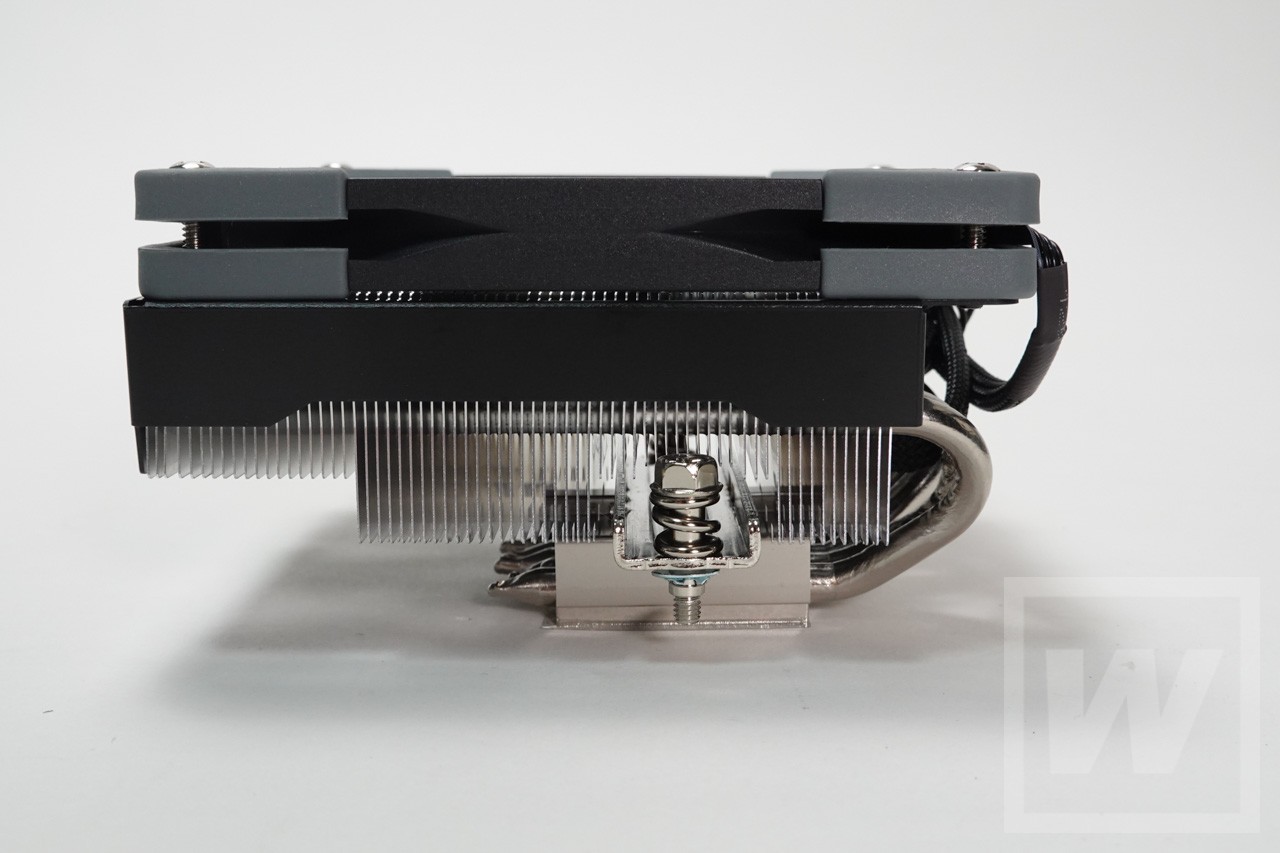

大手裏剣 参なら、高さはまったく問題ありません。

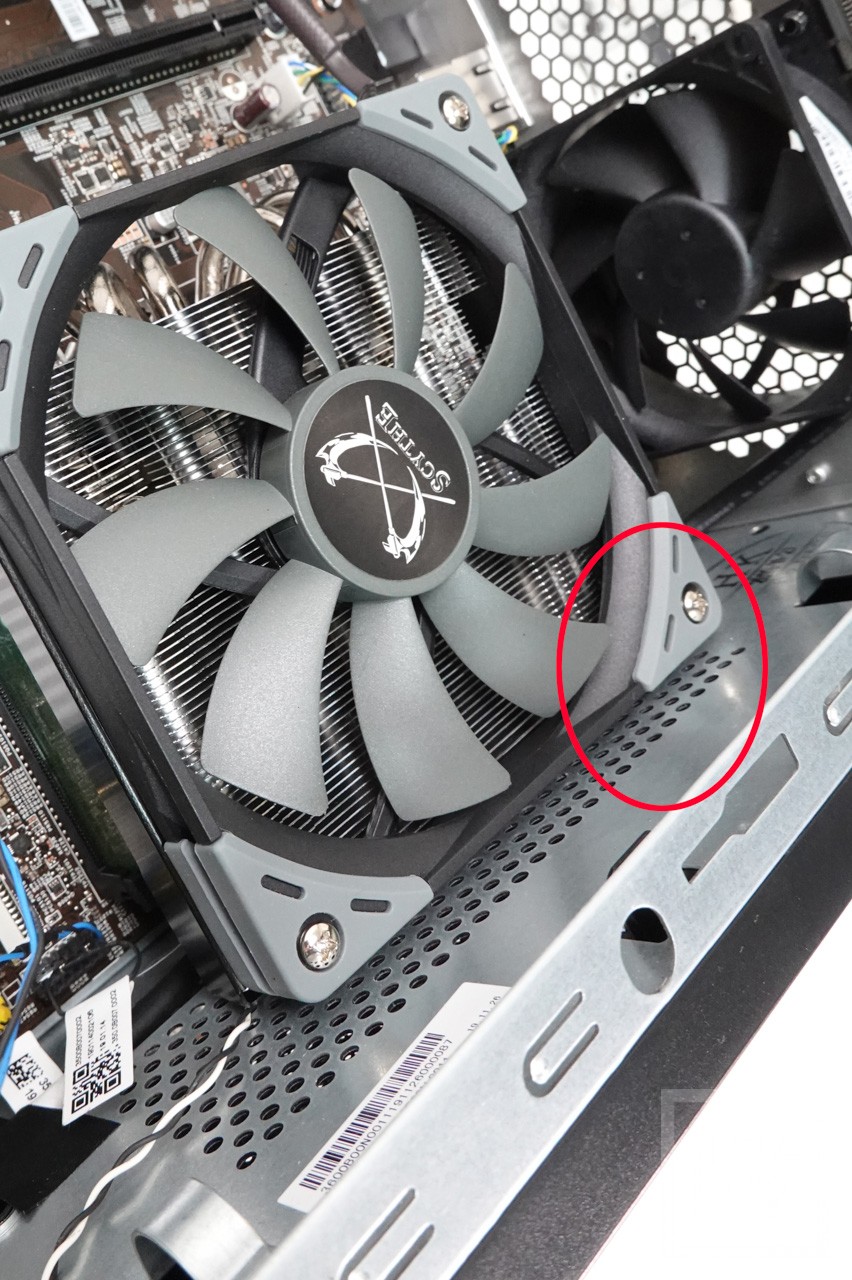

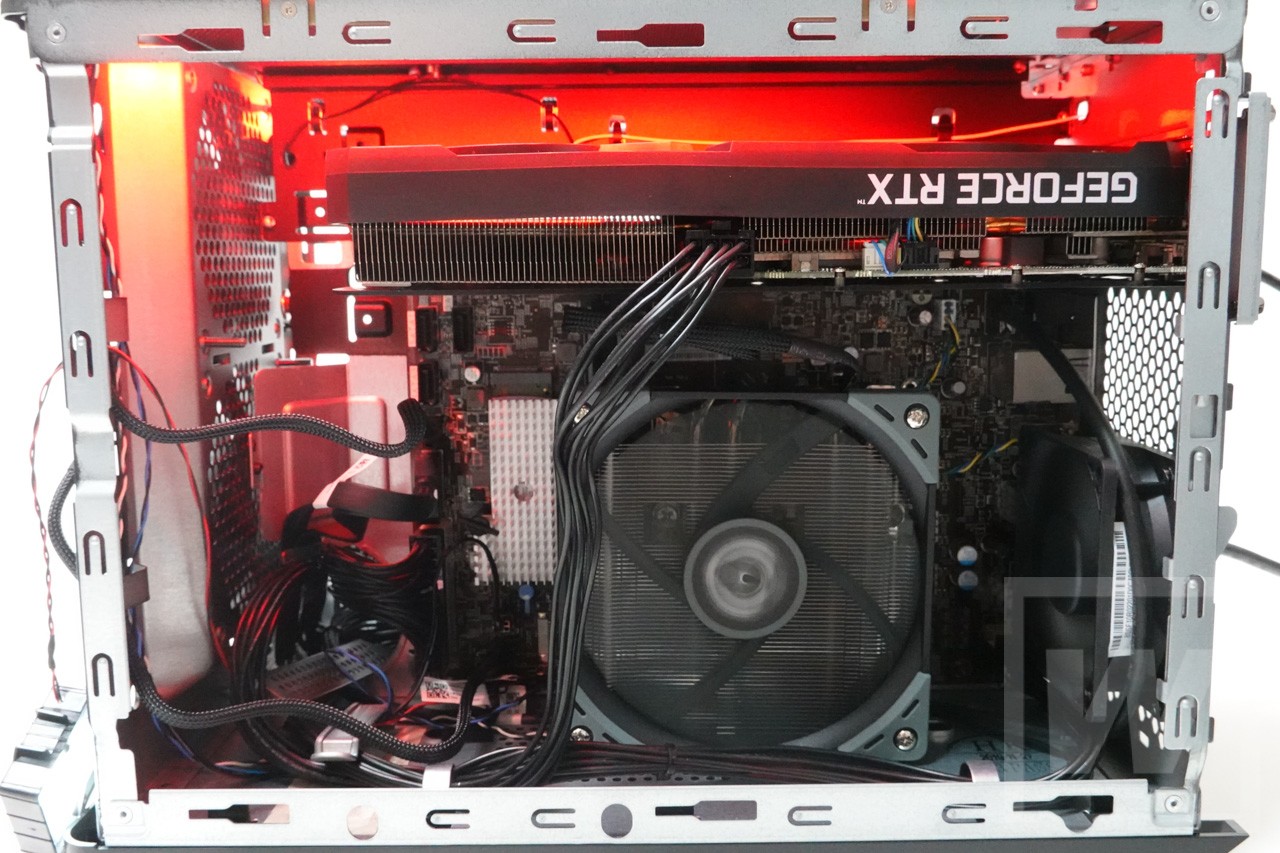

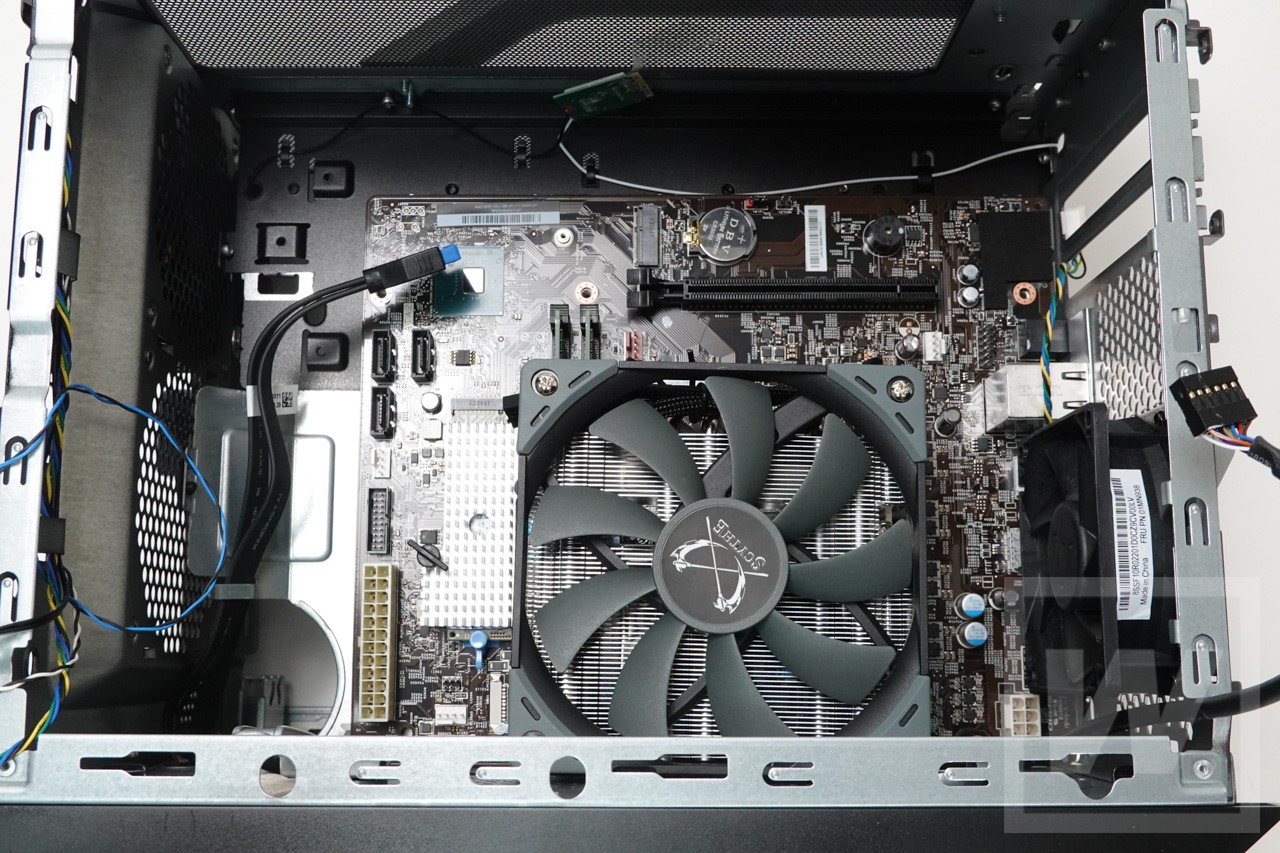

ケースに仮に納めてみると、下のフレームがわずかに当たりそうですが、ギリギリ収まりました！よかった～～
わずかに触れるか、触れないかレベルのスキマ
ケースに収めることは成功した
Geforce RTX 3060 Ti投入！
CPUに続いて重要な心臓部、グラフィックスボードです。
こちらはピッタリ入るものを探しまくった結果、玄人志向 GG-RTX3060Ti-E8GBを購入しました。カード幅112mmと、3060 Tiではもっとも細身となっています。

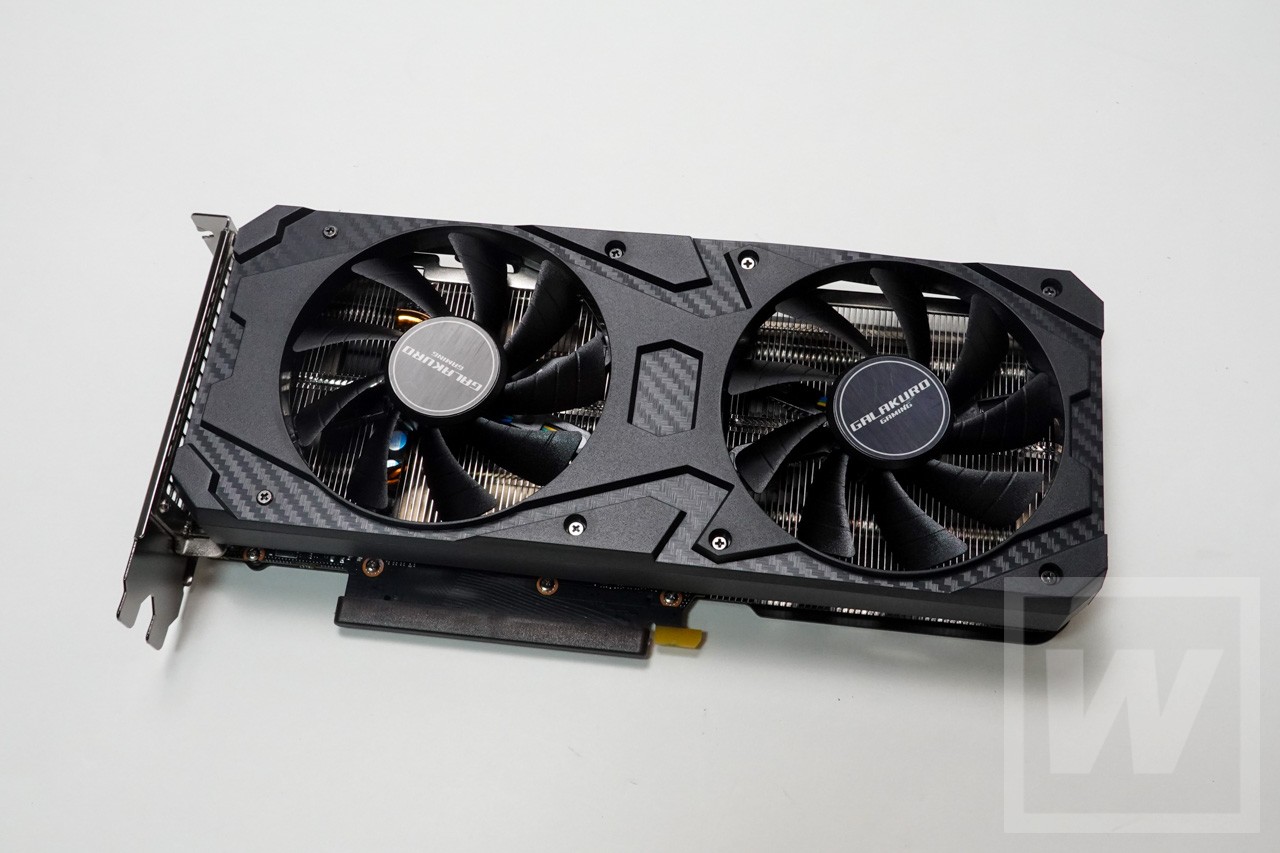

カーボン調のカバーがかっこいい

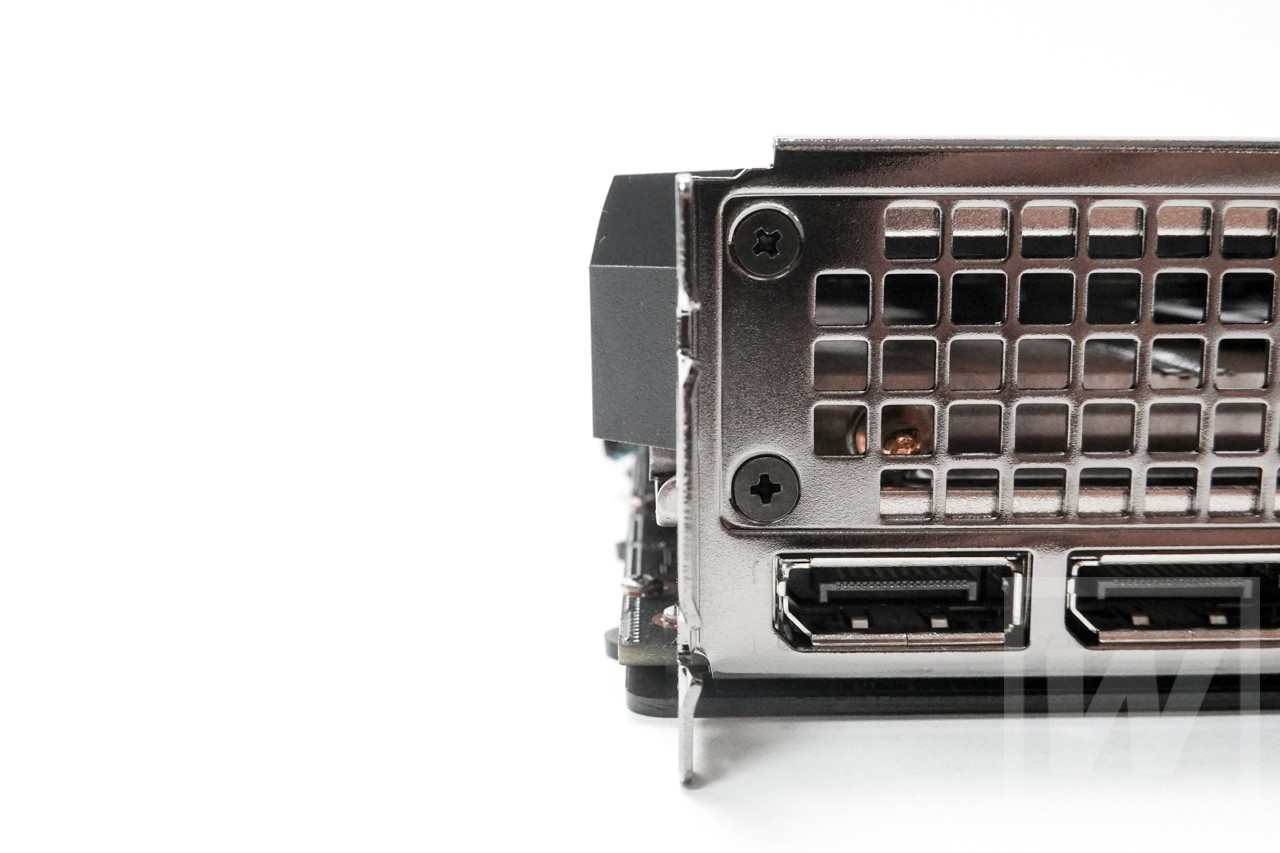

ブラケット幅からほとんどはみ出さない幅

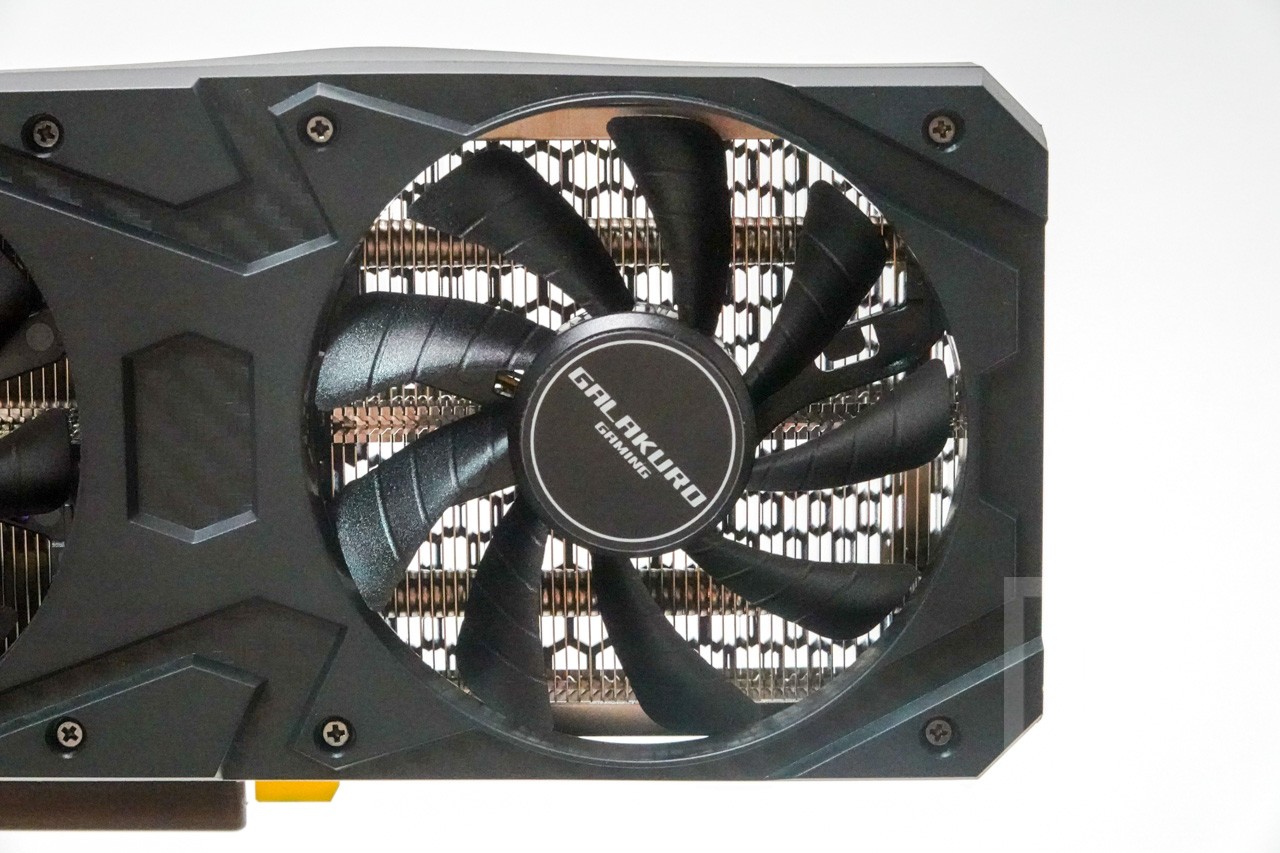

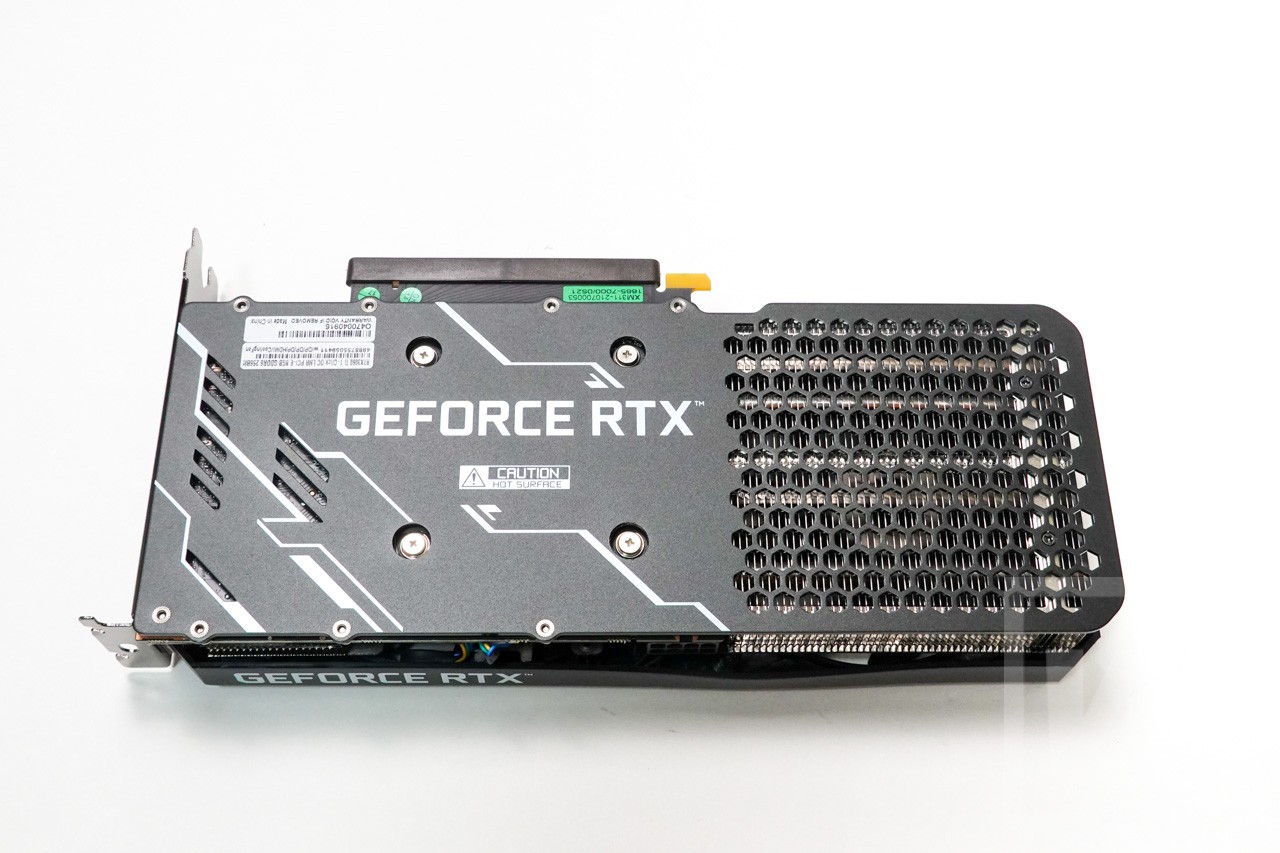

下写真の右側メッシュ部分には基板がなく、すべてが放熱フィンとなっていて、風を通り抜けさせるようになっています。新しいGeForceの基板デザインですね。
風がカード上で対流してしまわず、裏側へ逃げていきますので、冷却力は高まります。
右側ファンを透かしてみるとまさにスカスカ。
さてC530に仮組みしてみますと・・・

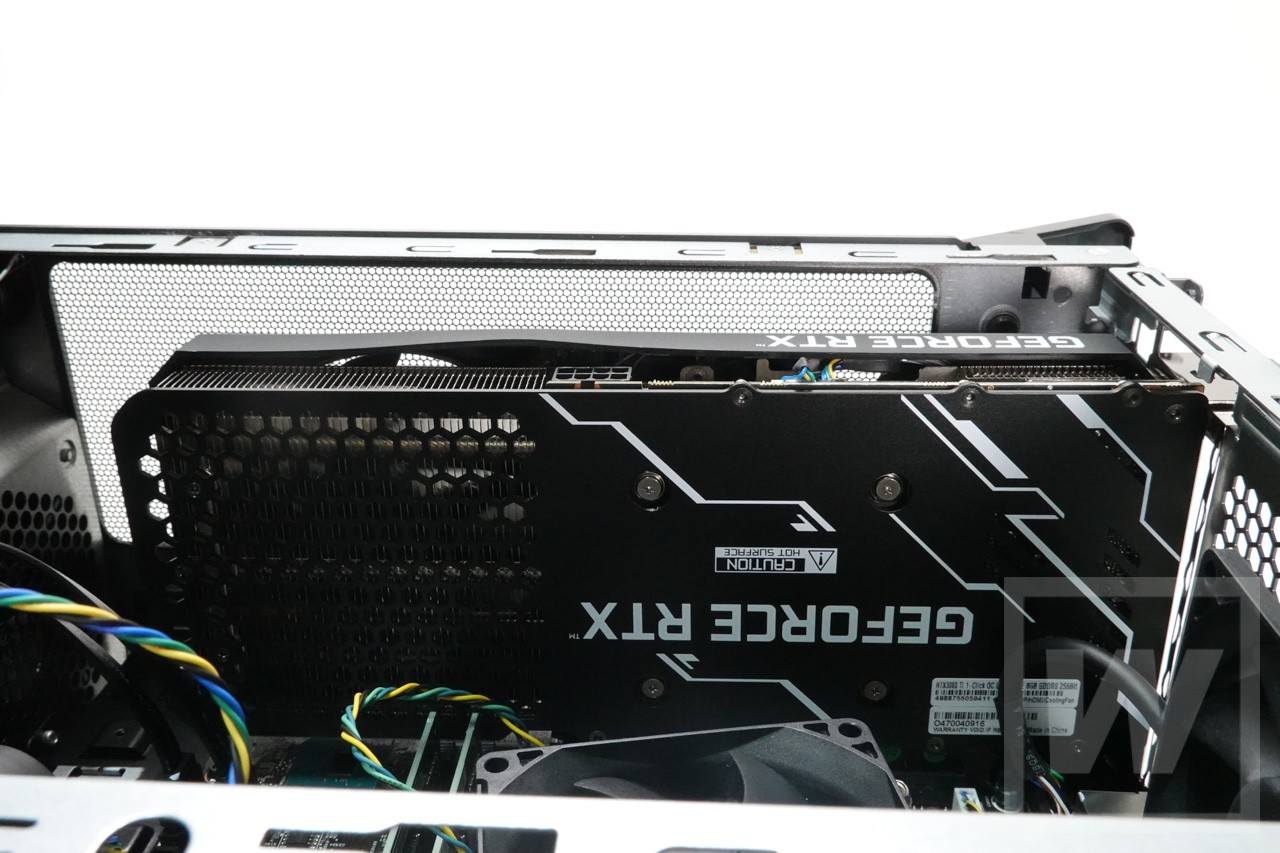

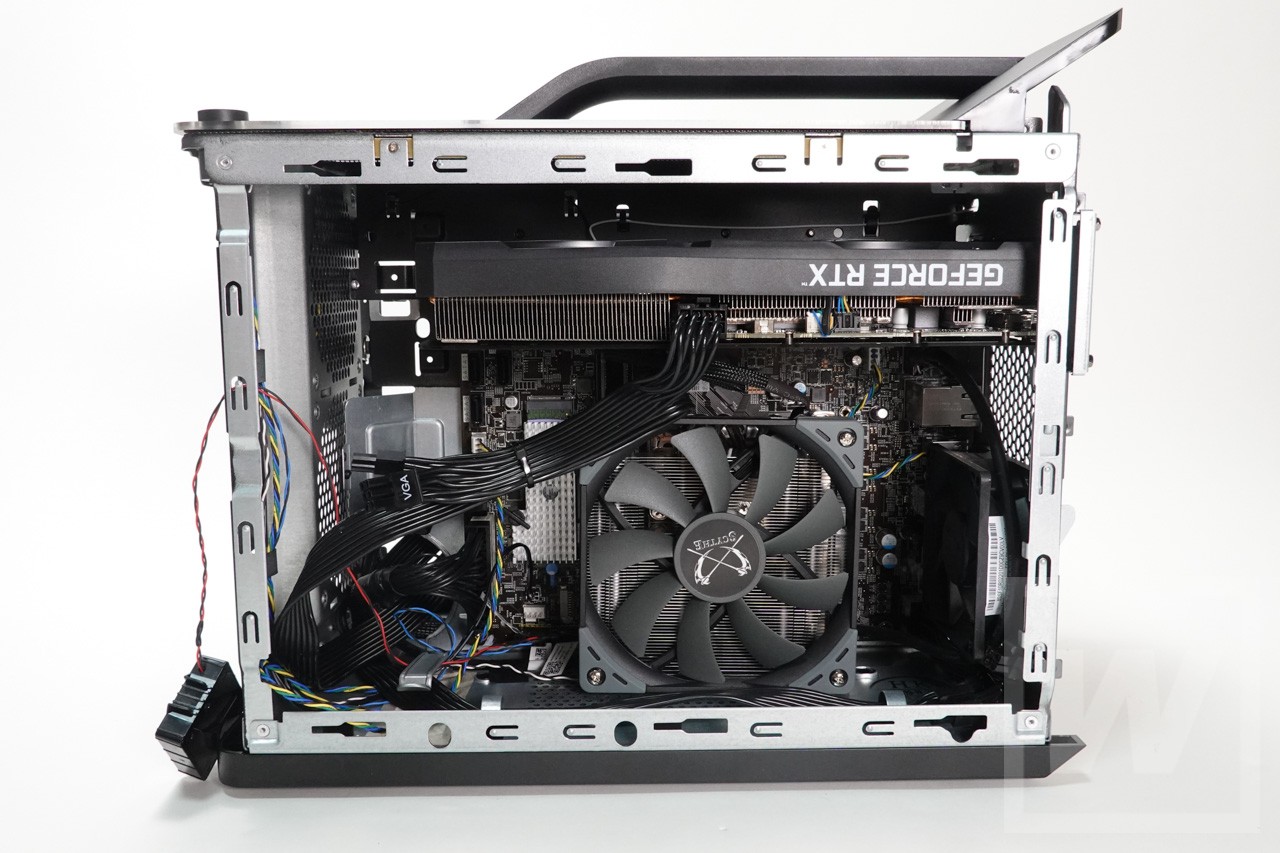

フレームギリギリですが、無事に入っています！！
化粧パネルはまさにツライチというところ。最も高い部分からは1～2mmしか余裕がありません。よかった～～！
C530はカードを上向き（ファンが上面向き）に付くため、風は下に降りてきます。そのまま対流せずに背面ファンへ流れ込むので、冷却は期待できます。
電源を取り替えてみる！・・・が！？
次は電源ユニットにとりかかります。
もともとはCore i7-9700 + GeForce 1650のグレードで、500Wの電源が付いていました。Core i9-9900、さらにGeForce RTX 3060 Tiに置き換えるので500Wでは安定容量ギリギリな感じです。

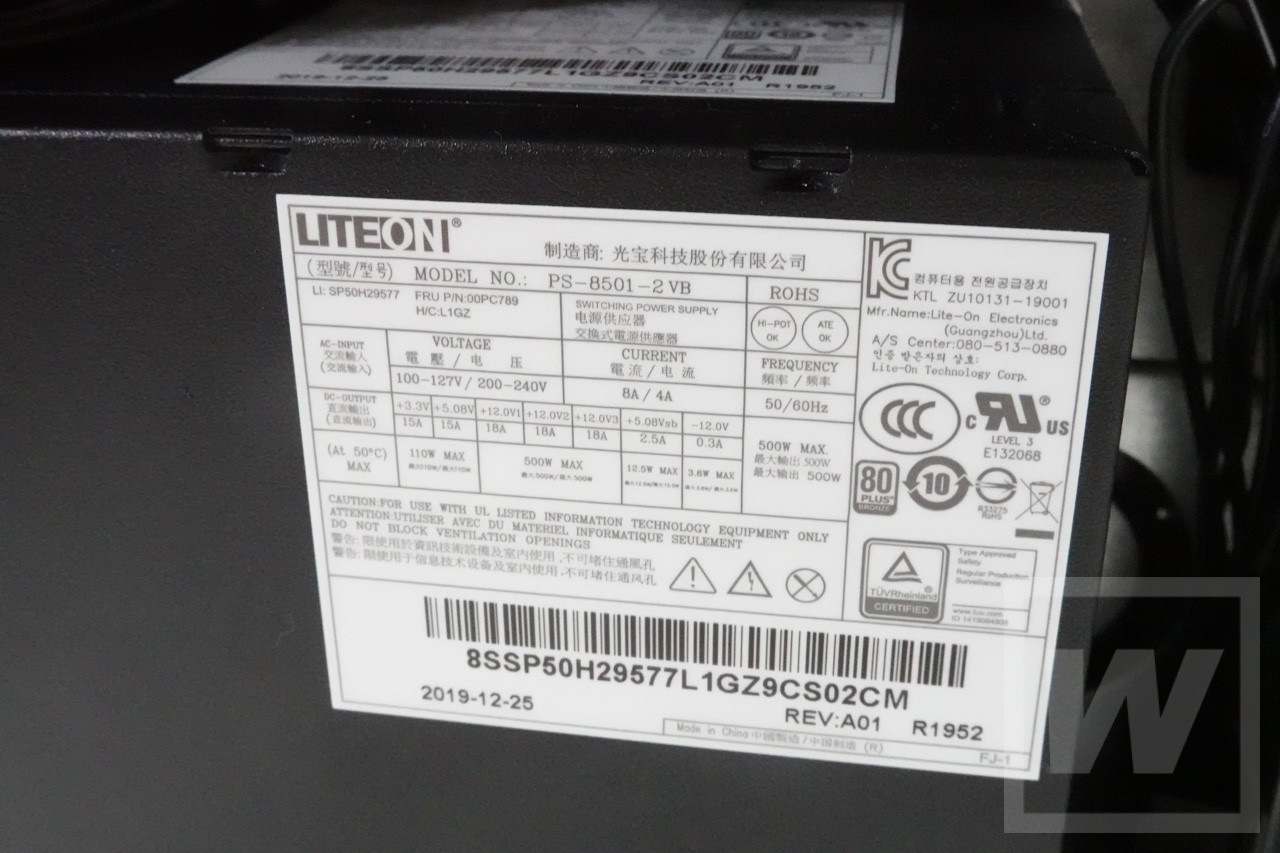

Lenovo Legion C530 純正電源ユニット 500W
電源ユニットの大きさを測ったところ「だいたいATXっぽい」と結論づけました。
買ってきたのはFSPの750W電源 Hydro GSM Pro Lite です。80Plus Gold認証で、高い変換効率を実現。750WあればGeForce RTX 3070でも余裕です。
さて改造です。

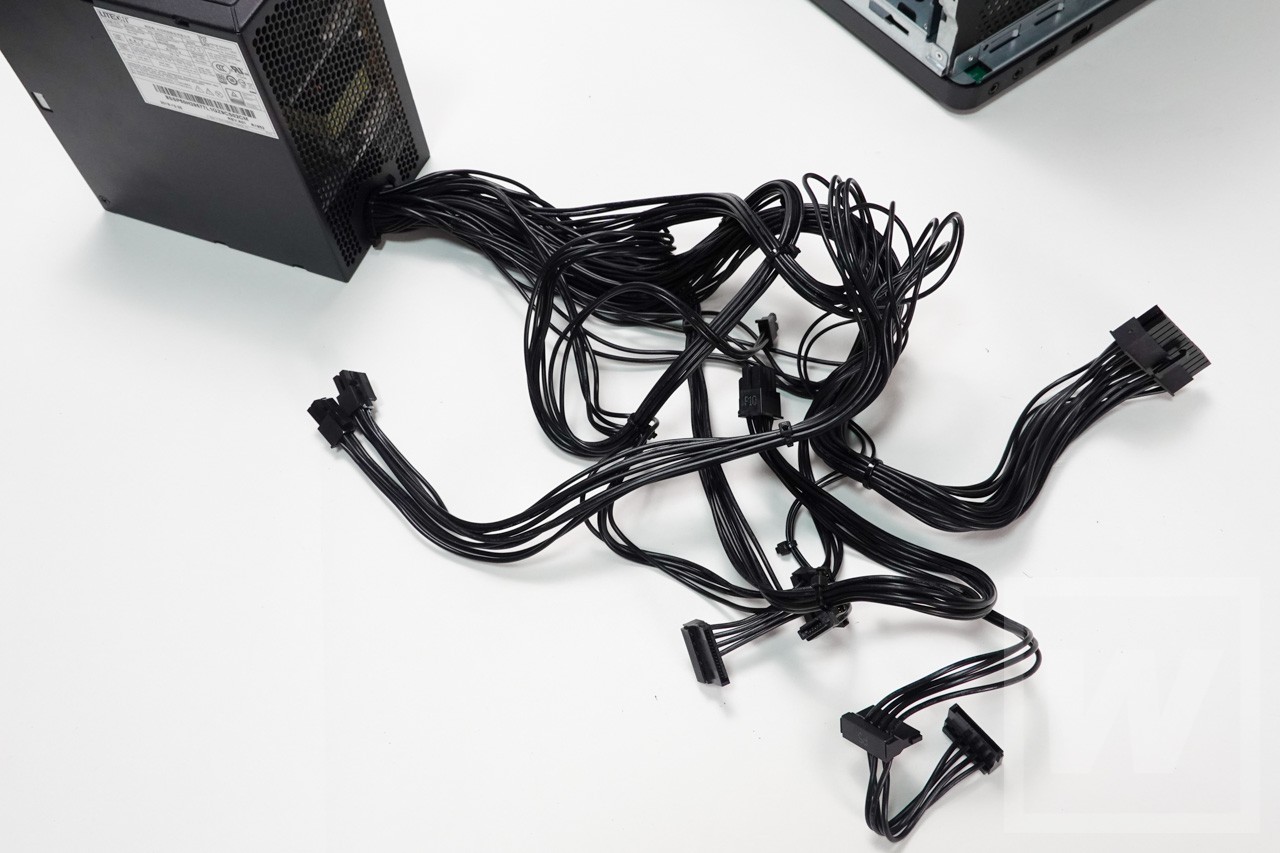

電源ユニットは配線が長くてごちゃごちゃしているで苦労します。HDDケージを外し、CPU側チャンバーからずりずりと引き出してきます。

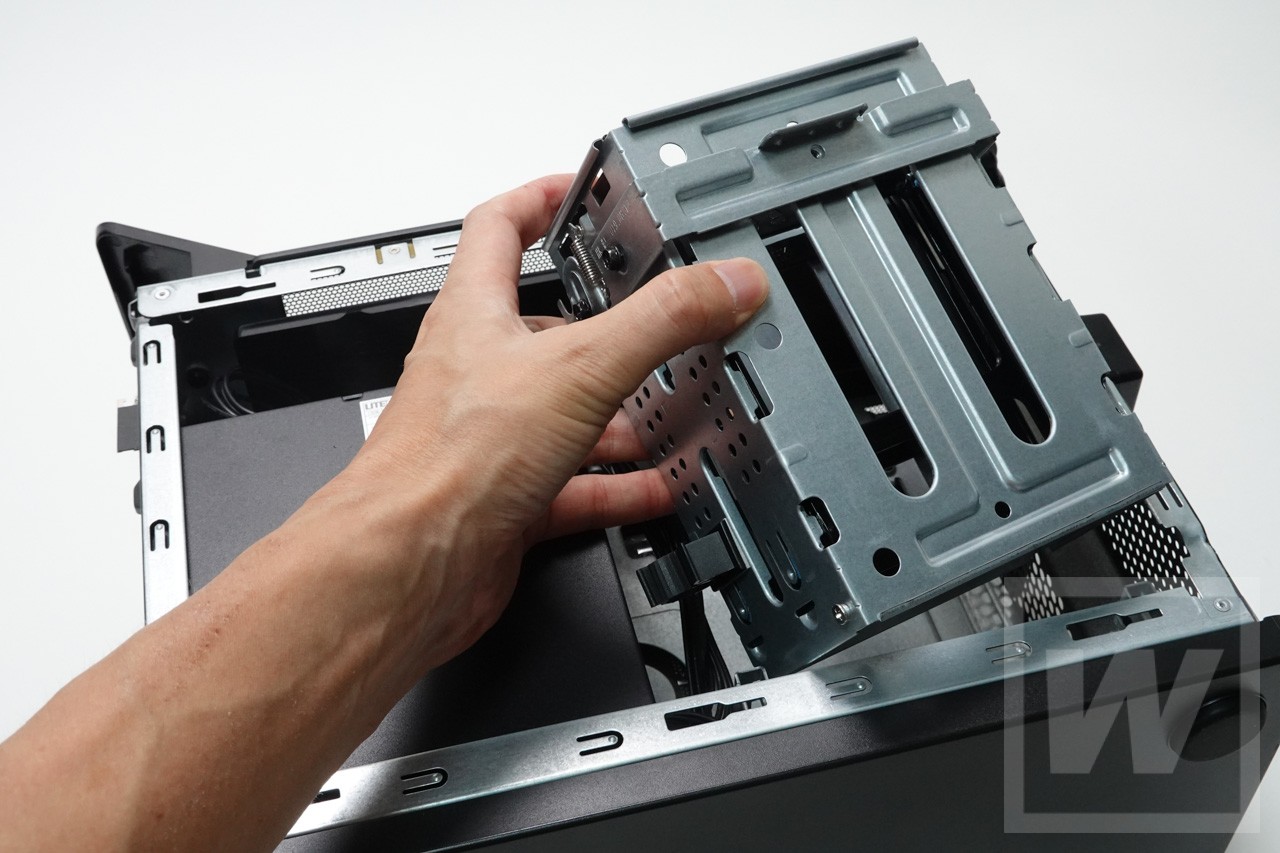

HDDケージを外す

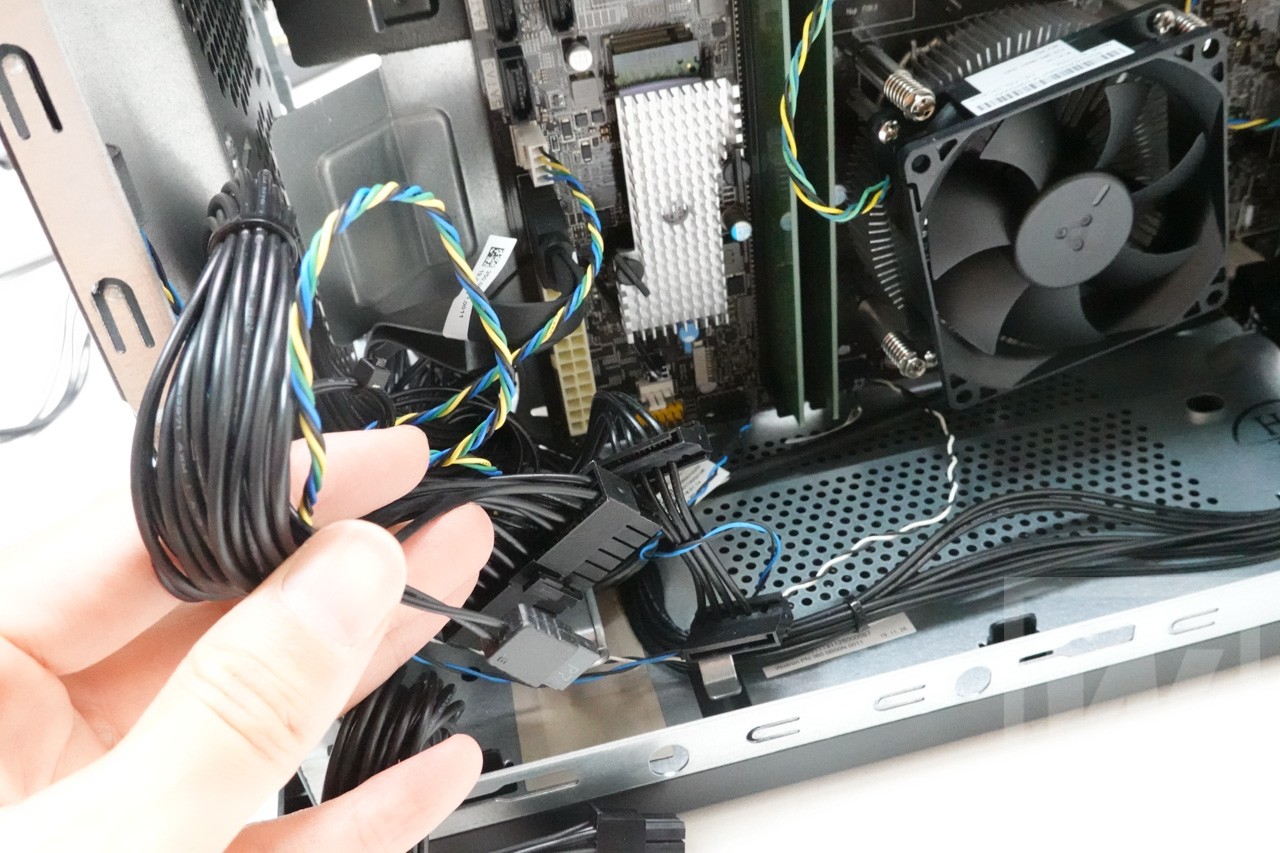

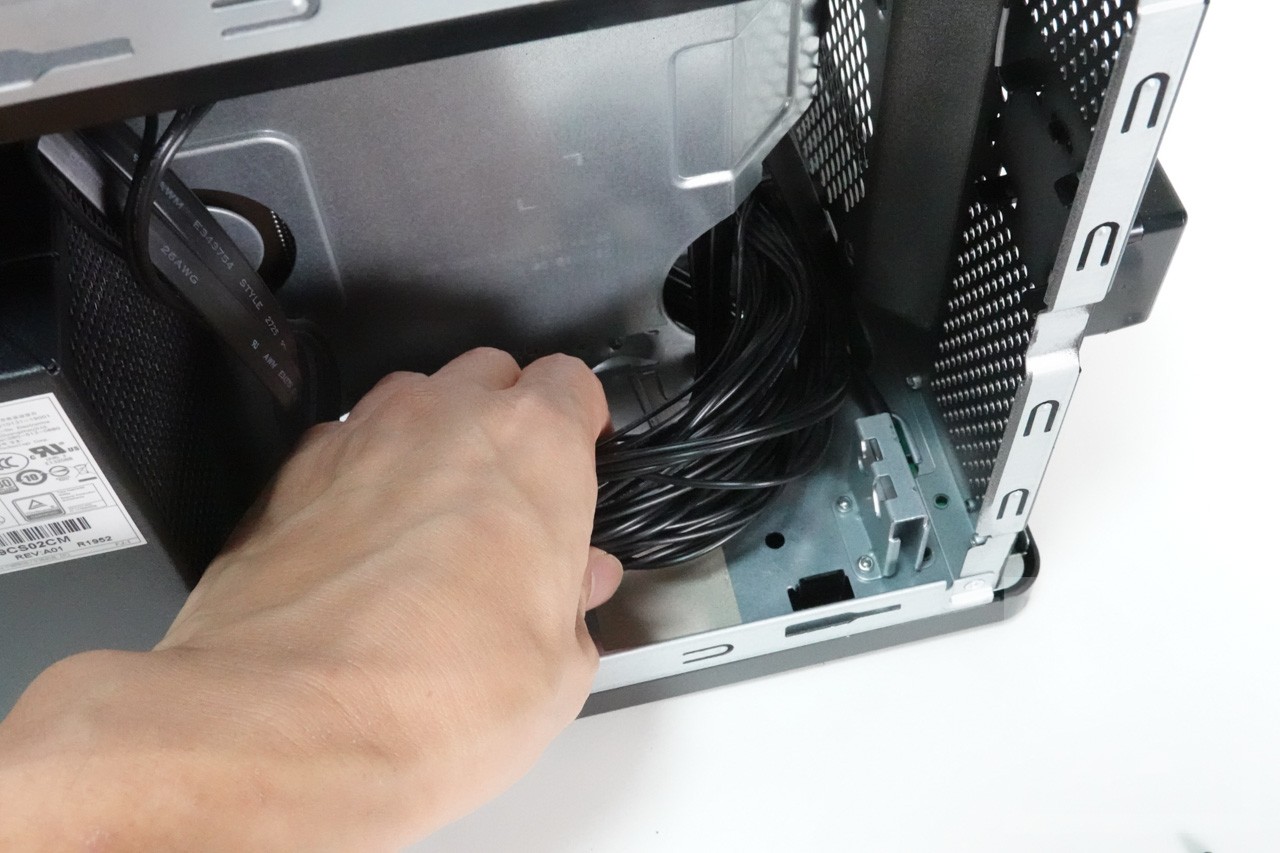

これらのケーブルを向こうのチャンバーから引き抜いていく

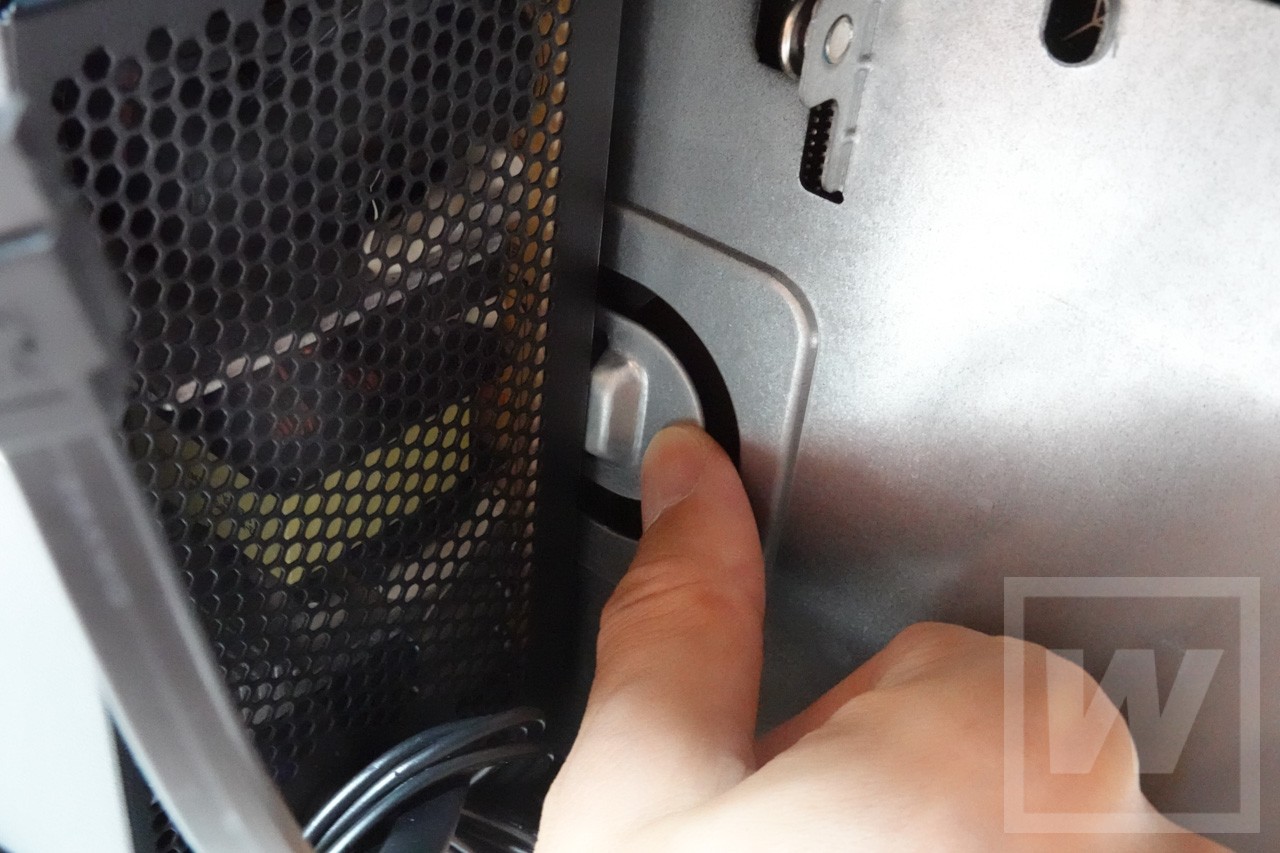

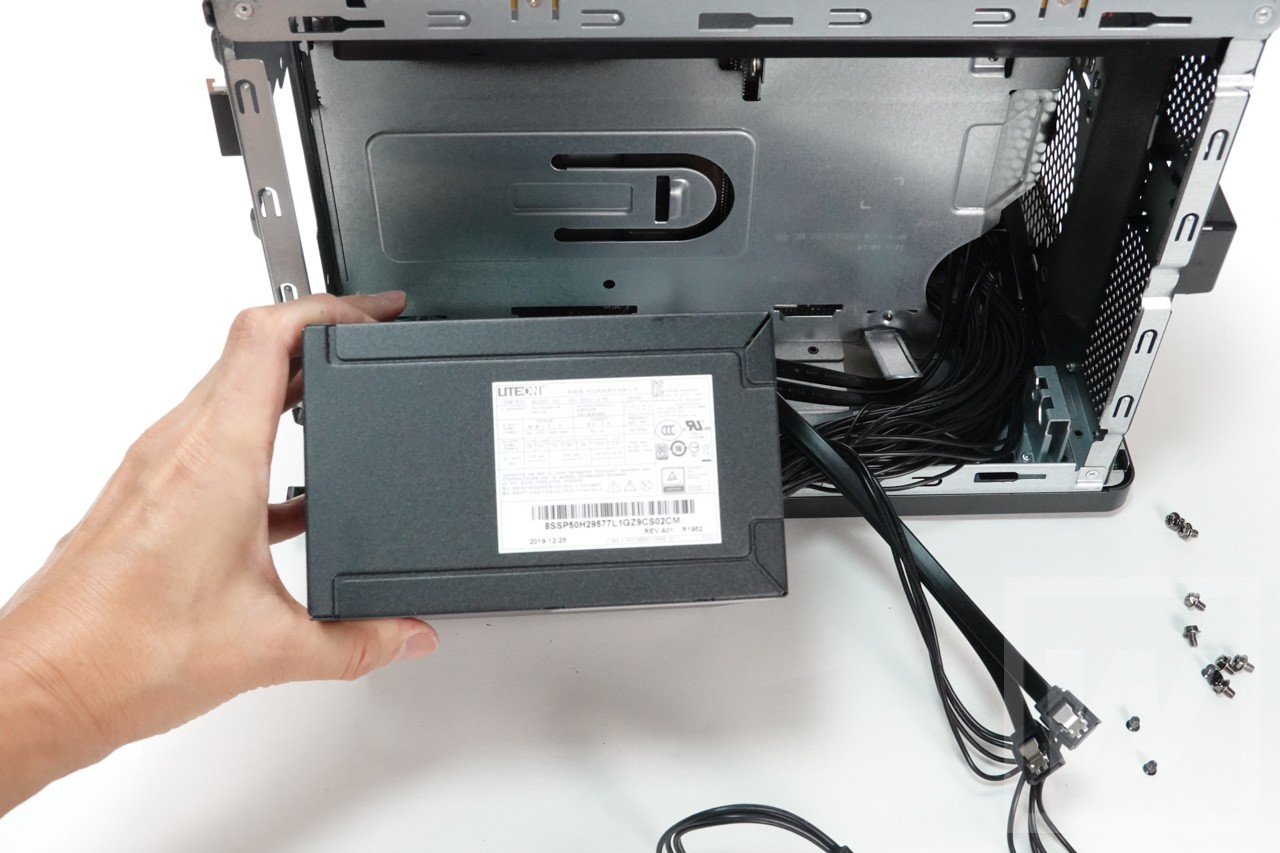

背面から4本のネジを外し、ケース内側にあるこのノッチを押しながら、電源を手前に倒すように引き出します。
取れました！

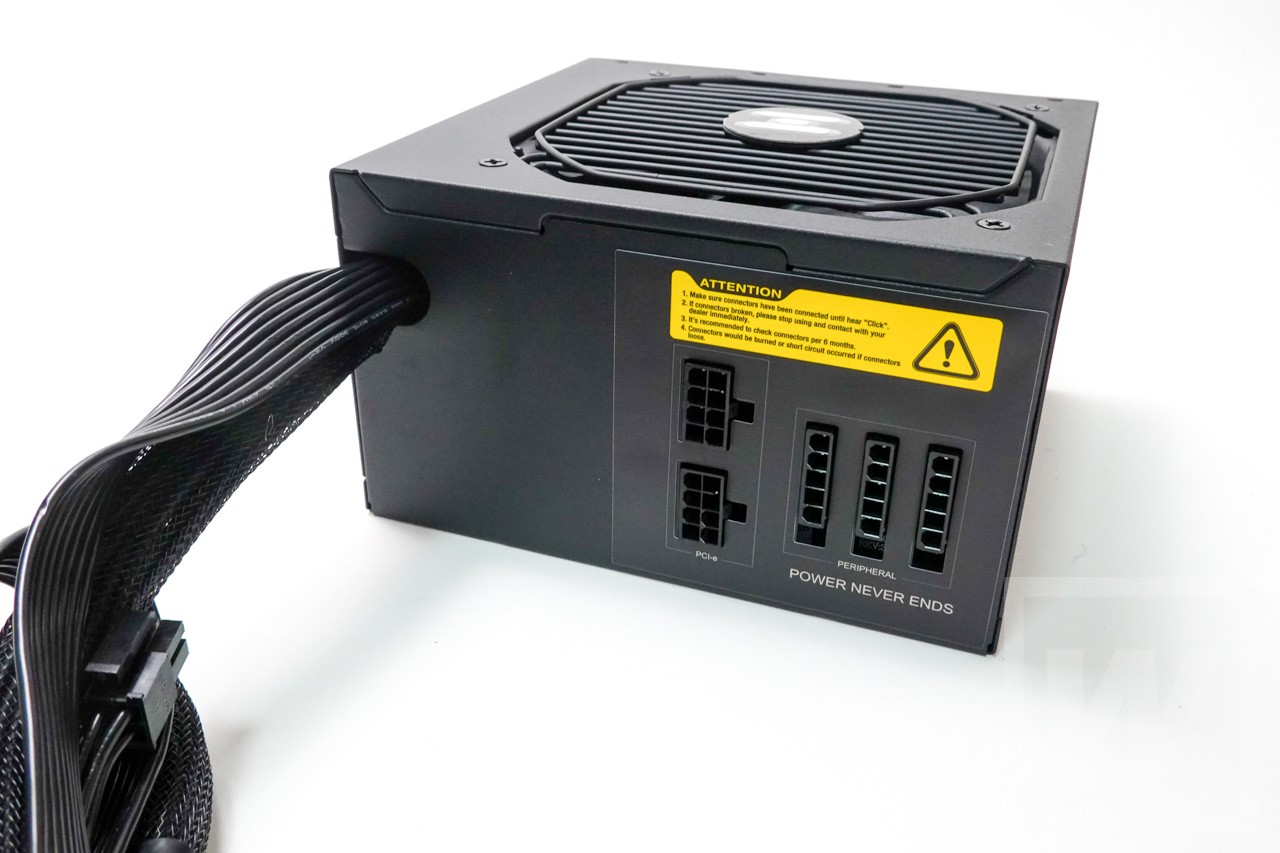

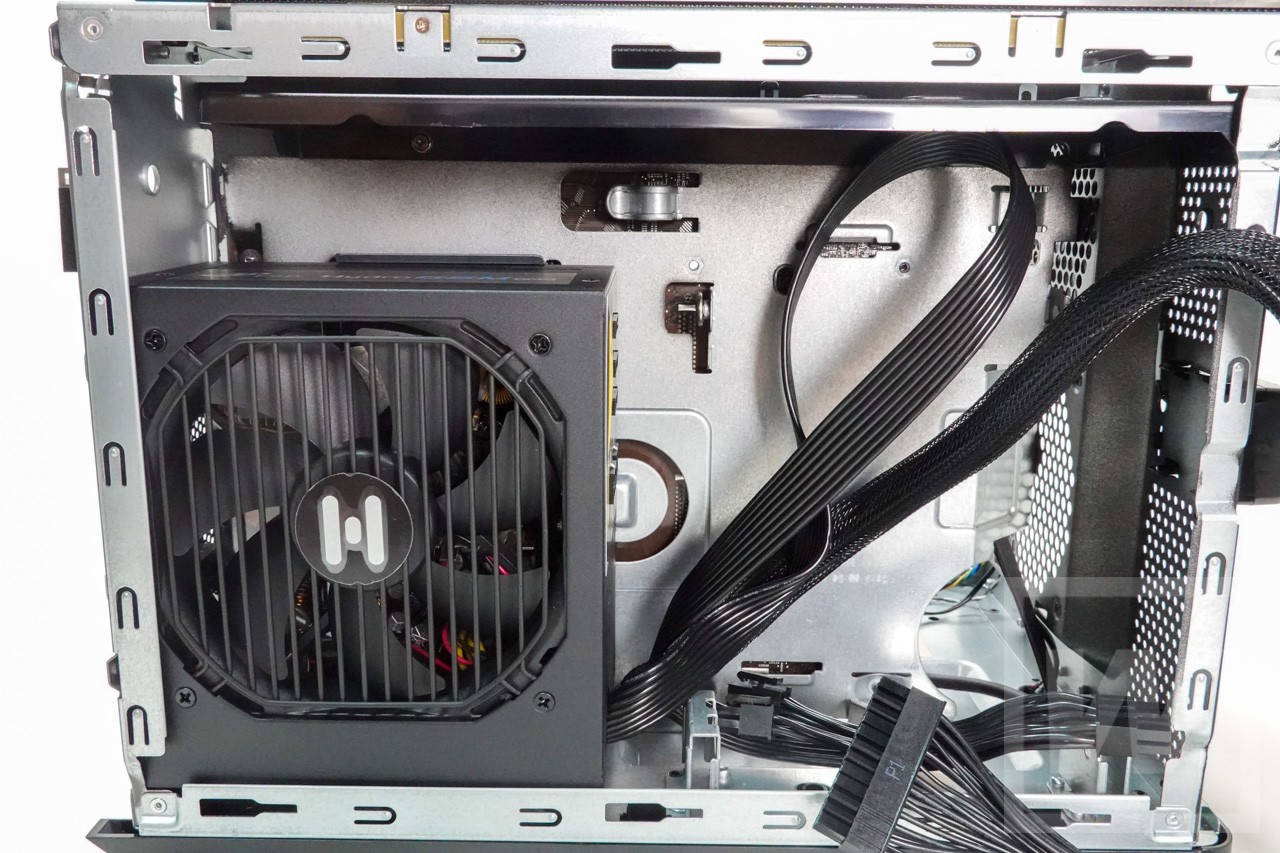

ここにHydro GSM Pro Lite を入れていきます。ケーブルがセミプラグイン式で必要な配線のみつなげばよいので、とても片付きます。
形はやはりATXサイズピッタリでした！良さそうです。

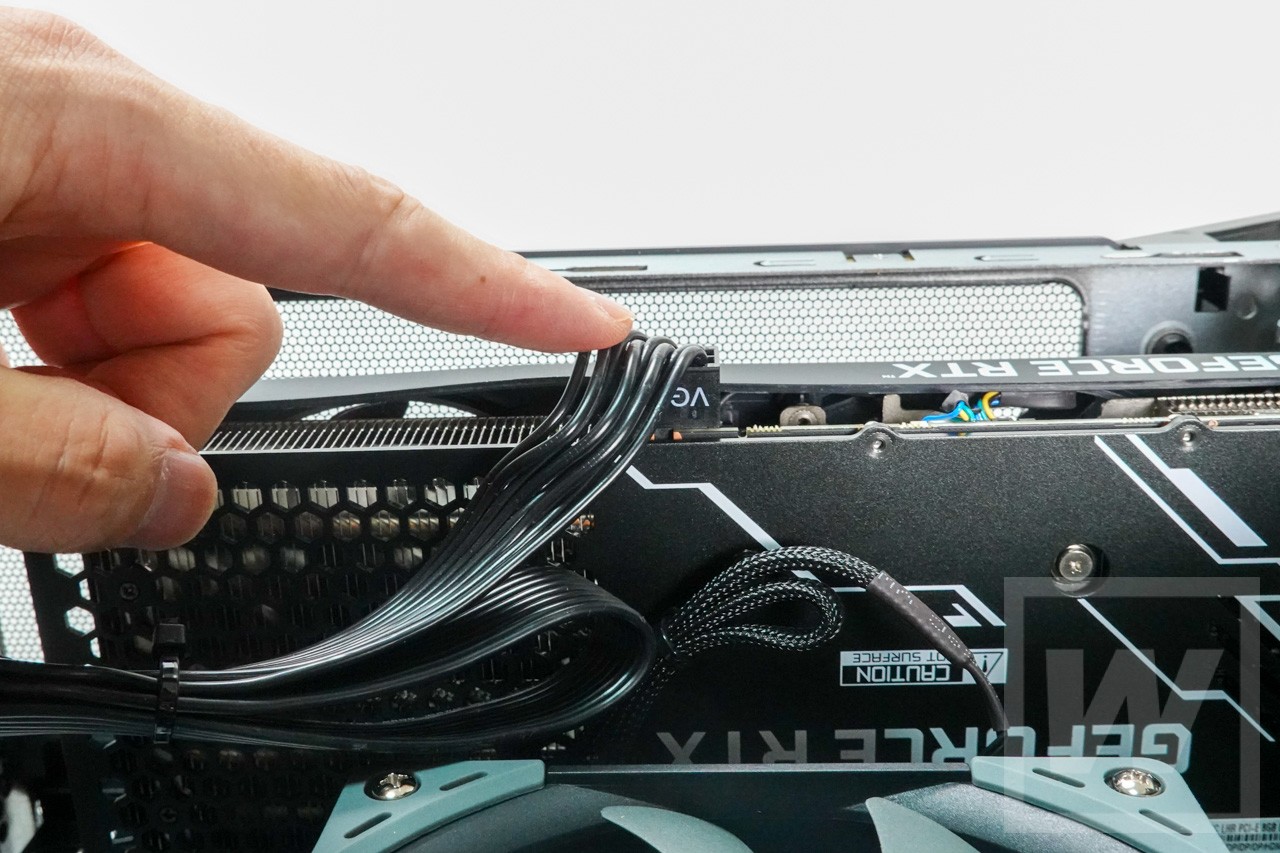

唯一苦労したのはGPUのコネクタ。しっかり曲げないとケースに接触しました。やはりGPUの幅は110mm前後までが限界ですね。120mmではコネクタが入らないでしょう。
じゃあ電源ユニットを本締めしますか、と思った瞬間、違和感に気づきました。
ん？待てよ？この電源スイッチどうなるの？
電源スイッチがあるよね・・・！？
そうなのです。自作用の電源ユニットには、たいていの機種に電源ユニット専用のスイッチが付いています。もちろんLenovoの純正ユニットには付いていません。
普通であればなんの問題もありませんが、C530は背面の化粧パネルをかぶせます。ということはこのスイッチがジャマになるのでは・・・（汗）
イヤな予感がしてきました。

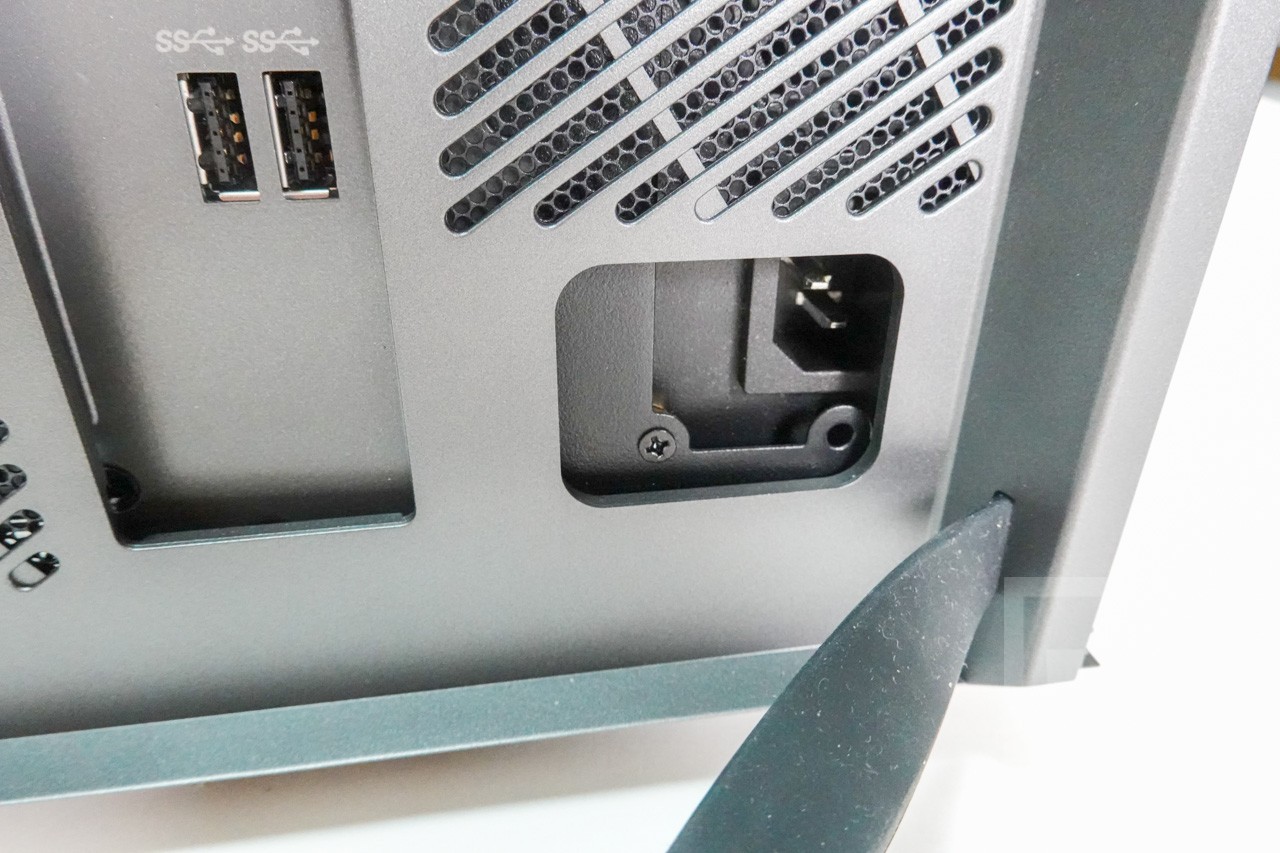

さっそく化粧パネルをかぶせてみると・・・

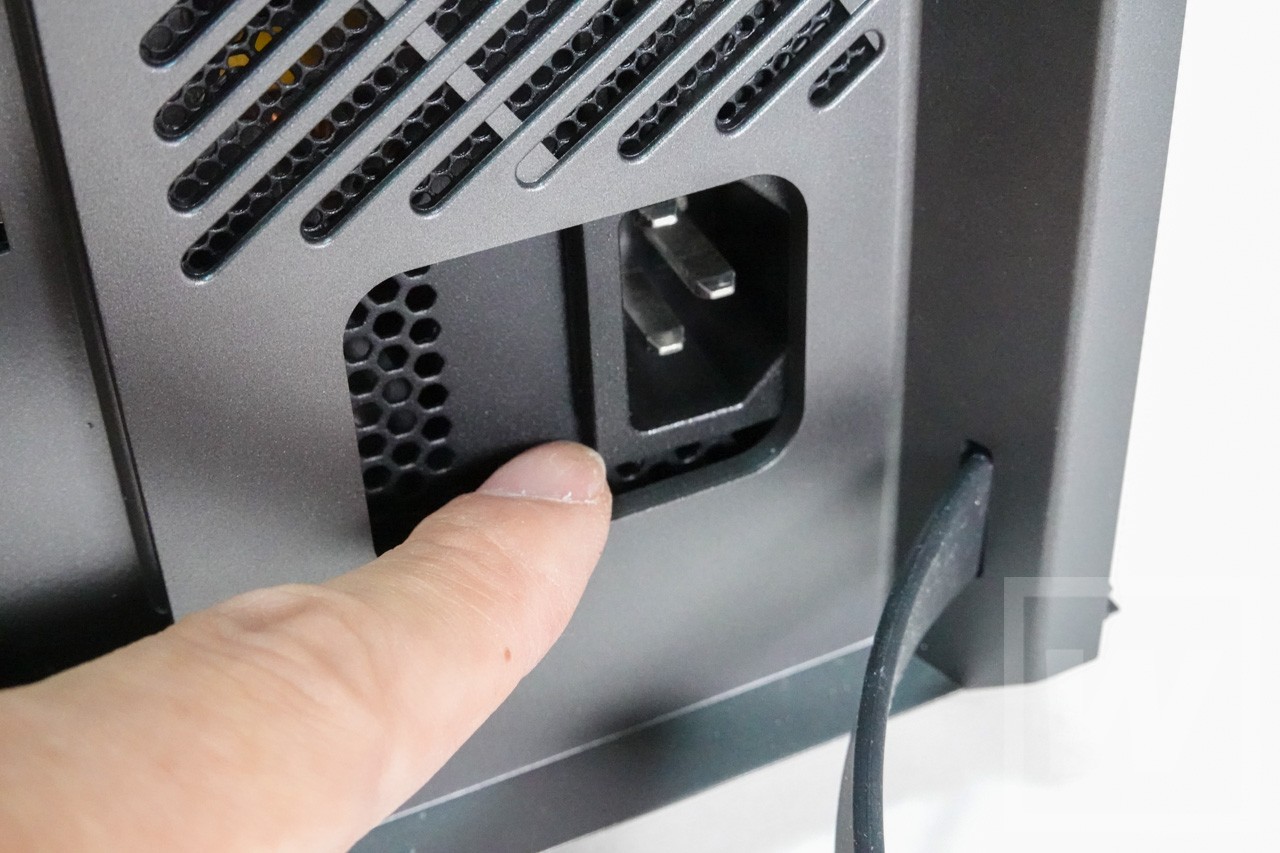

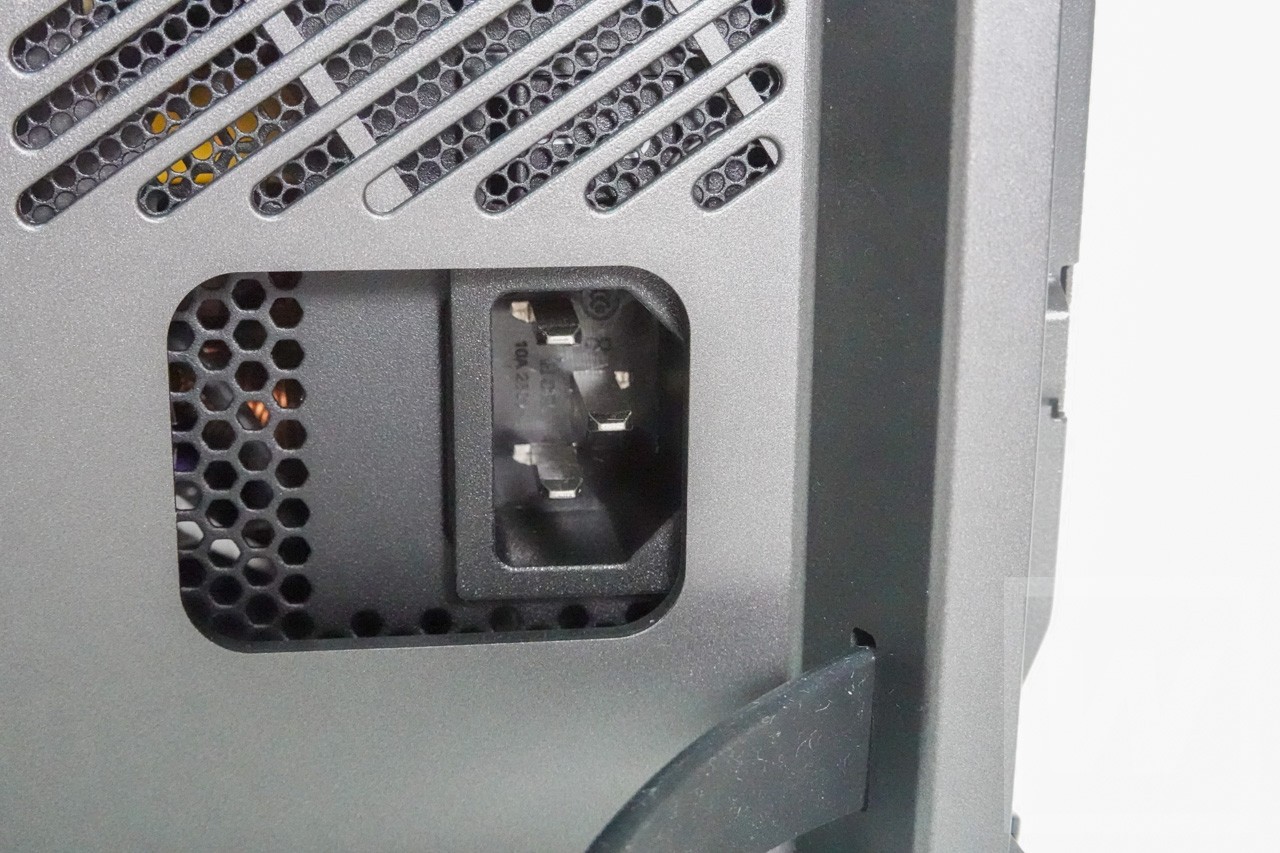

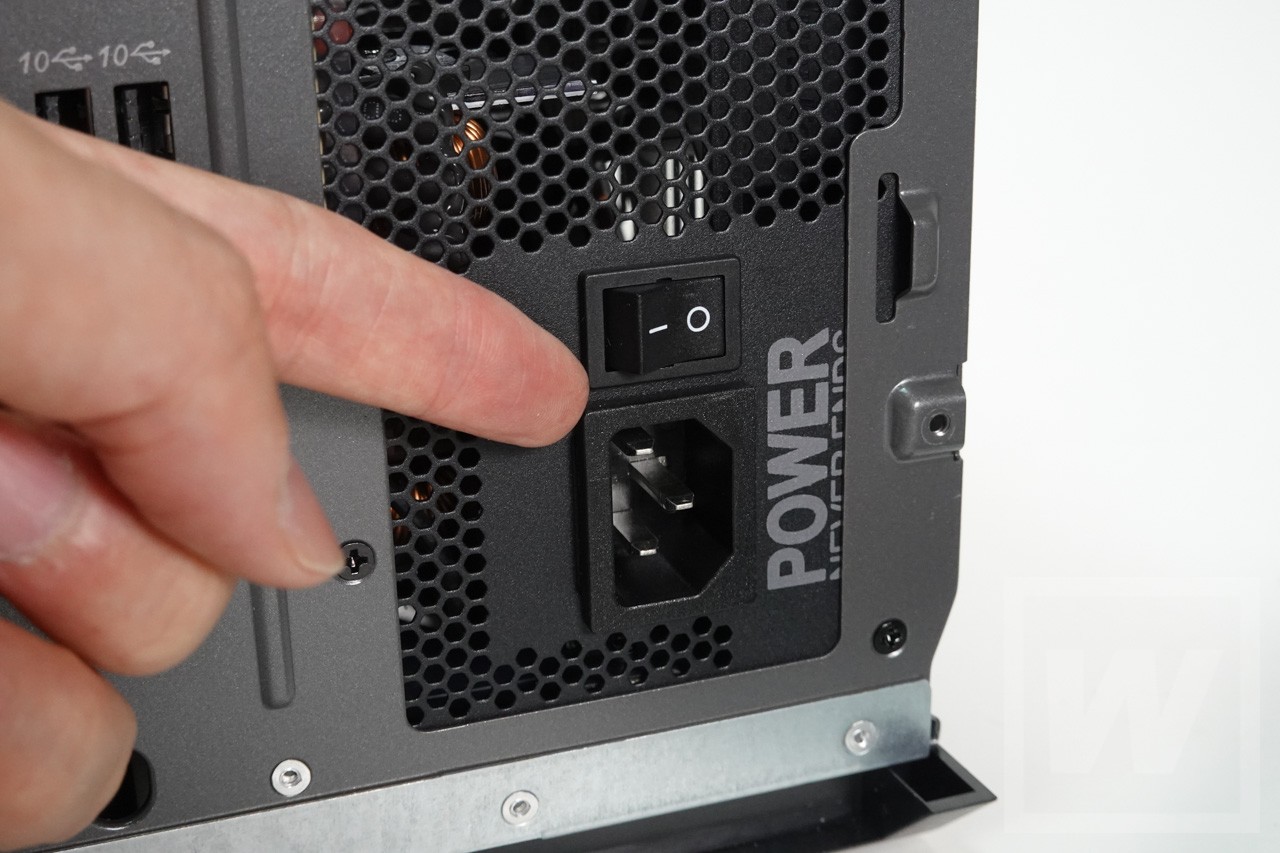

ちょ・・・なんか・・・電源ソケットがずれてない！！？？？（汗）
しかも電源スイッチがパネルに押されて、微妙な位置で止まってない！？
どう考えてもズレてます。お疲れさまでした。
無理やり配線を押し込もうとしてみますが（危ない）、もちろん入らず！！！！
さらにはスイッチの厚みで、そもそもパネルを密着させることができません！！！
やっちまったーーーーーーーーーーーー！！！
シ・ヨ・ウ・フ・カ・ノ・ウ！！！！

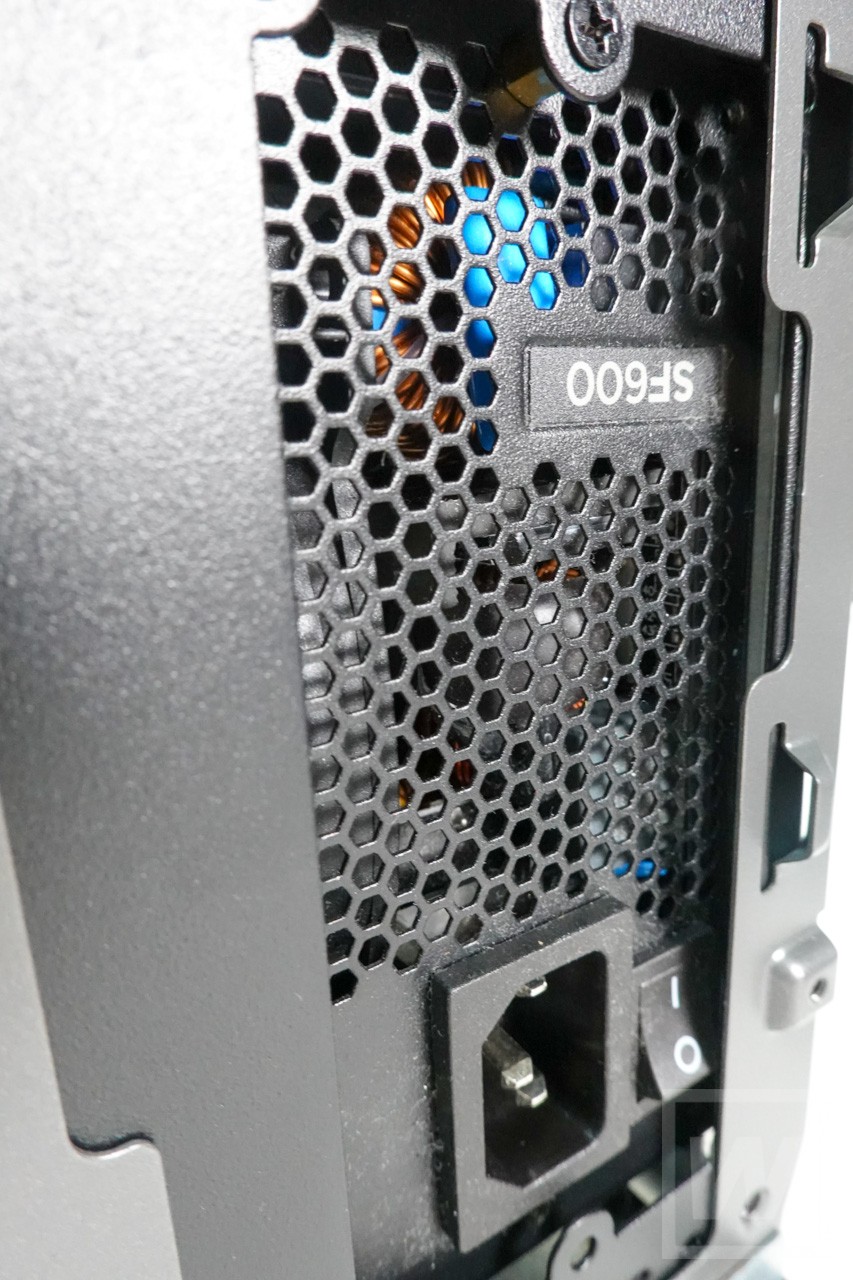

代わりのものはないかと手持ちの中から探して、コルセアのSFX電源SF600も当ててみました。SF600はATXに変換できるプレートが付属します。スペーサーを入れて、少し内側にオフセットさせてみますが・・・

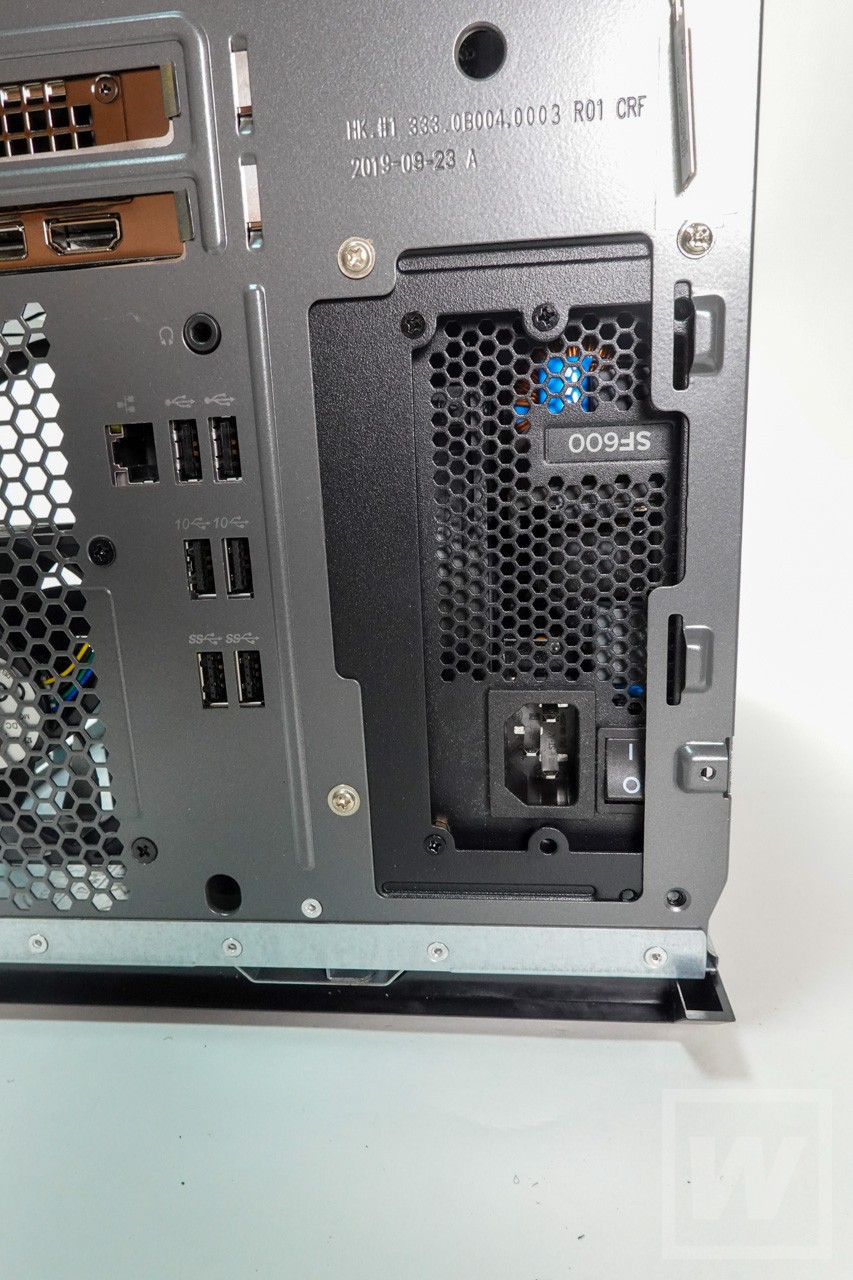

電源スイッチには当たらないものの、Hydro GSM Pro Liteよりもさらにコネクタ位置がズレています！！
終ーーー了ーーーーーーーーおぉぉぉぉ！！！
本当にありがとうございました。
電源改造計画は完全にアウトです。全メーカーのユニットを当ててみれば、もしかしたらちょうどピッタリ入るものがあるかもしれませんが、そんなことはもちろん不可能。
しかも、よく見れば純正ユニットは前から空気を吸入し後ろへ風を送る、非常にめずらしいタイプ。もしかしたら専用設計かもしれません。
自作用は底面から吸い込み後ろへ送るタイプがほとんどです。吸気側にはケースカバーがあり、ほんの数mmしか空間がありません。仮に入ったとしても、吸気できず加熱するかもしれません。
残念ながら純正に戻すしかありませんでした。
前面ファンを追加
気を取り直して、前面ファンも追加しておきます。
Legion C530は標準では1つの前面ファンが付いていますが、ファンの設置場所は2つ分あります。今回はCPUもGPUもアップグレードしたので、冷却力は可能な限り高めたいところ。
ということで、前面ファンを2つに増やし、さらに静音性に定評のあるファンに交換していきます。

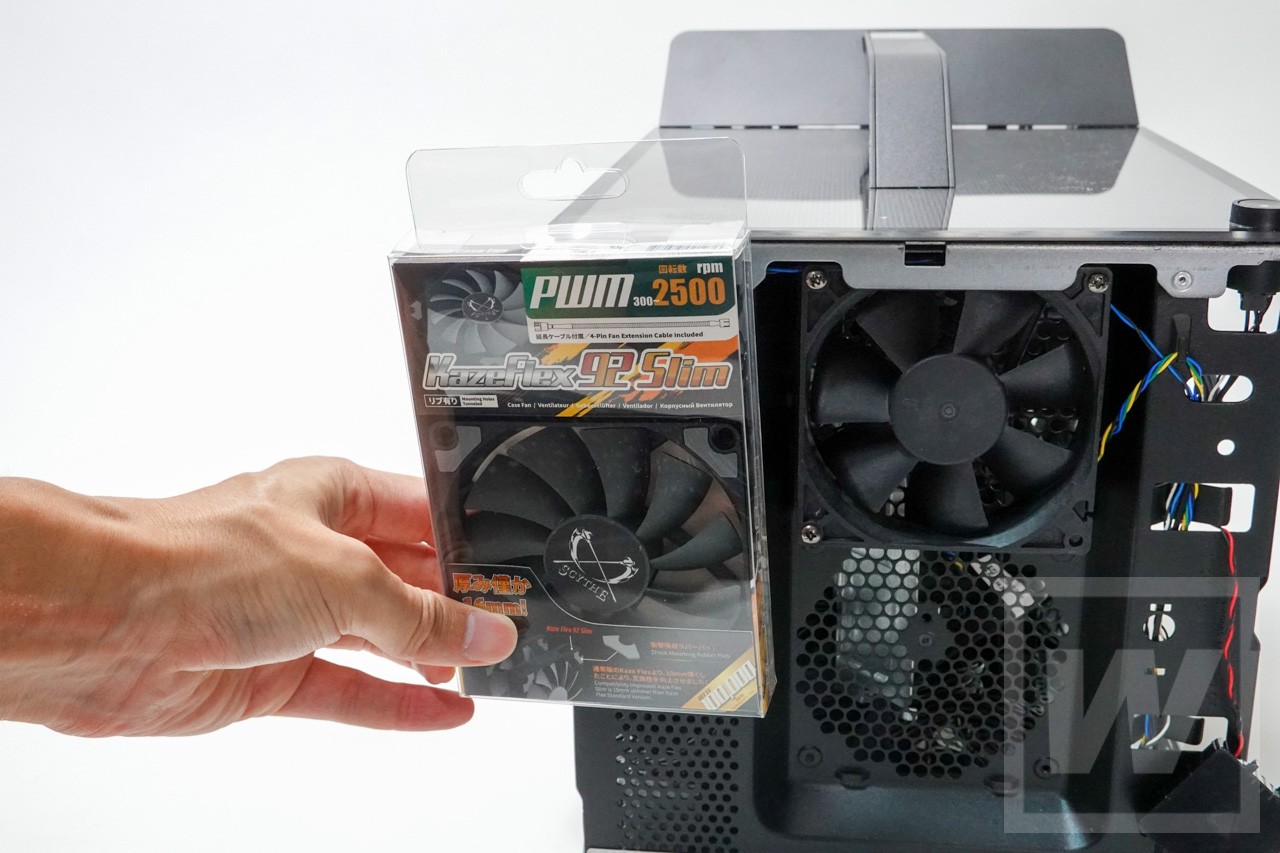

購入したのはSCYTHE KAZE FLEX 92 SLIM PWM 2500rpm (KF9215FD25-P)。
大きさ92mm、厚さ16mmの薄型モデル。PWMに対応しており、300～2500rpmの間で動的に変更可能です。
薄型を選んだのは、のちのちどこかへ流用する際に便利なため（セコい）。Legion C530は25mmなので、あえて薄型を選ぶ必要はありません。

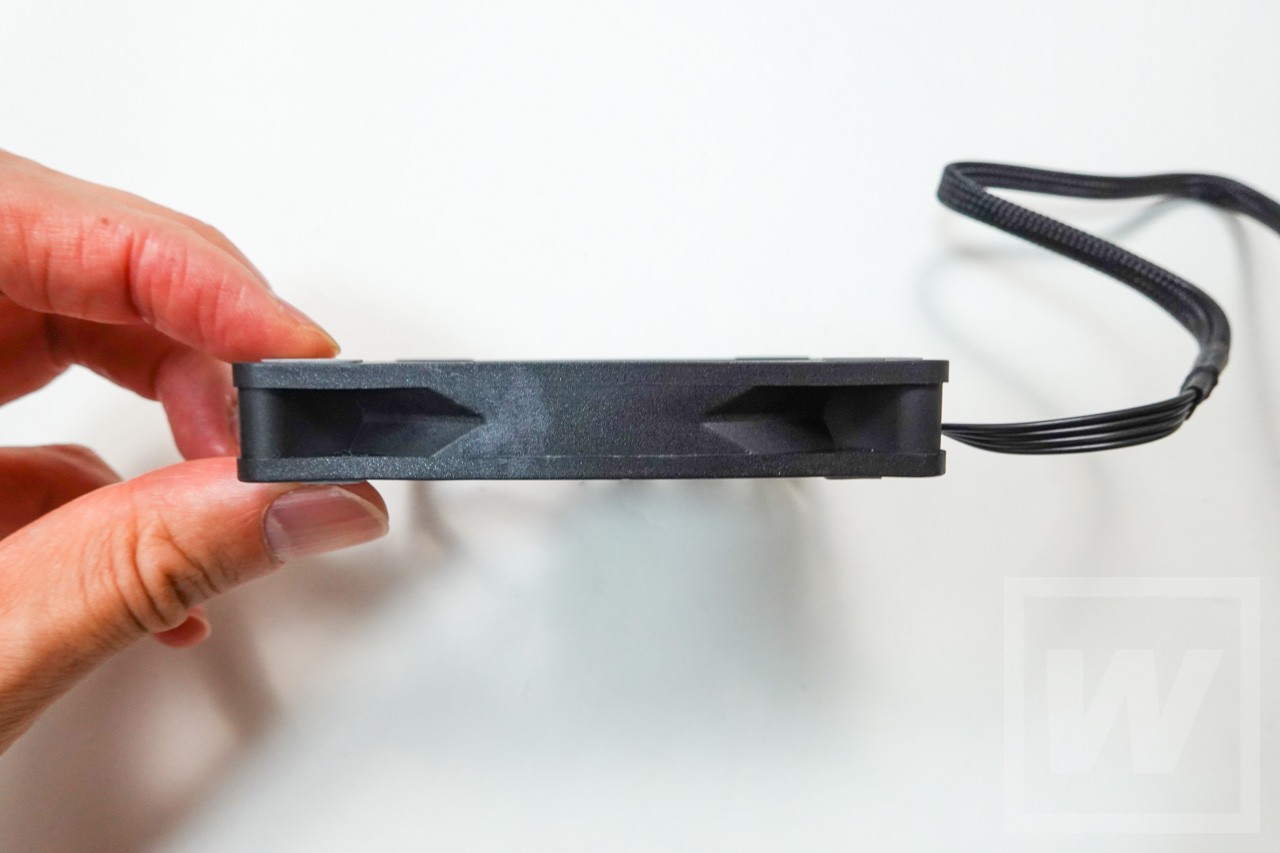

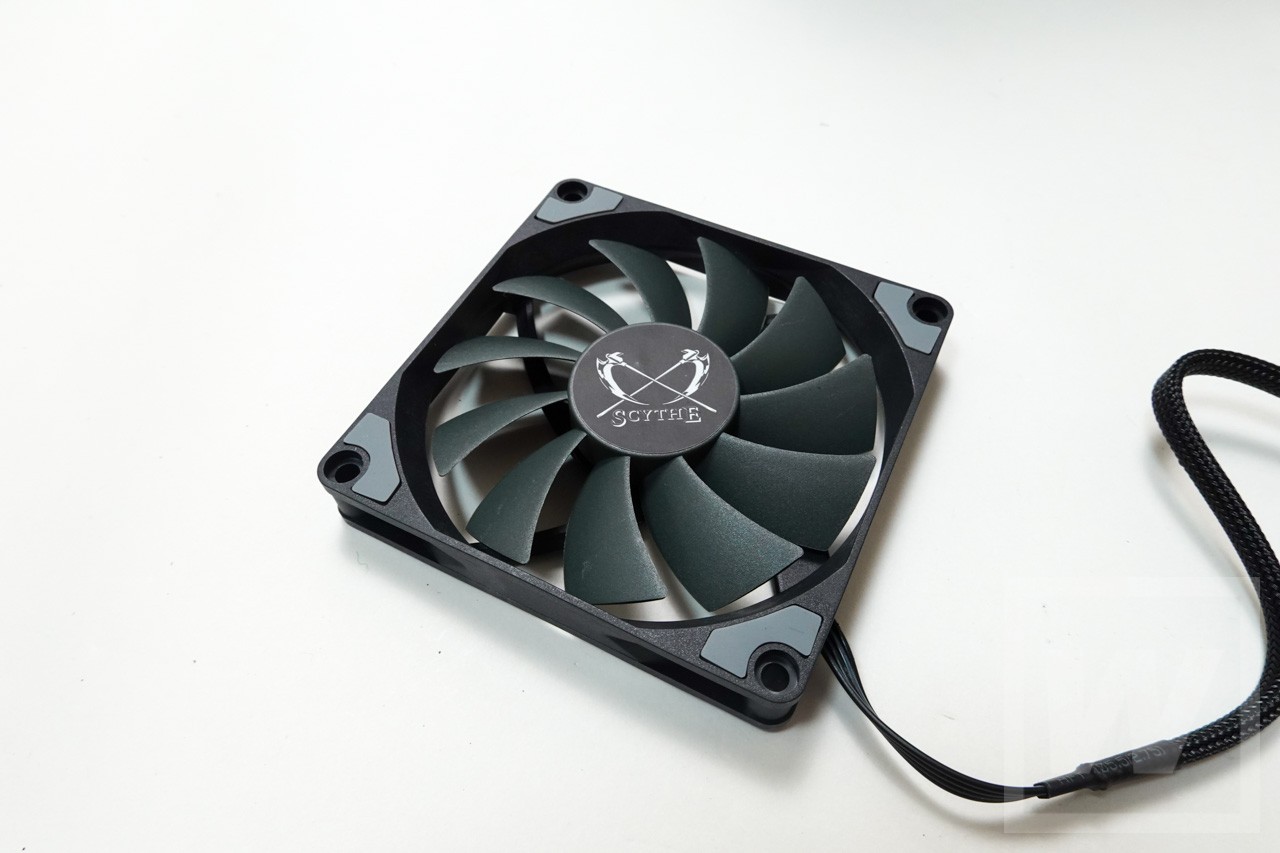

16mmと非常に薄型
ちなみに、純正ファンを留めているネジは、UNC #6というちょっと特殊なピッチ。また、長さは32mmです。ホームセンターでは見つかりませんでしたので、Amazonから購入しました。

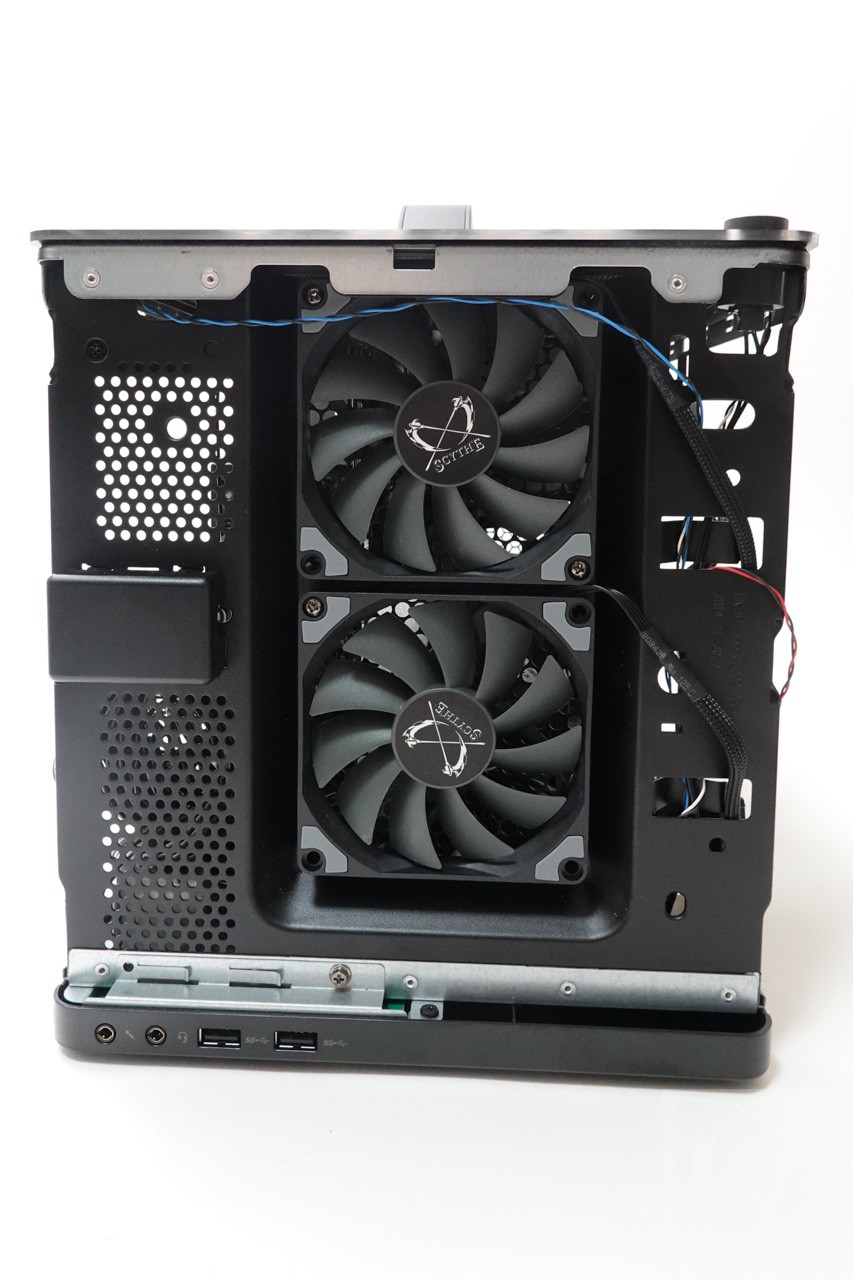

全面に2つ装着しました！これでCPUにもGPUにも、しっかりと冷却風を取り込むことができるはず。ファンのコネクタは分岐も考えましたが、マザーボードにコネクタが余っていましたので、そこに接続。
仕上げ
電源は純正に戻し、そのほかはアップグレードのまま組み上げました！完成です！
無事に通電は完了！ひとまずWindowsの起動まで確認できました。
あとはハードに動かしたときに、電源容量不足で落ちないことを祈るのみです。(笑)
[matome]余裕を持たせたかった電源が、まさか入らないとは！！先入観だけで部品を見てはいけませんね～。反省。
次回はベンチマーク結果をまとめます！（Legion C530魔改造スペックのベンチマーク結果をまとめました）
Core i9-9900 + GeForce RTX 3060 Tiはどれほどのベンチマークを示すのか！？
[/matome]
