M.2 SSD / M.2 Wi-Fiアダプタを固定するネジ(ビス)の規格・サイズ

M.2のSSDや、M.2 Wi-Fiアダプタを固定するための、ネジの規格リストを作成しています。



薄型で小さなスペースにSSDを収めることができる、便利な規格M.2

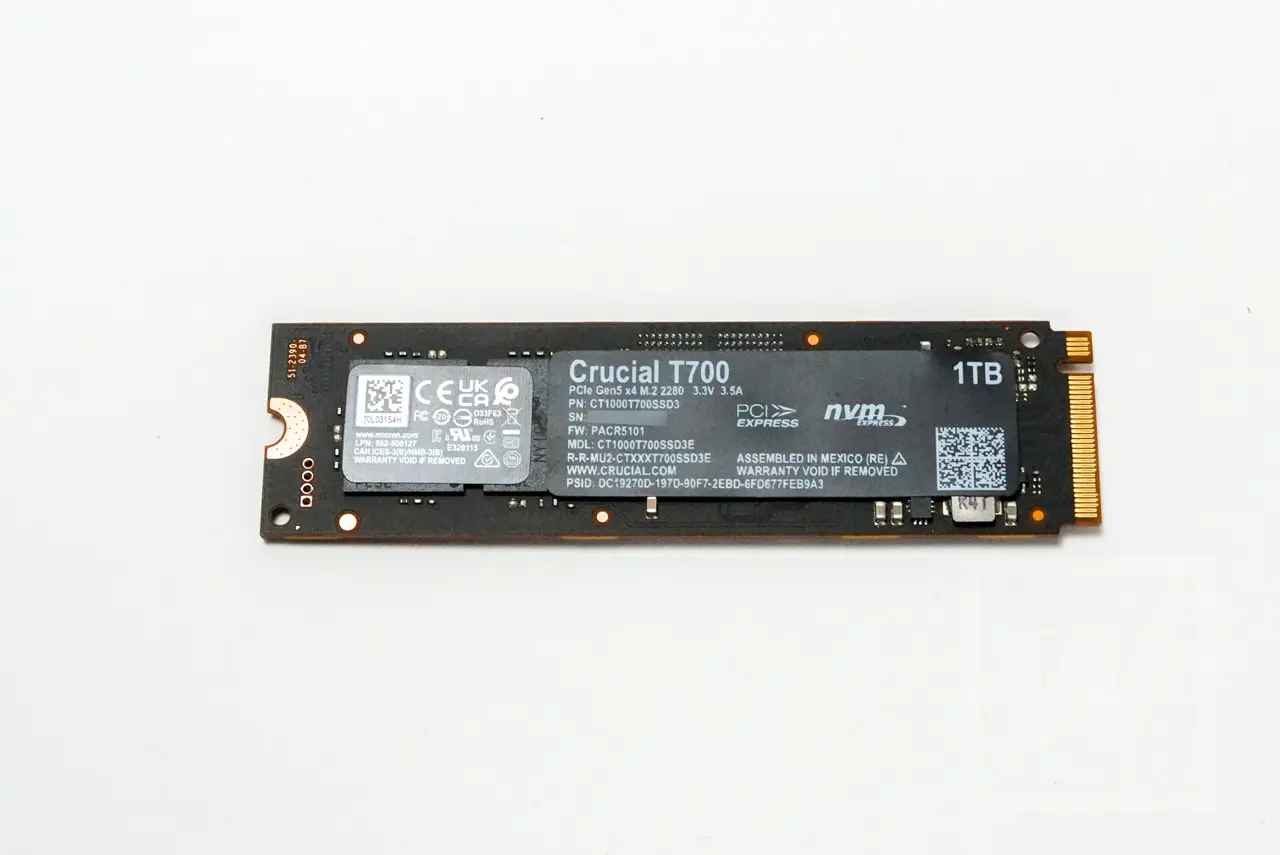

M.2 2280規格のSSD(一例)



ですが当然ネジも小さいため、ネジをなくしてしまう人が続出するのも特徴です。(笑)

もしM.2ネジをなくしてしまった場合、別売品や汎用品を買うときにはどんな規格のものを買えばよいのでしょうか?

調べてみました。

実はメーカーごとに少し違う

調べたところ、M.2のネジにはHDDのように完全な統一規格がなくマザーボードによって少しずつ違うようです。



まず代表として、M.2用専用ネジとして販売している「アイネックス M.2 SSD固定用ミリネジ PB-044」を調べてみました。販売価格250円ほどで4つ入り。

こちらの商品のサイズは下記のようになっています。

ネジ部の径(太さ) 長さ 頭の直径(厚さ)
2mm 2mm 5mm (1mm)

当方の持つマザーボードでは、ASUS、ギガバイトのものに使えました。

※ただし各メーカー1種類ずつのマザーボードしか試していないため、全商品に使用できるとは限りません。ご了承ください。

重要な注意

一般的なネジの規格に「M2」というものがあります。これは2mm径のミリネジの規格になりますが、PCの「M.2」(中央の . に注意!)とはまったく別の規格を表しています。

M2のネジはM.2に使えるというわけではありません!メーカーによっては使える場合がありますが、メーカーごとにピッチ(山幅)や幅が違います。無理に使用すると、受け側のネジ穴が破損します。



他の機材も確認します。

筆者の持っているM.2のエンクロージャ(USBケース)では、太さ2.5mmで長さ4mmのネジを使っているものが確認できました。もちろん上記AINEXの製品はスカスカで使えません。

M.2 USBエンクロージャ



また逆に、M1.5(1.5mm径)という極細のタイプも存在するようです。

判明している機種/マザーボード

DELL

OptiPlex 3070 M2 x 3.5mm 平頭 5mm(長さ3mmでもOK。2mmでは振動で外れる可能性あり)
Presicion 3660 SSD M.2 2230/2280 平頭 5mm
Wi-Fi M2x3.5 平頭 5mm

他にもサイズが確定した機種/マザーボードがご存じでしたら、こちらからご連絡ください

M.2用ネジ別売品の調査

「M.2用のネジ」として販売されている商品を調査してみました。



さまざまな太さのものが入っていて安心!余分が多いけれど1回で合わせたい人へ

各社マザーに対応できるとしているネジキット「Akuoly M.2 SSDネジ Asus Msi マザーボードM.2ソケット用ネジセット、Gigabyte ASRockノートPC用M2 Nvme SSDネジ」。主にASUS、MSI、Gigabyte、ASRockの名前が入っています。

複数の太さ / 高さの六角スペーサーと、それに合うM.2ネジが入っていて、汎用性は非常に高い

さらにネジではなくシリコンのゴムでパチッとはめ込む、ケーブル状のストッパーも入っています。マザーやケースにネジが切れていない不良品にも対応できそうです。Lenovoのマザーでは標準でこのタイプを採用している機種もあり、互換性があるかもしれません。(※筆者は未確認です)



ASUSマザーに

ASUS用をうたう「Asusマザーボード用のM.2 Nvme SSD取り付けネジキット(M.2 SSDネジ)」です。こちらは3.5mm、4.5mmの2種類の高さの六角スペーサーが付属しています。Wi-FiとSSDのM.2が2段になっているマザーボードもありますので、そのようなタイプにも使えそうです。



スペーサーが豊富

こちらはPCケースやM.2エンクロージャなどを数多く販売しているSilverStone(シルバーストン)のM.2ネジセット「SilverStone (シルバーストーン) ドライバーセット M.2 ねじセット SST-CA04 マザーボード用」。

上記よりも少し価格は高いですが、4種類のスペーサーが入っており、さまざまな高さの製品に合わせることができそうです。特にメーカー指定もなさそうで、安心度は高そうです。



2種類のスペーサーで汎用性がある

こちらの商品「M.2ネジキット、NVMeネジm.2 SSD取り付けキット」は六角スペーサーとネジがセットになっています。最悪スペーサーごと置き換えれば、「ネジが入らない」という事態は防げるでしょう。

ネジに関しては1.9mmとなっており、わずかに細い可能性があります。

ネジキットを選ぶなら

個人的には「Akuoly M.2 SSDネジ Asus Msi マザーボードM.2ソケット用ネジセット、Gigabyte ASRockノートPC用M2 Nvme SSDネジ」がもっとも汎用性が高そうだと感じています。

WTS的まとめ

調べれば調べるほど、いろいろ出てくるM.2のネジ規格。

どのメーカーも自社で使いやすいネジを好き勝手に選んでいるという状態に見えます。統一規格がないと本当に困りますね!

全社で相談し、統一してほしいところです。
